Вентилятор ВЦ 4-75 №4 11 кВт, 3000 об. (исполнение 1)

Габаритные размеры - центробежный вентилятор ВЦ 4-75 (ВР 88-72) №4 11 кВт, 3000 об.

Основная информация - центробежный вентилятор ВЦ 4-75 №4 11 кВт, 3000 об.

Вентилятор ВЦ 4-75 №4 (ВР 89-75 №4, ВР 88-72 №4, ВР 80-70 №4, ВЦ 4-70 №4, ВЦ 4-76 №4) предназначен для нагнетания воздуха в системы кондиционирования и вентиляционные системы,  в  целях перемещения воздуха, а также других неагрессивных газовоздушных смесей   в технологических, санитарно-технических или же производственных процессах.  Максимально допустимая температура перемещения воздуха радиального вентилятора ВЦ 4-75 (ВР 88-72) составляет 80 градусов, с содержанием пыли ( без липких или волокнистых компонентов) до 0,1 г/м3. Высокая целостность корпуса вентилятора ВЦ 4-75 обеспечивается за счет применения «Питтсбурского фальца» -самого надежного соединения в вентиляционной промышленности.

Благодаря тщательной динамической балансировки рабочих колес,  вентилятор ВЦ 4-75 обладает высокими аэродинамическими характеристиками. За счет использования деталей из стеклопластика в прочной части вентилятора, обеспечивается высокий уровень шумоподавления вентилятора ВР 89-75.

Аэродинамические характеристики вентиляторов ВЦ 4-75 № 4 D/Dн = 0.9 (исполнение1)

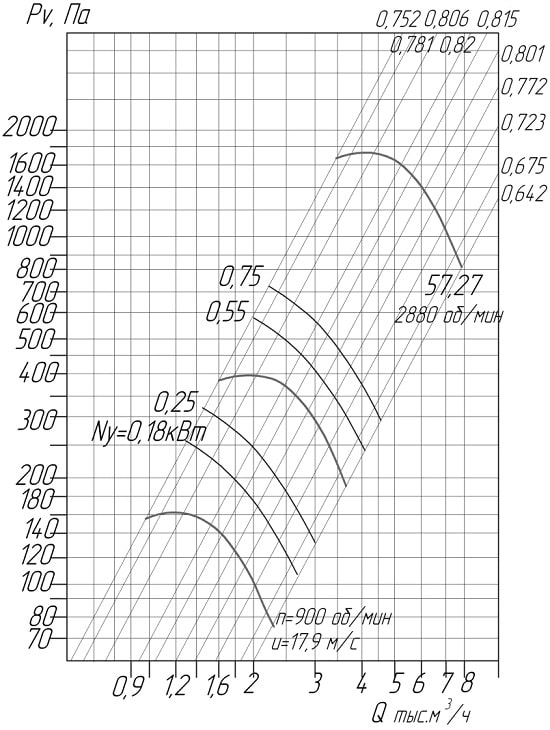

Аэродинамические характеристики вентиляторов ВЦ 4-75 № 4 D/Dн = 0.95 (исполнение1)

Аэродинамические характеристики вентиляторов ВЦ 4-75 № 4 D/Dн = 1 (исполнение1)

Аэродинамические характеристики вентиляторов ВЦ 4-75 № 4 D/Dн = 1.05 (исполнение1)

Аэродинамические характеристики вентиляторов ВЦ 4-75 № 4 D/Dн = 1.1 (исполнение1)

Эксплуатационные условия - вентилятор  ВЦ 4-75 (ВР 89-75)

Вентилятор ВЦ 4-75 , как и любой прибор, имеет свой микроклимат,  необходимый для его максимально эффективного применения . В умеренном климате, при приемлемой температуре и  должным обеспечением защитой двигателя вентилятора, его можно использовать  в зонах с повышенной опасности. Также, вентиляторы могут комплектоваться, при необходимости, гибкими вставками и виброизоляторами.

В зависимости от назначения, вентиляторы ВР 80-75, ВР 88-72 имеют разные составляющие материалов в своей структуре:

1. Для общепромышленного (так и для общепромышленного теплостойкого) предназначения, основная составляющая - углеродистая сталь .
2. Противокоррозионное назначение - нержавеющая сталь.
3. В противовзрывном исполнении используются разнородные материалы, такие как латунь и углеродистая сталь.
4. Теплостойкое  противокоррозионное исполнение обеспечивается прочностью, благодаря нержавеющей стали.

Центробежный вентилятор устанавливается:

1. Промышленные склады
2. Производственные помещения
3. Цехи
4. Магазины
5. Гаражи
6. Крыши
7. Общественные места

Положение корпуса вентилятора со стороны всасывания

Комплектация - радиальный вентилятор ВЦ 4-75 (ВР 80-75) №4 11 кВт, 3000 об.

Корпус вентилятора ВЦ 4-75 имеет спиральную форму, так званую «улитку», с рабочим колесом, составляющие которого - передний и задний диск, 12 приваренных лопаток, выгнутых назад и ступица. Отверстие на основании сварной станины, к которой крепятся электродвигатель с кожухом, предназначается для крепления вентилятора на фундамент, или же на виброизолятор.

Подвод воздуха к рабочему колесу, в вентиляторе ВР 89-75, осуществляется при помощи  коллектора конической формы, который закрепляется на входном патрубке вентилятора.

Принцип работы центробежного вентилятора ВЦ 4-75

Акустические характеристики
