Вентилятор ВЦ 4-75 №4 0,25 кВт, 1000 об. (исполнение 1)

Вентилятор ВЦ 4-75 №4 0,25 кВт, 1000 об. (исполнение 1)

Відгуки: 0
Номер: ve-9166
ЦЕНА:c НДС
Цену уточняйте
($ 0 | 0 €)
Есть в наличии
Описание

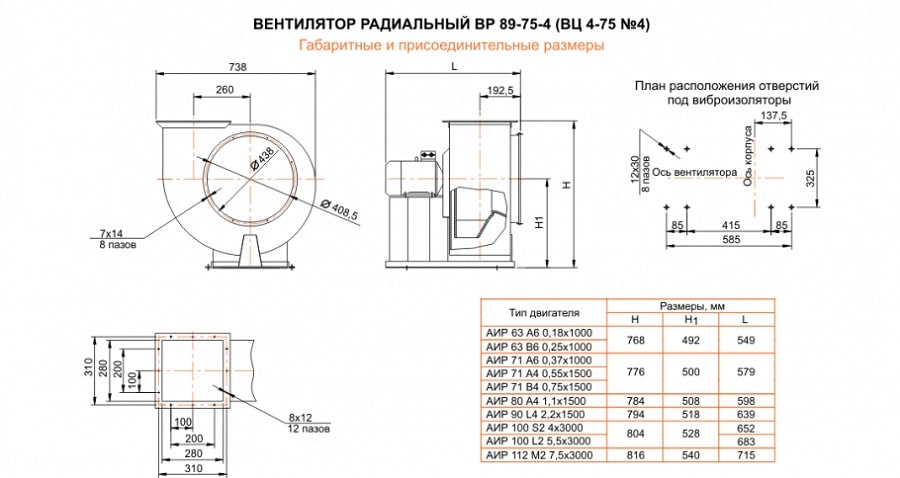

Габаритные размеры - центробежный вентилятор ВЦ 4-75 (ВР 88-72) №4 0,25 кВт, 1000 об.

Габаритный размеры вентилятора В7Ц 4-75 (ВР 80-75) №4

Основная информация - центробежный вентилятор ВЦ 4-75 №4 0,25 кВт, 1000 об.

Вентилятор ВЦ 4-75 №4 (ВР 89-75 №4, ВР 88-72 №4, ВР 80-70 №4, ВЦ 4-70 №4, ВЦ 4-76 №4) предназначен для нагнетания воздуха в системы кондиционирования и вентиляционные системы,  в  целях перемещения воздуха, а также других неагрессивных газовоздушных смесей   в технологических, санитарно-технических или же производственных процессах.  Максимально допустимая температура перемещения воздуха радиального вентилятора ВЦ 4-75 (ВР 88-72) составляет 80 градусов, с содержанием пыли ( без липких или волокнистых компонентов) до 0,1 г/м3. Высокая целостность корпуса вентилятора ВЦ 4-75 обеспечивается за счет применения «Питтсбурского фальца» -самого надежного соединения в вентиляционной промышленности.

Благодаря тщательной динамической балансировки рабочих колес,  вентилятор ВЦ 4-75 обладает высокими аэродинамическими характеристиками. За счет использования деталей из стеклопластика в прочной части вентилятора, обеспечивается высокий уровень шумоподавления вентилятора ВР 89-75.

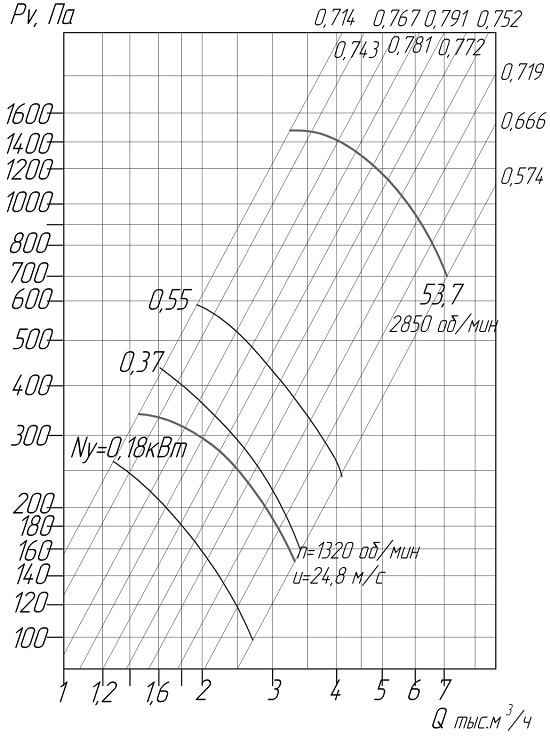

Аэродинамические характеристики вентиляторов ВЦ 4-75 № 4 D/Dн = 0.9 (исполнение1)

Аэродинамические характеристики вентиляторов ВЦ 4-75 № 4 D/Dн = 0.9 (исполнение1)

Аэродинамические характеристики вентиляторов ВЦ 4-75 № 4 D/Dн = 0.95 (исполнение1)

Аэродинамические характеристики вентиляторов ВЦ 4-75 № 4 D/Dн = 0.9 (исполнение1)

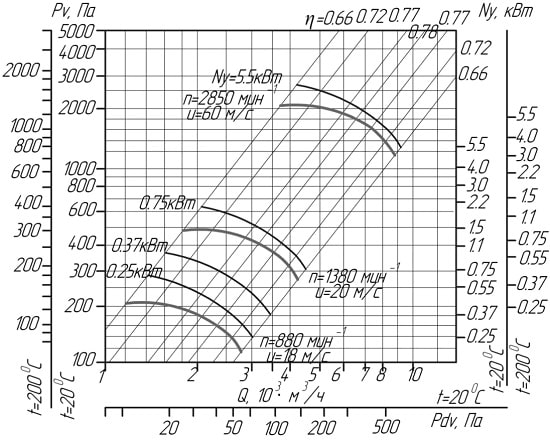

Аэродинамические характеристики вентиляторов ВЦ 4-75 № 4 D/Dн = 1 (исполнение1)

Аэродинамические характеристики вентиляторов ВЦ 4-75 № 4 D/Dн = 1 (исполнение1)

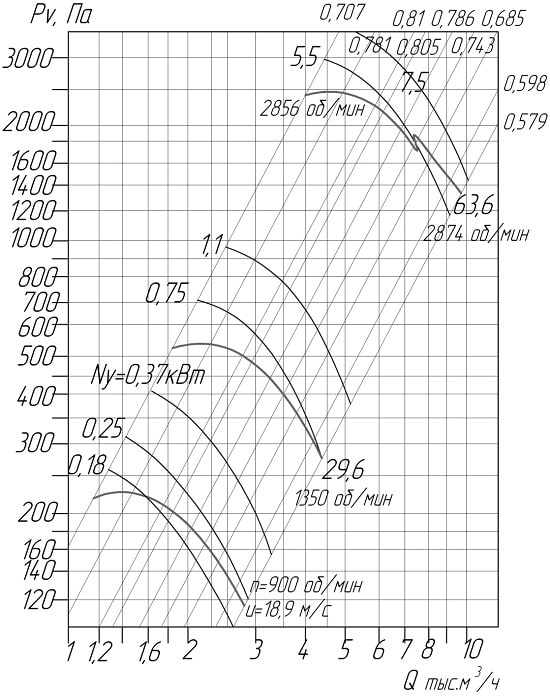

Аэродинамические характеристики вентиляторов ВЦ 4-75 № 4 D/Dн = 1.05 (исполнение1)

Аэродинамические характеристики вентиляторов ВЦ 4-75 № 4 D/Dн = 1.05 (исполнение1)

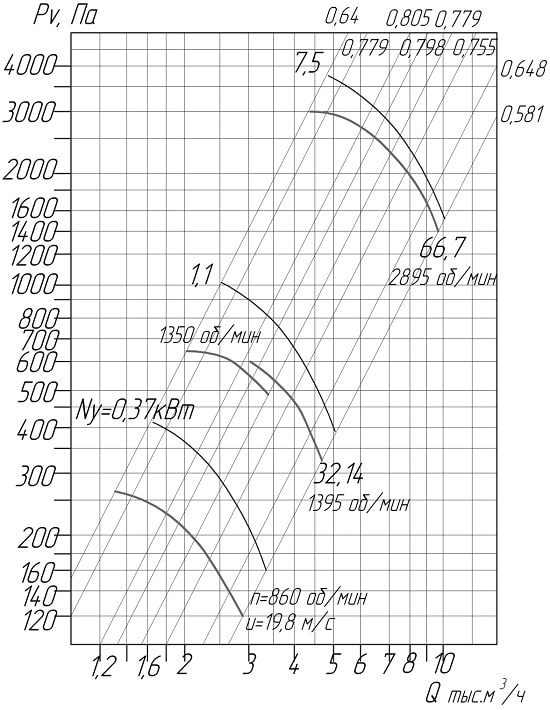

Аэродинамические характеристики вентиляторов ВЦ 4-75 № 4 D/Dн = 1.1 (исполнение1)

Аэродинамические характеристики вентиляторов ВЦ 4-75 № 4 D/Dн = 1.1 (исполнение1)

Эксплуатационные условия - вентилятор  ВЦ 4-75 (ВР 89-75)

Вентилятор ВЦ 4-75 , как и любой прибор, имеет свой микроклимат,  необходимый для его максимально эффективного применения . В умеренном климате, при приемлемой температуре и  должным обеспечением защитой двигателя вентилятора, его можно использовать  в зонах с повышенной опасности. Также, вентиляторы могут комплектоваться, при необходимости, гибкими вставками и виброизоляторами.

В зависимости от назначения, вентиляторы ВР 80-75, ВР 88-72 имеют разные составляющие материалов в своей структуре:

  1. Для общепромышленного ( так и для общепромышленного теплостойкого) предназначения, основная составляющая - углеродистая сталь .
  2. Противокоррозионное назначение - нержавеющая сталь.
  3. В противовзрывном исполнении используются разнородные материалы, такие как латунь и углеродистая сталь.
  4. Теплостойкое  противокоррозионное исполнение обеспечивается прочностью, благодаря нержавеющей стали.

Центробежный вентилятор устанавливается:

  1. Промышленные склады
  2. Производственные помещения
  3. Цехи
  4. Магазины
  5. Гаражи
  6. Крыши
  7. Общественные места

Положение корпуса вентилятора со стороны всасывания

Положение корпуса со стороны всасывания

Комплектация - радиальный вентилятор ВЦ 4-75 (ВР 80-75) №4 0,25 кВт, 1000 об.

Корпус вентилятора ВЦ 4-75 имеет спиральную форму, так званую «улитку», с рабочим колесом, составляющие которого - передний и задний диск, 12 приваренных лопаток, выгнутых назад и ступица. Отверстие на основании сварной станины, к которой крепятся электродвигатель с кожухом, предназначается для крепления вентилятора на фундамент, или же на виброизолятор.

Подвод воздуха к рабочему колесу, в вентиляторе ВР 89-75, осуществляется при помощи  коллектора конической формы, который закрепляется на входном патрубке вентилятора.

Принцип работы центробежного вентилятора ВЦ 4-75

Под воздействием центробежной силы , воздух поступает в коллектор к рабочему колесу, где лопатки перемещают его на 90 °до выхлопного отверстия.

Акустические характеристики

Обозначение вентилятораЧастота вращения, -10%, об/минСуммарный уровень шумовой характеристики, не более, дБ
Вентилятор радиальный ВР 88-72.1-4100073
Вентилятор радиальный ВР 88-72.1-4150082

ВентиляторДвигательМощность, кВтЧастота вр., об/минДавление, ПаПроизводительность, тыс. м³/чВес, кг
ВЦ 4-75 №4АИР63А60,181000120 - 2101,4 - 2,565
ВЦ 4-75 №4АИР63В60,251000120 - 2101,4 - 2,766
ВЦ 4-75 №4АИР71А60,3710001601,6667
ВЦ 4-75 №4АИР71В60,5510001651,7868
ВЦ 4-75 №4АИР71А40,551500220 - 5001,8 - 3,868
ВЦ 4-75 №4АИР71В40,751500300 - 5002,2 - 4,169
ВЦ 4-75 №4АИР80А41,11500320 - 5102,4 - 4,172
ВЦ 4-75 №4АИР80В41,515005003,574
ВЦ 4-75 №4АИР90L42,215004003,875
ВЦ 4-75 №4АИР90L2330001450 - 22003,2 - 3,675
ВЦ 4-75 №4АИР100S2430001350 - 22003,2 - 3,979
ВЦ 4-75 №4АИР100L25,530001250 - 22004,3 - 3,886
ВЦ 4-75 №4АИР112M27,530001380 - 22104,3 - 8,5107
ВЦ 4-75 №4АИР132M2113000180010112

Чтобы получить больше информации или купить центробежный вентилятор ВЦ 4-75 (ВР 80-75, ВР 88-72) №4 0,25 кВт, 1000 об., вам необходимо обратиться к менеджерам компании "ОВК Комплект". Это профессионалы своего дела, всегда готовые помочь с выбором необходимой модели, учитывая все Ваши пожелания.

Свой заказ вы получите в максимально короткие сроки, с доставкой по Киеву и всей Украине.

Звоните нам, чтобы узнать свою скидку!
