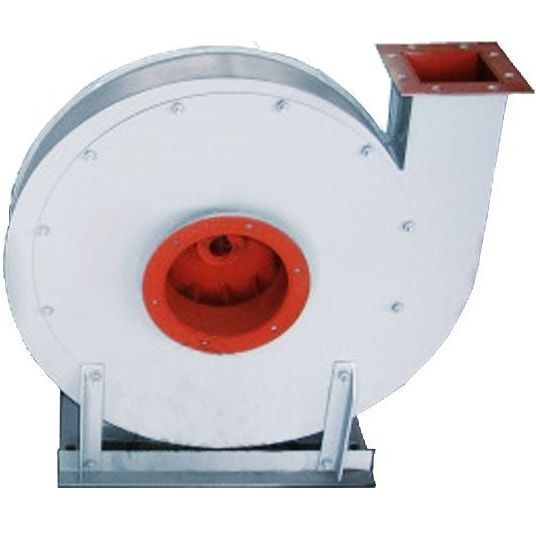

Габаритные размеры - радиальный вентилятор высокого давления ВВД (ВР 154-21) №6,3 2,2 кВт, 1000 об.
| № вентилятора | h | H | H1 | B | I | Lmax | A | D | D1 | a1 | A1 | t1 | C | C1 | C2 | N | n | n1 |
| ВВД №6,3 | 540 | 930 | 390 | 890 | 147 | 605 | 400 | 213 | 246 | 125 | 160 | 80 | 645 | 700 | 116 | 8 | 8 | 2 |
Применение – центробежный вентилятор ВВД №6,3 2,2 кВт, 1000 об.
Радиальный вентилятор ВР 154-21 используется с целью удаления отработанного воздуха, а также других газо-воздушных смесей. Номинальная рабочая температура перемещаемого воздуха до +40°С. Данный вентилятор перемещает воздух с содержанием пыль и твердых примесей не более 100 мг\м3, но без липких или волокнистых материалов.
Вентилятор высокого давленияВВД №6,3 (ВР 154-21) защищён от любых незапланированных повреждений, когда двигатель предохранен от попадания на него прямых солнечных лучей и атмосферных осадков, при наличии умеренного климата 1-ую категорию размещения.
ВентиляторВВД устанавливают в системах воздушного отопления, приточно-вытяжной вентиляции, для кондиционирования воздуха в различных технологических установках, где отсутствуют взрывоопасные вещества. Этот радиальный вентилятор отлично подходит для таких санитарно-технических целей:
- системы кондиционирования воздуха;
- вентиляция и воздушное отопление производственных, общественных или жилых помещений;
- осуществление подачи воздуха к вагранкам, сушильным печам;
- вентиляционные системы зерновых элеваторов и глубоких шахт;
- качественная транспортировка пыли и легких сыпучих веществ;
- санитарно производственные цели.
Основная информация – радиальный вентилятор высокого давленияВВД (ВР 154-21), №6,3
- Обеспечивает нужный уровень высокого давления;
- Имеет корпус спиралевидной формы;
- Одностороннее всасывание;
- Возможность вращения – право/лево;
- Наличие прямого привода;
- Комплектация 12 лопатками вращения;
- Возможность изготовления вентилятора из разных материалов.
Центробежный вентилятор отвечает лучшим показателям качества и собран по технологическим стандартам ГОСТ 15150-69.
Особенность конструкции – центробежный вентилятор высокого давленияВР 154-21-6,3
Модель комплектуется прочным корпусом из листового, сортового проката. Рабочее колесо с 12-ю лопатками приваривается к переднему и заднему дискам, а задний диск в свою очередь крепится к втулке за лепками. Диски и лопатки – листовая сталь, втулки – серый чугун. Монтаж вентилятора к воздуховоду проходит по средству фланцевого соединения. Направление вращения рабочего колеса может осуществляться в правую и левую сторону.
Основные преимущества – вентилятор радиальный ВВД №6,3
- Простая, но функциональная конструкция;
- Надёжная эксплуатация;
- Относительно высокий уровень КПД;
- Низкий уровень энергопотребления.
| Вентилятор | Двигатель | Мощность, кВт | Частота вр., об/мин | Давление, Па | Производительность. м³/ч тыс. | Вес, кг |
| исполнение № 1 | ||||||
| ВВД №6,3 | АИР100L4 | 4 | 1500 | 1850 | 3,4 | 187 |
| ВВД №6,3 | АИР132М2 | 11 | 3000 | 3400 | 5 | 233 |
| исполнение № 5 | ||||||
| ВВД №6,3 | АИР100L6 | 2,2 | 1000 | 1150 | 2,97 | 388 |
| ВВД №6,3 | АИР100L4 | 4 | 1500 | 1800 | 3,5 | 775 |
| ВВД №6,3 | АИР112М4 | 5,5 | 1500 | 2100 | 4 | 405 |
| ВВД №6,3 | АИР132S4 | 7,5 | 1500 | 2700 | 4,5 | 426 |
| ВВД №6,3 | АИР132М4 | 11 | 1500 | 3400 | 5 | 438 |
| ВВД №6,3 | АИР132М2 | 11 | 3000 | 4629-4591 | 0,97-5 | 433 |
| ВВД №6,3 | АИР160S2 | 15 | 3000 | 5519-5476 | 1,06-5,45 | 470 |
| ВВД №6,3 | АИР160М2 | 18,5 | 3000 | 6490-6442 | 1,15-5,9 | 490 |
| ВВД №6,3 | АИР180S2 | 22 | 3000 | 7543-7491 | 1,23-6,35 | 520 |
Чтобы получить больше информации или купить радиальный вентилятор высокого давления ВВД (ВР 154-21-5) №6,3 2,2 кВт, 1000 об., вам необходимо обратиться к менеджерам компании «ОВК Комплект». Это профессионалы своего дела, всегда готовые помочь с выбором необходимой модели, учитывая все Ваши пожелания.
Свой заказ вы получите в максимально короткие сроки, с доставкой по Киеву и всей Украине.
