Габаритные размеры - радиальный вентилятор высокого давления ВВД (ВР 154-21) №5 7,5 кВт, 3000 об.
| № | h | H | H1 | B | I | Lmax | A | D | D1 | a1 | A1 | t1 | C | C1 | C2 | N | n | n1 |
| ВВД №5 | 460 | 800 | 312 | 710 | 117 | 530 | 318 | 170 | 200 | 100 | 140 | 70 | 48 | 360 | 400 | 8 | 8 | 2 |
Применение – центробежный вентилятор ВВД №5 7,5 кВт, 3000 об.
Радиальный вентилятор ВР 154-21 используется с целью удаления отработанного воздуха, а также других газо-воздушных смесей. Номинальная рабочая температура перемещаемого воздуха до +40°С. Данный вентилятор перемещает воздух с содержанием пыль и твердых примесей не более 100 мг\м3, но без липких или волокнистых материалов.
Вентилятор высокого давленияВВД №5 (ВР 154-21) защищён от любых незапланированных повреждений, когда двигатель предохранен от попадания на него прямых солнечных лучей и атмосферных осадков, при наличии умеренного климата 1-ую категорию размещения.
ВентиляторВВД устанавливают в системах воздушного отопления, приточно-вытяжной вентиляции, для кондиционирования воздуха в различных технологических установках, где отсутствуют взрывоопасные вещества. Этот радиальный вентилятор отлично подходит для таких санитарно-технических целей:
- системы кондиционирования воздуха;
- вентиляция и воздушное отопление производственных, общественных или жилых помещений;
- осуществление подачи воздуха к вагранкам, сушильным печам;
- вентиляционные системы зерновых элеваторов и глубоких шахт;
- качественная транспортировка пыли и легких сыпучих веществ;
- санитарно производственные цели.
Основная информация – радиальный вентилятор высокого давленияВВД (ВР 154-21), №5
- Обеспечивает нужный уровень высокого давления;
- Имеет корпус спиралевидной формы;
- Одностороннее всасывание;
- Возможность вращения – право/лево;
- Наличие прямого привода;
- Комплектация 12 лопатками вращения;
- Возможность изготовления вентилятора из разных материалов.
Центробежный вентилятор отвечает лучшим показателям качества и собран по технологическим стандартам ГОСТ 15150-69.

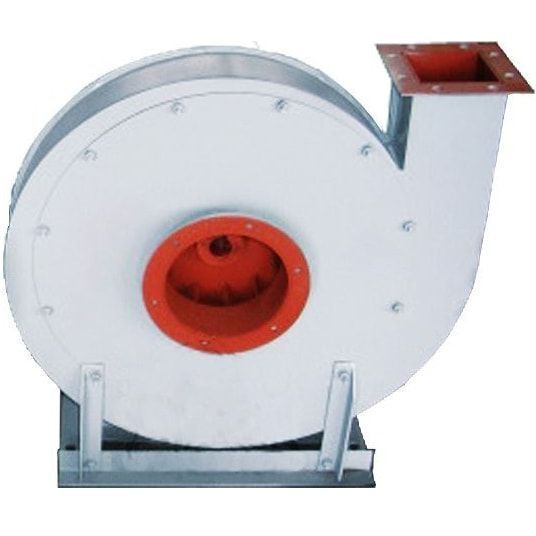

Особенность конструкции – центробежный вентилятор высокого давленияВР 154-21-5
Модель комплектуется прочным корпусом из листового, сортового проката. Рабочее колесо с 12-ю лопатками приваривается к переднему и заднему дискам, а задний диск в свою очередь крепится к втулке за лепками. Диски и лопатки – листовая сталь, втулки – серый чугун. Монтаж вентилятора к воздуховоду проходит по средству фланцевого соединения. Направление вращения рабочего колеса может осуществляться в правую и левую сторону.
Основные преимущества – вентилятор радиальный ВВД №5
- Простая, но функциональная конструкция;
- Надёжная эксплуатация;
- Относительно высокий уровень КПД;
- Низкий уровень энергопотребления.
| Вентилятор | Двигатель | Мощность, кВт | Частота вр., об/мин | Давление, Па | Производительность. м³/ч тыс. | Вес, кг |
| исполнение № 1 | ||||||
| ВВД №5 | АИР80B4 | 1,5 | 1500 | 1216-1206 | 0,31-1,61 | 71 |
| ВВД №5 | АИР100L2 | 5,5 | 3000 | 5021-5599 | 0,64-2,4 | 86 |
| ВВД №5 | АИР112М2 | 7,5 | 3000 | 5021-4982 | 0,64-3,27 | 107 |
| ВВД №5 | АИР132М2 | 11 | 3000 | 4750 | 3,7 | 233 |
| исполнение № 5 | ||||||
| ВВД №5 | АИР80B4 | 1,5 | 1500 | 1780 | 1,6 | 269,5 |
| ВВД №5 | АИР90L4 | 2,2 | 1500 | 1580 | 2,25 | 275 |
| ВВД №5 | АИР100S4 | 3 | 1500 | 1900 | 2,4 | 284 |
| ВВД №5 | АИР100L4 | 4 | 1500 | 2350 | 2,7 | 287 |
| ВВД №5 | АИР100L2 | 5,5 | 3000 | 4723-5180 | 0,57-2,95 | 288 |
| ВВД №5 | АИР112М2 | 7,5 | 3000 | 5430-5700 | 0,66-3 | 299 |
| ВВД №5 | АИР132М2 | 11 | 3000 | 6587-6600 | 0,73-3,7 | 333 |
Чтобы получить больше информации или купить радиальный вентилятор высокого давления ВВД (ВР 154-21-5) №5 7,5 кВт, 3000 об., вам необходимо обратиться к менеджерам компании «ОВК Комплект». Это профессионалы своего дела, всегда готовые помочь с выбором необходимой модели, учитывая все Ваши пожелания.
Свой заказ вы получите в максимально короткие сроки, с доставкой по Киеву и всей Украине.
