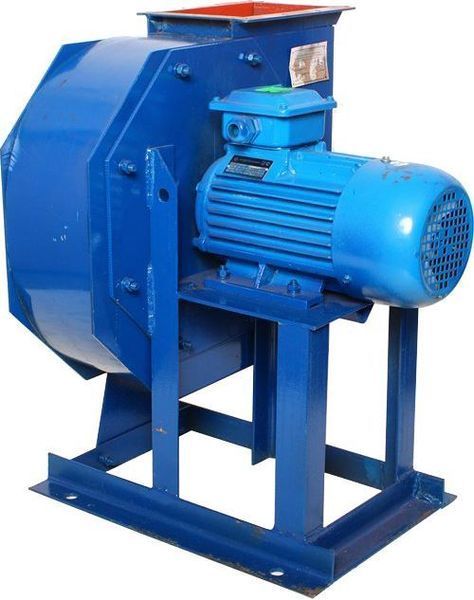

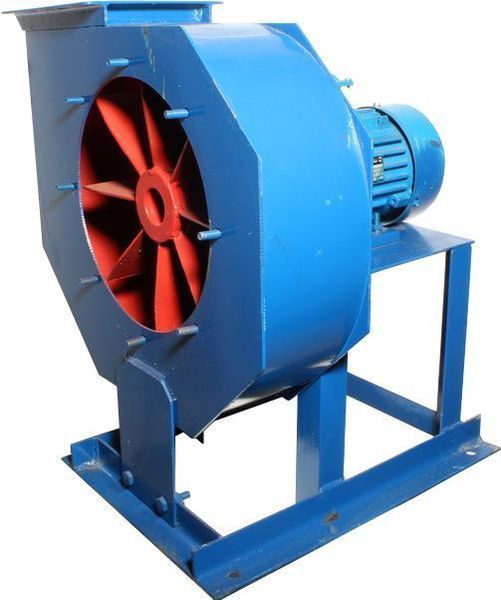

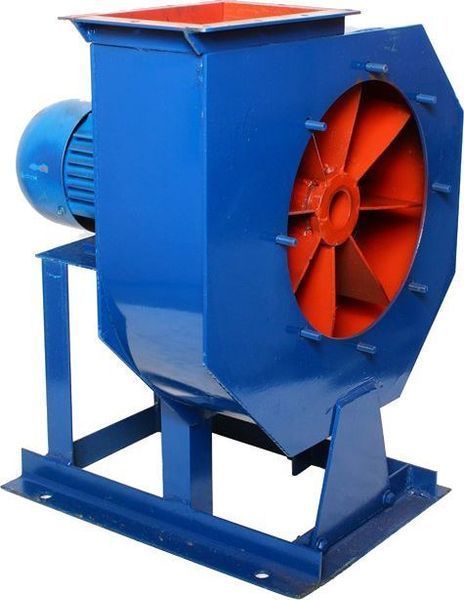

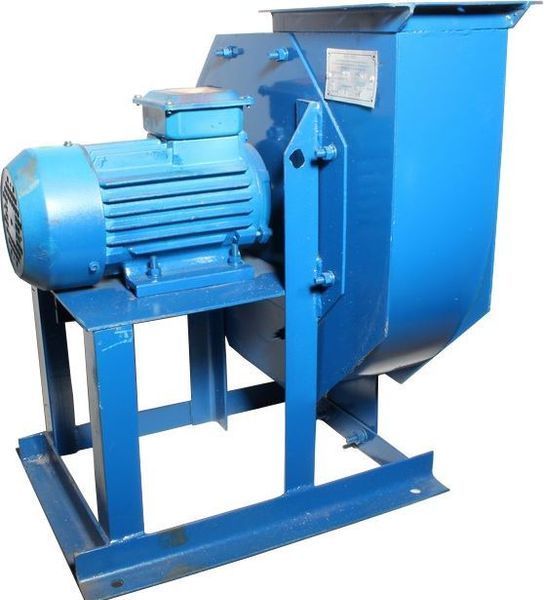

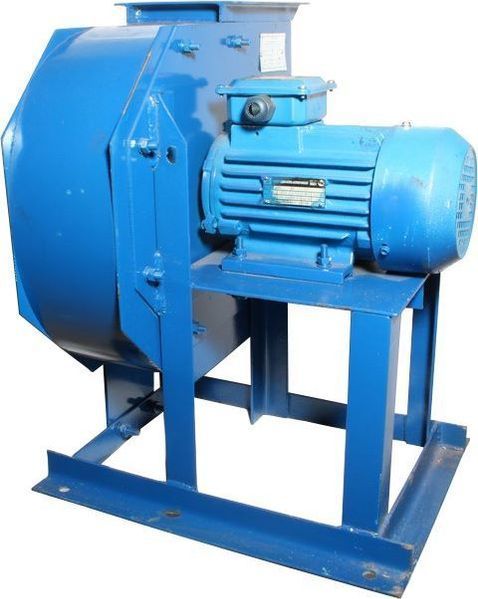

Пылевой вентилятор ВЦП 5-45 (ВРП) №6,3 22 кВт, 3000 об.

Відгуки: 0
Номер: ve-18265
ЦЕНА:c НДС
Цену уточняйте
($ 0 | 0 €)
Есть в наличии
Описание

Габаритные размеры - пылевой вентилятор ВЦП 5-45 (ВРП 100-45) №6,3 22 кВт, 3000 об.

Габаритные размеры вентилятора ВЦП 5-45 (ВРП) №6,3

№ вентилятораHhАВLDCC1C2C3nda1a2A1A2t1t2n1n2
ВЦП 5-45 (ВРП) №6,311734103281835810465144.5135063012514113782304202701059043

Применение – пылевой радиальный вентилятор ВЦП 5-45, ВРП 100-45

Пылевой вентилятор ВРП 100-45 – востребованная модель, которая может применяться в мелкой или крупной промышленности, с целью продуктивной работы в воздуховодных системах, где требуется производить удаление или перемещение различных газовоздушных смесей, в которых может содержаться пыль или твёрдые частицы, при их концентрации не более 1 кг/м³.

Радиальные вентиляторы ВЦП 5-45 также могут перемещать любой другой воздух, без содержания маслянистых, химических, волокнистых или липких материалов. Номинальная рабочая температура воздуха 80°С, при общем содержании примесей в воздухе до 1000000 мг/м3 (1 кг/м3).

Аэродинамические показатели вентилятора ВЦП 5-45 №6,3

Вентилятор пылевойВРП 100-45 (ВЦП 5-45)проводит такую работу:

  • Удаление древесной стружки или пыли из деревообрабатывающих станков;
  • Удаление металлической стружки и пыли из металлообрабатывающих станков;
  • Проведение санитарно-технических и производственных целей в стационарных условиях;
  • Удаления пыли во время обработки шерсти, хлопка и т.д.;
  • Применение в пылеочистных установка и системах пневмотраспорта.

Номинальный технологический стандарт в соответствии с ТУ 22-4577-79 и стандарту конструкции согласно ГОСТ 5976-73.

Общая информация – радиальный вентилятор ВЦП 5-45 №6,3 22 кВт, 3000 об.

  • одностороннее всасывание воздуха;
  • корпус изготовлен по спирально поворотному стандарту;
  • рабочие лопатки радиально прямого типа;
  • лопатки - количество 8 шт.;
  • направление вращения – вправ/влевое;
  • схема исполнения - № 1;
  • вентилятор может изготавливается из углеродистой или нержавеющей стали, разнородных материалов, а также алюминиевых сплавов высокой прочности;

Особенность конструкции – пылевой вентилятор ВРП 100-45 №6,3

Корпус радиального пылевого вентилятора ВЦП 5-45 (ВРП 100-45) может изготавливаться из углеродистой или нержавеющей стали, разнородных материалов, а также алюминиевых сплавов высокой прочности. Конструкция представляет собой спиралевидную неразъёмную конструкцию.

На передней стенке корпуса располагается входной патрубок с фланцем цилиндрической формы. Для обеспечения лучшей герметичности выходной патрубок приваривают к корпусу, а зазоры между входными патрубками и рабочим колесом можно регулировать.

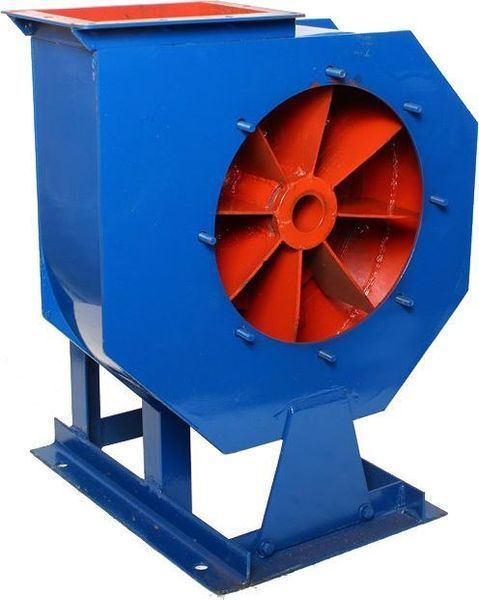

Рабочее колесо представляет собой сварную конструкцию, на которой располагается 8 прямых лопаток, ступицы и две звездочки.

Установка – вентилятор радиальный ВРП 100-45

Перед запуском вентилятор пылевой радиальный ВЦП 5-45 №6,3, нужно внимательно осмотреть и проверить все узлы. Далее провести весь ряд описанных ниже операций:

  • Убедитесь в том, что рабочее колесо легко и плавно вращается;
  • Проведите проверку и регулировку осевого и радиального зазора;
  • Проверьте качество затяжки болтов и насколько хорошо закреплено рабочее колесо;
  • Заземлите корпус вентилятора и двигателя;
  • Ненадолго включите/выключите вентилятора, чтобы проверить направление вращения рабочего колеса. Направление должно соответствовать стрелкам указателям на корпусе вентилятора;
  • Провести присоединение нагнетательных и всасывающих воздуховодов с помощью гибких вставок.

После проверки необходимо запустить вентилятор. И если во время работы вентилятор издаёт нежелательные шумы или стуки, то требуется проверить вентилятор пылевой ВРП 100-45 на предмет неправильного подключения или поломок.

Вентилятор

Двигатель

Мощность, кВт

Частота вр., об/мин

Давление, Па

Производительность. м³/ч тыс.

Вес, кг

исполнение № 1

ВЦП 5-45 (ВРП) №6,3

АИР112М4

5,5

1500

1596-1310

2-8,1

170

ВЦП 5-45 (ВРП) №6,3

АИР132S4

7,5

1500

2089-1674

2,89-9,12

195

исполнение № 5

ВЦП 5-45 (ВРП) №6,3

АИР132S4

7,5

1500

2089-1674

2,89-9,12

195

ВЦП 5-45 (ВРП) №6,3

АИР132М4

11

1500

2089-1174

2,89-13,7

107

ВЦП 5-45 (ВРП) №6,3

АИР160S4

15

1500

1870

11

-

ВЦП 5-45 (ВРП) №6,3

АИР180S2

22

3000

2900

11,9

-

ВЦП 5-45 (ВРП) №6,3

АИР180М2

30

3000

2630-3710

6,7-13,5

-

Чтобы получить больше информации или купить пылевой радиальный вентилятор ВЦП 5-45 (ВРП 100-45) №6,3 22 кВт, 3000 об., вам необходимо обратиться к менеджерам компании "ОВК Комплект". Это профессионалы своего дела, всегда готовые помочь с выбором необходимой модели, учитывая все Ваши пожелания.

Свой заказ вы получите в максимально короткие сроки, с доставкой по Киеву и всей Украине.

Звоните нам, чтобы узнать свою скидку!
