Применение – пылевой радиальный вентилятор ВЦП 5-45, ВРП 100-45
Пылевой вентилятор ВРП 100-45 – востребованная модель, которая может применяться в мелкой или крупной промышленности, с целью продуктивной работы в воздуховодных системах, где требуется производить удаление или перемещение различных газовоздушных смесей, в которых может содержаться пыль или твёрдые частицы, при их концентрации не более 1 кг/м³.
Радиальные вентиляторы ВЦП 5-45 также могут перемещать любой другой воздух, без содержания маслянистых, химических, волокнистых или липких материалов. Номинальная рабочая температура воздуха 80°С, при общем содержании примесей в воздухе до 1000000 мг/м3 (1 кг/м3).
Вентилятор пылевойВРП 100-45 (ВЦП 5-45)проводит такую работу:
- Удаление древесной стружки или пыли из деревообрабатывающих станков;
- Удаление металлической стружки и пыли из металлообрабатывающих станков;
- Проведение санитарно-технических и производственных целей в стационарных условиях;
- Удаления пыли во время обработки шерсти, хлопка и т.д.;
- Применение в пылеочистных установка и системах пневмотраспорта.
Номинальный технологический стандарт в соответствии с ТУ 22-4577-79 и стандарту конструкции согласно ГОСТ 5976-73.

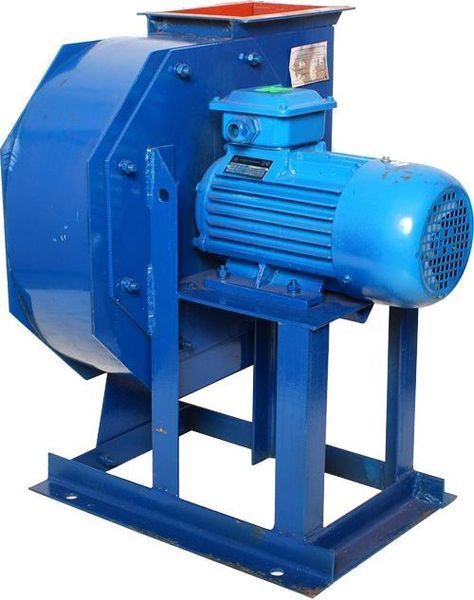

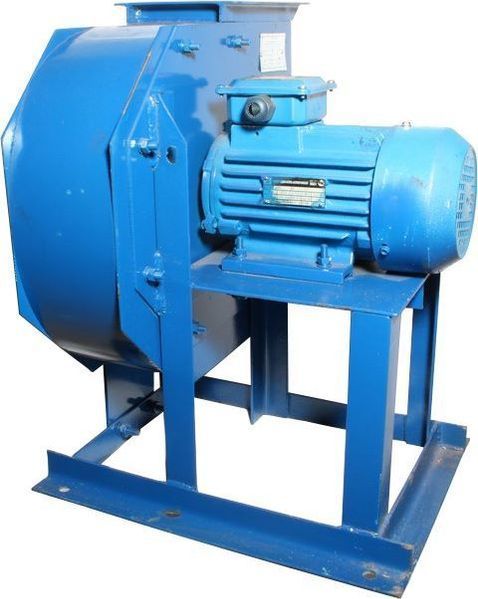

Общая информация – радиальный вентилятор ВЦП 5-45 №2,5 0,75 кВт, 3000 об.
- одностороннее всасывание воздуха;
- корпус изготовлен по спирально поворотному стандарту;
- рабочие лопатки радиально прямого типа;
- лопатки - количество 8 шт.;
- направление вращения – вправ/влевое;
- схема исполнения - № 1;
- вентилятор может изготавливается из углеродистой или нержавеющей стали, разнородных материалов, а также алюминиевых сплавов высокой прочности;
Особенность конструкции – пылевой вентилятор ВРП 100-45 №2,5

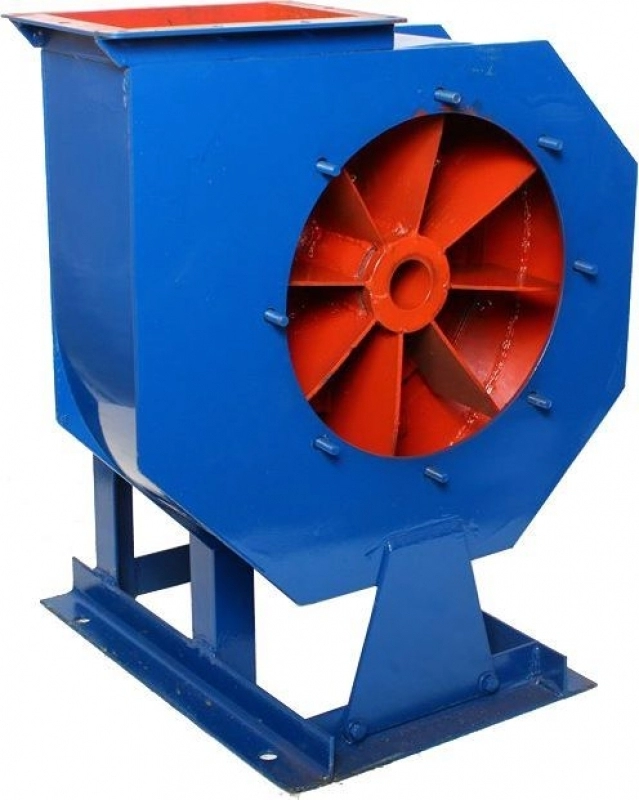

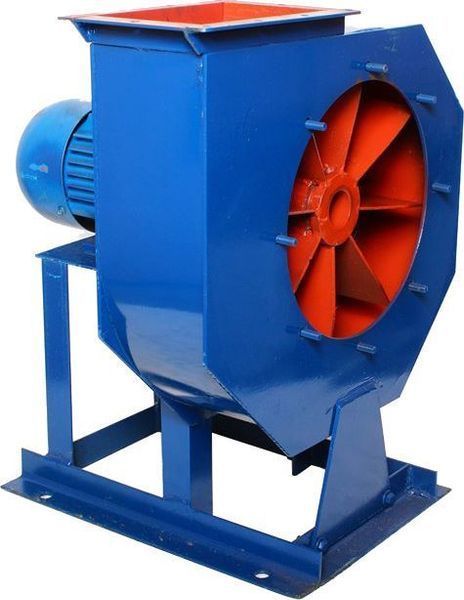

Корпус радиального пылевого вентилятора ВЦП 5-45 (ВРП 100-45) может изготавливаться из углеродистой или нержавеющей стали, разнородных материалов, а также алюминиевых сплавов высокой прочности. Конструкция представляет собой спиралевидную неразъёмную конструкцию.
На передней стенке корпуса располагается входной патрубок с фланцем цилиндрической формы. Для обеспечения лучшей герметичности выходной патрубок приваривают к корпусу, а зазоры между входными патрубками и рабочим колесом можно регулировать.
Рабочее колесо представляет собой сварную конструкцию, на которой располагается 8 прямых лопаток, ступицы и две звездочки.
Установка – вентилятор радиальный ВРП 100-45
Перед запуском вентилятор пылевой радиальный ВЦП 5-45 №2,5, нужно внимательно осмотреть и проверить все узлы. Далее провести весь ряд описанных ниже операций:
- Убедитесь в том, что рабочее колесо легко и плавно вращается;
- Проведите проверку и регулировку осевого и радиального зазора;
- Проверьте качество затяжки болтов и насколько хорошо закреплено рабочее колесо;
- Заземлите корпус вентилятора и двигателя;
- Ненадолго включите/выключите вентилятора, чтобы проверить направление вращения рабочего колеса. Направление должно соответствовать стрелкам указателям на корпусе вентилятора;
- Провести присоединение нагнетательных и всасывающих воздуховодов с помощью гибких вставок.
После проверки необходимо запустить вентилятор. И если во время работы вентилятор издаёт нежелательные шумы или стуки, то требуется проверить вентилятор пылевой ВРП 100-45 на предмет неправильного подключения или поломок.
| Вентилятор | Двигатель | Мощность, кВт | Частота вр., об/мин | Давление, Па | Производительность. м³/ч тыс. | Вес, кг |
| исполнение № 1 | ||||||
| ВЦП 5-45 (ВРП) № 2,5 | АИР71А2 | 0,75 | 3000 | 974-550 | 0,25-1,47 | - |
| ВЦП 5-45 (ВРП) № 2,5 | АИР71В2 | 1,1 | 3000 | 1261-709 | 0,35-1,68 | - |
Чтобы получить больше информации или купить пылевой радиальный вентилятор ВЦП 5-45 (ВРП 100-45) №2,5 0,75 кВт, 3000 об., вам необходимо обратиться к менеджерам компании "ОВК Комплект". Это профессионалы своего дела, всегда готовые помочь с выбором необходимой модели, учитывая все Ваши пожелания.
Свой заказ вы получите в максимально короткие сроки, с доставкой по Киеву и всей Украине.
