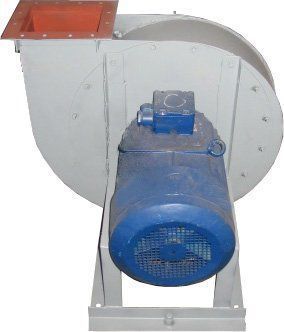

Габаритные размеры - радиальный вентилятор высокого давления ВЦ 6-28 (ВР 120-28) №8 45 кВт, 3000 об.

| № вентилятора |
A |
A2 |
E |
C |
D |
d |
d1 |
d2 |
Lmax |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
h |
t1 |
t2 |
T1 |
T2 |
T3 |
T4 |
N |
N1 |
n1 |
n2 |
| ВЦ 6-28 №8 |
503 |
1315 |
320 |
240 |
320 |
12 |
12 |
18 |
875 |
186 |
590 |
1000 |
690 |
156 |
296 |
810 |
90 |
90 |
360 |
90 |
360 |
280 |
12 |
14 |
4 |
1 |
Применение – центробежный вентилятор ВЦ 6-28 №8 45 кВт, 3000 об.
Радиальный вентилятор ВЦ 6-28 применяется для удаления отработанного воздуха и не агрессивных газо-воздушных смесей. Номинальная рабочая температура перемещаемого воздуха до +80°С, при температуре окружающей среды от -40°С до 40°С. Вентилятор может перемещать воздух с содержанием пыль и твердых примесей не более 100 мг\м3, но без липких или волокнистых материалов.
Вентилятор высокого давления ВЦ 6-28 (ВР 120-28) предохранён от любых незапланированных повреждений, когда двигатель предохранен от попадания на него прямых солнечных лучей и атмосферных осадков, при наличии умеренного климата 1-ую категорию размещения.
Вентилятор ВЦ 6-28 может быть установлен в системах воздушного отопления, приточно-вытяжной вентиляции, в системах кондиционирования воздуха, в различных технологических установках, где отсутствуют взрывоопасные вещества. Радиальный вентилятор отлично подходит для таких санитарно-технических целей:
- системы кондиционирования воздуха;
- вентиляция и воздушное отопление производственных, общественных или жилых помещений;
- осуществление подачи воздуха к вагранкам, сушильным печам;
- вентиляционные системы зерновых элеваторов и глубоких шахт;
- качественная транспортировка пыли и легких сыпучих веществ;
- санитарно производственные цели.

Основная информация – радиальный вентилятор высокого давления ВЦ 6-28 (ВР 120-28), №8
- Обеспечивает нужный уровень высокого давления;
- Имеет корпус спиралевидной формы;
- Одностороннее всасывание;
- Возможность вращения – право/лево;
- Наличие прямого и ременного привода;
- Комплектация 16 лопатками вращения;
- Возможность изготовления вентилятора из разных материалов.
Центробежный вентилятор отвечает лучшим показателям качества и собран по технологическим стандартам ГОСТ 15150-69.

Особенность конструкции – центробежный вентилятор высокого давления ВР 120-28-8
Вентилятор идёт в прочном корпусе турбинного вида из листового, сортового проката. Рабочее колесо с 16-ю лопатками приваривается к переднему и заднему дискам, а задний диск в свою очередь крепится к втулке за лепками. Диски и лопатки – листовая сталь, втулки – серый чугун. Монтаж вентилятора к воздуховоду проходит по средству фланцевого соединения. Направление вращения рабочего колеса может осуществляться в правую и левую сторону.
Основные преимущества – вентилятор радиальный ВЦ 6-28
- Простая, но функциональная конструкция;
- Надёжная эксплуатация;
- Относительно высокий уровень КПД;
- Низкий уровень энергопотребления.
| Вентилятор |
Двигатель |
Мощность, кВт |
Частота вр., об/мин |
Давление, Па |
Производительность. м³/ч тыс. |
Вес, кг |
| исполнение № 1 |
| ВЦ 6-28 №8 |
АИР132М4
|
11 |
1500 |
3214-3100 |
1,17-8,1 |
608 |
| ВЦ 6-28 №8 |
АИР160S4 |
15 |
1500 |
3507-2690 |
3,18-10,8 |
658 |
| ВЦ 6-28 №8 |
АИР160М4 |
18,5 |
1500 |
3507-1419 |
3,18-13,57 |
662 |
| ВЦ 6-28 №8 |
АИР180S4 |
22 |
1500 |
8100 |
6 |
697 |
| исполнение № 5 |
| ВЦ 6-28 №8 |
АИР160S4 |
15 |
1500 |
2912-1249 |
1,26-12,5 |
658 |
| ВЦ 6-28 №8 |
АИР160М4 |
18,5 |
1500 |
3308-1421 |
1,35-13,33 |
662 |
| ВЦ 6-28 №8 |
АИР180S4 |
22 |
1500 |
3738-1604 |
1,43-14,17 |
697 |
| ВЦ 6-28 №8 |
АИР180М4 |
30 |
1500 |
4676-2004 |
1,6-15,83 |
710 |
| ВЦ 6-28 №8 |
АИР200М2 |
37 |
3000 |
5723-2448 |
1,77-17,5 |
767 |
| ВЦ 6-28 №8 |
АИР200L2 |
45 |
3000 |
6287-2687 |
1,85-18,33 |
775 |
| ВЦ 6-28 №8 |
АИР225М2 |
55 |
3000 |
7498-3410 |
2,02-19,6 |
845 |
Чтобы получить больше информации или купить радиальный вентилятор высокого давления ВЦ 6-28 (ВР 120-28-8) №8 45 кВт, 3000 об., вам необходимо обратиться к менеджерам компании «ОВК Комплект». Это профессионалы своего дела, всегда готовые помочь с выбором необходимой модели, учитывая все Ваши пожелания.
Свой заказ вы получите в максимально короткие сроки, с доставкой по Киеву и всей Украине.
