Габаритные размеры - радиальный вентилятор высокого давления ВЦ 6-28 (ВР 120-28) №8 55 кВт, 3000 об.
№ вентилятора | A | A2 | E | C | D | d | d1 | d2 | Lmax | L1 | L2 | L3 | L4 | L5 | L6 | h | t1 | t2 | T1 | T2 | T3 | T4 | N | N1 | n1 | n2 |
ВЦ 6-28 №8 | 503 | 1315 | 320 | 240 | 320 | 12 | 12 | 18 | 875 | 186 | 590 | 1000 | 690 | 156 | 296 | 810 | 90 | 90 | 360 | 90 | 360 | 280 | 12 | 14 | 4 | 1 |
Применение – центробежный вентилятор ВЦ 6-28 №8 55 кВт, 3000 об.
Радиальный вентилятор ВЦ 6-28 применяется для удаления отработанного воздуха и не агрессивных газо-воздушных смесей. Номинальная рабочая температура перемещаемого воздуха до +80°С, при температуре окружающей среды от -40°С до 40°С. Вентилятор может перемещать воздух с содержанием пыль и твердых примесей не более 100 мг\м3, но без липких или волокнистых материалов.
Вентилятор высокого давления ВЦ 6-28 (ВР 120-28) предохранён от любых незапланированных повреждений, когда двигатель предохранен от попадания на него прямых солнечных лучей и атмосферных осадков, при наличии умеренного климата 1-ую категорию размещения.
Вентилятор ВЦ 6-28 может быть установлен в системах воздушного отопления, приточно-вытяжной вентиляции, в системах кондиционирования воздуха, в различных технологических установках, где отсутствуют взрывоопасные вещества. Радиальный вентилятор отлично подходит для таких санитарно-технических целей:
- системы кондиционирования воздуха;
- вентиляция и воздушное отопление производственных, общественных или жилых помещений;
- осуществление подачи воздуха к вагранкам, сушильным печам;
- вентиляционные системы зерновых элеваторов и глубоких шахт;
- качественная транспортировка пыли и легких сыпучих веществ;
- санитарно производственные цели.
Основная информация – радиальный вентилятор высокого давления ВЦ 6-28 (ВР 120-28), №8
- Обеспечивает нужный уровень высокого давления;
- Имеет корпус спиралевидной формы;
- Одностороннее всасывание;
- Возможность вращения – право/лево;
- Наличие прямого и ременного привода;
- Комплектация 16 лопатками вращения;
- Возможность изготовления вентилятора из разных материалов.
Центробежный вентилятор отвечает лучшим показателям качества и собран по технологическим стандартам ГОСТ 15150-69.
Особенность конструкции – центробежный вентилятор высокого давленияВР 120-28-8

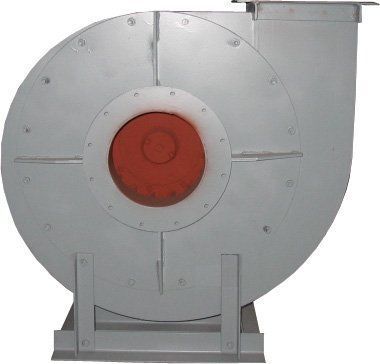

Вентилятор идёт в прочном корпусе турбинного вида из листового, сортового проката. Рабочее колесо с 16-ю лопатками приваривается к переднему и заднему дискам, а задний диск в свою очередь крепится к втулке за лепками. Диски и лопатки – листовая сталь, втулки – серый чугун. Монтаж вентилятора к воздуховоду проходит по средству фланцевого соединения. Направление вращения рабочего колеса может осуществляться в правую и левую сторону.
Основные преимущества – вентилятор радиальный ВЦ 6-28
- Простая, но функциональная конструкция;
- Надёжная эксплуатация;
- Относительно высокий уровень КПД;
- Низкий уровень энергопотребления.
Вентилятор | Двигатель | Мощность, кВт | Частота вр., об/мин | Давление, Па | Производительность. м³/ч тыс. | Вес, кг |
исполнение № 1 | ||||||
ВЦ 6-28 №8 | АИР132М4 | 11 | 1500 | 3214-3100 | 1,17-8,1 | 608 |
ВЦ 6-28 №8 | АИР160S4 | 15 | 1500 | 3507-2690 | 3,18-10,8 | 658 |
ВЦ 6-28 №8 | АИР160М4 | 18,5 | 1500 | 3507-1419 | 3,18-13,57 | 662 |
ВЦ 6-28 №8 | АИР180S4 | 22 | 1500 | 8100 | 6 | 697 |
исполнение № 5 | ||||||
ВЦ 6-28 №8 | АИР160S4 | 15 | 1500 | 2912-1249 | 1,26-12,5 | 658 |
ВЦ 6-28 №8 | АИР160М4 | 18,5 | 1500 | 3308-1421 | 1,35-13,33 | 662 |
ВЦ 6-28 №8 | АИР180S4 | 22 | 1500 | 3738-1604 | 1,43-14,17 | 697 |
ВЦ 6-28 №8 | АИР180М4 | 30 | 1500 | 4676-2004 | 1,6-15,83 | 710 |
ВЦ 6-28 №8 | АИР200М2 | 37 | 3000 | 5723-2448 | 1,77-17,5 | 767 |
ВЦ 6-28 №8 | АИР200L2 | 45 | 3000 | 6287-2687 | 1,85-18,33 | 775 |
ВЦ 6-28 №8 | АИР225М2 | 55 | 3000 | 7498-3410 | 2,02-19,6 | 845 |
Чтобы получить больше информации или купить радиальный вентилятор высокого давления ВЦ 6-28 (ВР 120-28-8) №8 55 кВт, 3000 об., вам необходимо обратиться к менеджерам компании «ОВК Комплект». Это профессионалы своего дела, всегда готовые помочь с выбором необходимой модели, учитывая все Ваши пожелания.
Свой заказ вы получите в максимально короткие сроки, с доставкой по Киеву и всей Украине.
