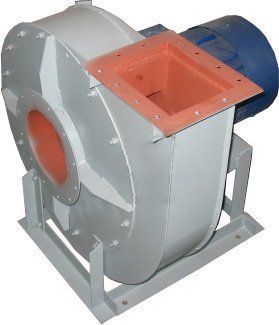

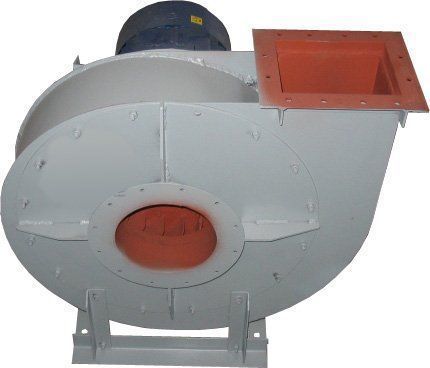

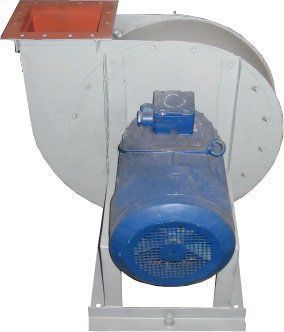

Габаритные размеры - радиальный вентилятор высокого давления ВЦ 6-28 (ВР 120-28) №6,3 30 кВт, 1500 об.
| № вентилятора | A | E | C | D | d | d1 | d2 | Lmax | L1 | L2 | L3 | L4 | L5 | h | t1 | t2 | T1 | T2 | T3 | T4 | N | N1 | N2 | n1 | n2 |
| ВЦ 6-28 №6,3 | 398 | 250 | 190 | 250 | 12 | 12 | 16 | 860 | 134 | 645 | - | 56 | 468 | 650 | 100 | 78 | 100 | 234 | 290 | 234 | 10 | 12 | 4 | 1 | 3 |
Применение – центробежный вентилятор ВЦ 6-28 №6,3 30 кВт, 1500 об.
Радиальный вентилятор ВЦ 6-28 применяется для удаления отработанного воздуха и не агрессивных газо-воздушных смесей. Номинальная рабочая температура перемещаемого воздуха до +80°С, при температуре окружающей среды от -40°С до 40°С. Вентилятор может перемещать воздух с содержанием пыль и твердых примесей не более 100 мг\м3, но без липких или волокнистых материалов.
Вентилятор высокого давления ВЦ 6-28 (ВР 120-28) предохранён от любых незапланированных повреждений, когда двигатель предохранен от попадания на него прямых солнечных лучей и атмосферных осадков, при наличии умеренного климата 1-ую категорию размещения.
Вентилятор ВЦ 6-28 может быть установлен в системах воздушного отопления, приточно-вытяжной вентиляции, в системах кондиционирования воздуха, в различных технологических установках, где отсутствуют взрывоопасные вещества. Радиальный вентилятор отлично подходит для таких санитарно-технических целей:
- системы кондиционирования воздуха;
- вентиляция и воздушное отопление производственных, общественных или жилых помещений;
- осуществление подачи воздуха к вагранкам, сушильным печам;
- вентиляционные системы зерновых элеваторов и глубоких шахт;
- качественная транспортировка пыли и легких сыпучих веществ;
- санитарно производственные цели.
Основная информация – радиальный вентилятор высокого давления ВЦ 6-28 (ВР 120-28), №6,3
- Обеспечивает нужный уровень высокого давления;
- Имеет корпус спиралевидной формы;
- Одностороннее всасывание;
- Возможность вращения – право/лево;
- Наличие прямого и ременного привода;
- Комплектация 16 лопатками вращения;
- Возможность изготовления вентилятора из разных материалов.
Центробежный вентилятор отвечает лучшим показателям качества и собран по технологическим стандартам ГОСТ 15150-69.
Особенность конструкции – центробежный вентилятор высокого давленияВР 120-28-6,3
Вентилятор идёт в прочном корпусе турбинного вида из листового, сортового проката. Рабочее колесо с 16-ю лопатками приваривается к переднему и заднему дискам, а задний диск в свою очередь крепится к втулке за лепками. Диски и лопатки – листовая сталь, втулки – серый чугун. Монтаж вентилятора к воздуховоду проходит по средству фланцевого соединения. Направление вращения рабочего колеса может осуществляться в правую и левую сторону.
Основные преимущества – вентилятор радиальный ВЦ 6-28
- Простая, но функциональная конструкция;
- Надёжная эксплуатация;
- Относительно высокий уровень КПД;
- Низкий уровень энергопотребления.
| Вентилятор | Двигатель | Мощность, кВт | Частота вр., об/мин | Давление, Па | Производительность. м³/ч тыс. | Вес, кг |
| исполнение № 1 | ||||||
| ВЦ 6-28 №6,3 | АИР132S4 | 7,5 | 1500 | 1480-2010 | 2,1-4,8 | 258 |
| ВЦ 6-28 №6,3 | АИР180М4 | 30 | 1500 | 8869-8168 | 3,12-8,24 | 372 |
| ВЦ 6-28 №6,3 | АИР160М2 | 18,5 | 3000 | 7020-7300 | 1,2-6,1 | 322 |
| ВЦ 6-28 №6,3 | АИР180S2 | 22 | 3000 | 7020-6700 | 1,2-7,4 | 352 |
| ВЦ 6-28 №6,3 | АИР180М2 | 30 | 3000 | 8869-8168 | 3,12-8,24 | 385 |
| исполнение № 5 | ||||||
| ВЦ 6-28 №6,3 | АИР112М4 | 5,5 | 1500 | 2055-881 | 0,66-6,51 | 390 |
| ВЦ 6-28 №6,3 | АИР132S4 | 7,5 | 1500 | 2601-1115 | 0,74-7,33 | 411 |
| ВЦ 6-28 №6,3 | АИР132М4 | 11 | 1500 | 3535-1670 | 0,86-8,3 | 423 |
| ВЦ 6-28 №6,3 | АИР132М2 | 11 | 3000 | 4246-4020 | 0,95-6,15 | 418 |
| ВЦ 6-28 №6,3 | АИР160S2 | 15 | 3000 | 4246-1821 | 0,95-9,36 | 455 |
| ВЦ 6-28 №6,3 | АИР160М2 | 18,5 | 3000 | 4627-1983 | 0,99-9,77 | 475 |
| ВЦ 6-28 №6,3 | АИР180S2 | 22 | 3000 | 5438-2327 | 1,07-10,58 | 505 |
| ВЦ 6-28 №6,3 | АИР180М2 | 30 | 3000 | 6781-2895 | 1,19-11,8 | 538 |
Чтобы получить больше информации или купить радиальный вентилятор высокого давления ВЦ 6-28 (ВР 120-28-6,3) №6,3 30 кВт, 1500 об., вам необходимо обратиться к менеджерам компании «ОВК Комплект». Это профессионалы своего дела, всегда готовые помочь с выбором необходимой модели, учитывая все Ваши пожелания.
Свой заказ вы получите в максимально короткие сроки, с доставкой по Киеву и всей Украине.
