Габаритные размеры - радиальный вентилятор высокого давления ВЦ 6-28 (ВР 120-28) №5 5,5 кВт, 3000 об.

| № вентилятора |
A |
A2 |
E |
C |
D |
d |
d1 |
d2 |
Lmax |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
h |
t1 |
t2 |
T1 |
T2 |
T3 |
T4 |
N |
N1 |
n1 |
n2 |
| ВЦ 6-28 №5 |
312 |
920 |
200 |
150 |
200 |
9 |
10 |
16 |
735 |
115 |
320 |
740 |
610 |
98 |
161 |
550 |
100 |
93 |
100 |
186 |
235 |
186 |
10 |
10 |
1 |
2 |
Применение – центробежный вентилятор ВЦ 6-28 №5 5,5 кВт, 3000 об.
Радиальный вентилятор ВЦ 6-28 применяется для удаления отработанного воздуха и не агрессивных газо-воздушных смесей. Номинальная рабочая температура перемещаемого воздуха до +80°С, при температуре окружающей среды от -40°С до 40°С. Вентилятор может перемещать воздух с содержанием пыль и твердых примесей не более 100 мг\м3, но без липких или волокнистых материалов.
Вентилятор высокого давления ВЦ 6-28 (ВР 120-28) предохранён от любых незапланированных повреждений, когда двигатель предохранен от попадания на него прямых солнечных лучей и атмосферных осадков, при наличии умеренного климата 1-ую категорию размещения.
Вентилятор ВЦ 6-28 может быть установлен в системах воздушного отопления, приточно-вытяжной вентиляции, в системах кондиционирования воздуха, в различных технологических установках, где отсутствуют взрывоопасные вещества. Радиальный вентилятор отлично подходит для таких санитарно-технических целей:
- системы кондиционирования воздуха;
- вентиляция и воздушное отопление производственных, общественных или жилых помещений;
- осуществление подачи воздуха к вагранкам, сушильным печам;
- вентиляционные системы зерновых элеваторов и глубоких шахт;
- качественная транспортировка пыли и легких сыпучих веществ;
- санитарно производственные цели.

Основная информация – радиальный вентилятор высокого давления ВЦ 6-28 (ВР 120-28), №5
- Обеспечивает нужный уровень высокого давления;
- Имеет корпус спиралевидной формы;
- Одностороннее всасывание;
- Возможность вращения – право/лево;
- Наличие прямого и ременного привода;
- Комплектация 16 лопатками вращения;
- Возможность изготовления вентилятора из разных материалов.
Центробежный вентилятор отвечает лучшим показателям качества и собран по технологическим стандартам ГОСТ 15150-69.

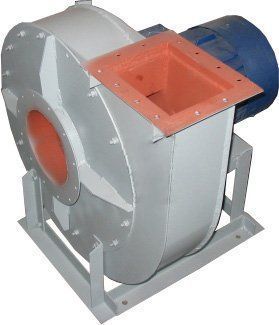

Особенность конструкции – центробежный вентилятор высокого давления ВР 120-28-5
Вентилятор идёт в прочном корпусе турбинного вида из листового, сортового проката. Рабочее колесо с 16-ю лопатками приваривается к переднему и заднему дискам, а задний диск в свою очередь крепится к втулке за лепками. Диски и лопатки – листовая сталь, втулки – серый чугун. Монтаж вентилятора к воздуховоду проходит по средству фланцевого соединения. Направление вращения рабочего колеса может осуществляться в правую и левую сторону.
Основные преимущества – вентилятор радиальный ВЦ 6-28
- Простая, но функциональная конструкция;
- Надёжная эксплуатация;
- Относительно высокий уровень КПД;
- Низкий уровень энергопотребления.
| Вентилятор |
Двигатель |
Мощность, кВт |
Частота вр., об/мин |
Давление, Па |
Производительность. м³/ч тыс. |
Вес, кг |
| исполнение № 1 |
| ВЦ 6-28 №5 |
АИР112М2
|
7,5 |
3000 |
4873-4830 |
0,56-3,58 |
129 |
| ВЦ 6-28 №5 |
АИР132М2 |
11 |
3000 |
5562-4630 |
1,56-4,98 |
177 |
| исполнение № 5 |
| ВЦ 6-28 №5 |
АИР90L4 |
2,2 |
1500 |
1638-770 |
0,37-3,54 |
223,6 |
| ВЦ 6-28 №5 |
АИР100S4 |
3 |
1500 |
2022-990 |
0,41-3,91 |
226,6 |
| ВЦ 6-28 №5 |
АИР100S2 |
4 |
3000 |
2447-1200 |
0,45-4,3 |
227,8 |
| ВЦ 6-28 №5 |
АИР100L2 |
5,5 |
3000 |
2912-1249 |
0,49-4,88 |
236 |
| ВЦ 6-28 №5 |
АИР112М2 |
7,5 |
3000 |
3413-1466 |
0,54-4,61 |
254 |
| ВЦ 6-28 №5 |
АИР132М2 |
11 |
3000 |
4864-2350 |
0,64-6 |
282,5 |
Чтобы получить больше информации или купить радиальный вентилятор высокого давления ВЦ 6-28 (ВР 120-28-5) №5 5,5 кВт, 3000 об., вам необходимо обратиться к менеджерам компании «ОВК Комплект». Это профессионалы своего дела, всегда готовые помочь с выбором необходимой модели, учитывая все Ваши пожелания.
Свой заказ вы получите в максимально короткие сроки, с доставкой по Киеву и всей Украине.
Звоните нам, чтобы узнать свою скидку!
