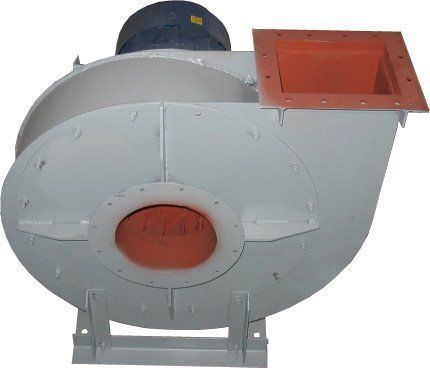

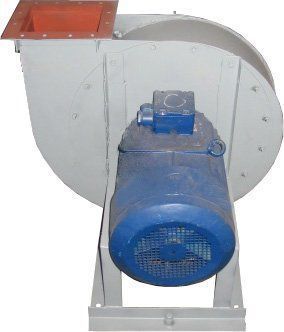

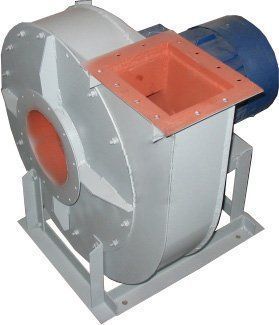

Габаритные размеры - радиальный вентилятор высокого давления ВЦ 6-28 (ВР 120-28) №5 3 кВт, 1500 об.
| № вентилятора | A | A2 | E | C | D | d | d1 | d2 | Lmax | L1 | L2 | L3 | L4 | L5 | L6 | h | t1 | t2 | T1 | T2 | T3 | T4 | N | N1 | n1 | n2 |
| ВЦ 6-28 №5 | 312 | 920 | 200 | 150 | 200 | 9 | 10 | 16 | 735 | 115 | 320 | 740 | 610 | 98 | 161 | 550 | 100 | 93 | 100 | 186 | 235 | 186 | 10 | 10 | 1 | 2 |
Применение – центробежный вентилятор ВЦ 6-28 №5 3 кВт, 1500 об.
Радиальный вентилятор ВЦ 6-28 применяется для удаления отработанного воздуха и не агрессивных газо-воздушных смесей. Номинальная рабочая температура перемещаемого воздуха до +80°С, при температуре окружающей среды от -40°С до 40°С. Вентилятор может перемещать воздух с содержпнием пыль и твердых примесей не более 100 мг\м3, но без липких или волокнистых материалов.
Вентилятор высокого давления ВЦ 6-28 (ВР 120-28) предохранён от любых незапланированных повреждений, когда двигатель предохранен от попадания на него прямых солнечных лучей и атмосферных осадков, при наличии умеренного климата 1-ую категорию размещения.
Вентилятор ВЦ 6-28 может быть установлен в системах воздушного отопления, приточно-вытяжной вентиляции, в системах кондиционирования воздуха, в различных технологических установках, где отсутствуют взрывоопасные вещества. Радиальный вентилятор отлично подходит для таких санитарно-технических целей:
- системы кондиционирования воздуха;
- вентиляция и воздушное отопление производственных, общественных или жилых помещений;
- осуществление подачи воздуха к вагранкам, сушильным печам;
- вентиляционные системы зерновых элеваторов и глубоких шахт;
- качественная транспортировка пыли и легких сыпучих веществ;
- санитарно производственные цели.
Основная информация – радиальный вентилятор высокого давления ВЦ 6-28 (ВР 120-28), №5
- Обеспечивает нужный уровень высокого давления;
- Имеет корпус спиралевидной формы;
- Одностороннее всасывание;
- Возможность вращения – право/лево;
- Наличие прямого и ременного привода;
- Комплектация 16 лопатками вращения;
- Возможность изготовления вентилятора из разных материалов.
Центробежный вентилятор отвечает лучшим показателям качества и собран по технологическим стандартам ГОСТ 15150-69.
Особенность конструкции – центробежный вентилятор высокого давленияВР 120-28-5

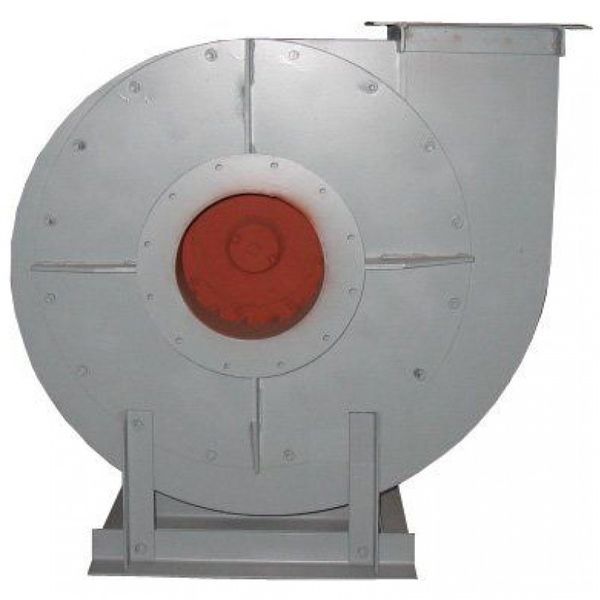

Вентилятор идёт в прочном корпусе турбинного вида из листового, сортового проката. Рабочее колесо с 16-ю лопатками приваривается к переднему и заднему дискам, а задний диск в свою очередь крепится к втулке за лепками. Диски и лопатки – листовая сталь, втулки – серый чугун. Монтаж вентилятора к воздуховоду проходит по средству фланцевого соединения. Направление вращения рабочего колеса может осуществляться в правую и левую сторону.
Основные преимущества – вентилятор радиальный ВЦ 6-28
- Простая, но функциональная конструкция;
- Надёжная эксплуатация;
- Относительно высокий уровень КПД;
- Низкий уровень энергопотребления.
| Вентилятор | Двигатель | Мощность, кВт | Частота вр., об/мин | Давление, Па | Производительность. м³/ч тыс. | Вес, кг |
| исполнение № 1 | ||||||
| ВЦ 6-28 №5 | АИР112М2 | 7,5 | 3000 | 4873-4830 | 0,56-3,58 | 129 |
| ВЦ 6-28 №5 | АИР132М2 | 11 | 3000 | 5562-4630 | 1,56-4,98 | 177 |
| исполнение № 5 | ||||||
| ВЦ 6-28 №5 | АИР90L4 | 2,2 | 1500 | 1638-770 | 0,37-3,54 | 223,6 |
| ВЦ 6-28 №5 | АИР100S4 | 3 | 1500 | 2022-990 | 0,41-3,91 | 226,6 |
| ВЦ 6-28 №5 | АИР100S2 | 4 | 3000 | 2447-1200 | 0,45-4,3 | 227,8 |
| ВЦ 6-28 №5 | АИР100L2 | 5,5 | 3000 | 2912-1249 | 0,49-4,88 | 236 |
| ВЦ 6-28 №5 | АИР112М2 | 7,5 | 3000 | 3413-1466 | 0,54-4,61 | 254 |
| ВЦ 6-28 №5 | АИР132М2 | 11 | 3000 | 4864-2350 | 0,64-6 | 282,5 |
Чтобы получить больше информации или купить радиальный вентилятор высокого давления ВЦ 6-28 (ВР 120-28-5) №5 3 кВт, 1500 об., вам необходимо обратиться к менеджерам компании «ОВК Комплект». Это профессионалы своего дела, всегда готовые помочь с выбором необходимой модели, учитывая все Ваши пожелания.
Свой заказ вы получите в максимально короткие сроки, с доставкой по Киеву и всей Украине.
