Вентилятор ВЦ 4-75 №2,5 0,75 кВт, 3000 об. (исполнение 1)

Вентилятор ВЦ 4-75 №2,5 0,75 кВт, 3000 об. (исполнение 1)

Відгуки: 0
Номер: ve-9141
ЦЕНА:c НДС
Цену уточняйте
($ 0 | 0 €)
Есть в наличии
Описание

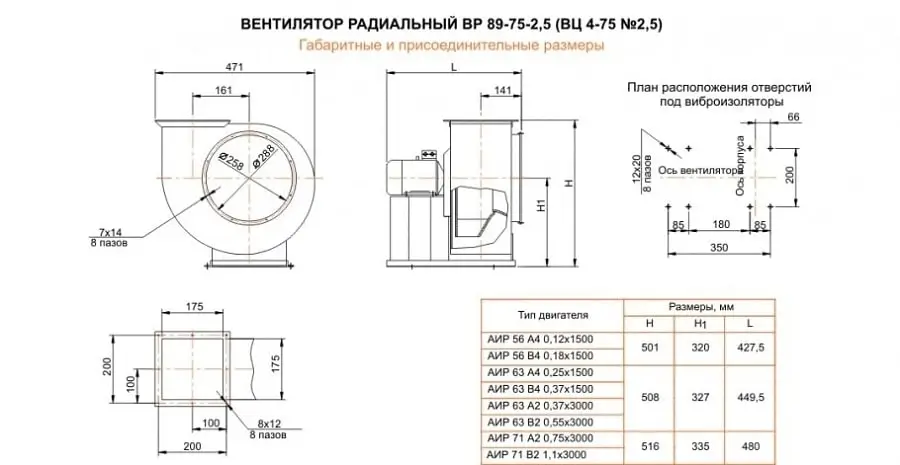

Габаритные размеры - центробежный вентилятор ВЦ 4-75 (ВР 88-72) №2,5 0,75 кВт, 3000 об.

Габаритный размеры вентилятора В7Ц 4-75 (ВР 80-75) №2,5

Основная информация - центробежный вентилятор ВЦ 4-75 №2,5 0,75 кВт, 3000 об.

Вентилятор ВЦ 4-75 №2,5 (ВР 89-75 №2,5, ВР 88-72 №2,5, ВР 80-70 №2,5, ВЦ 4-70 №2,5, ВЦ 4-76 №2,5) предназначен для нагнетания воздуха в системы кондиционирования и вентиляционные системы,  в  целях перемещения воздуха, а также других неагрессивных газовоздушных смесей   в технологических, санитарно-технических или же производственных процессах.  Максимально допустимая температура перемещения воздуха радиального вентилятора ВЦ 4-75 (ВР 88-72) составляет 80 градусов, с содержанием пыли ( без липких или волокнистых компонентов) до 0,1 г/м3. Высокая целостность корпуса вентилятора ВЦ 4-75 обеспечивается за счет применения «Питтсбурского фальца» -самого надежного соединения в вентиляционной промышленности.

Благодаря тщательной динамической балансировки рабочих колес,  вентилятор ВЦ 4-75 обладает высокими аэродинамическими характеристиками. За счет использования деталей из стеклопластика в прочной части вентилятора, обеспечивается высокий уровень шумоподавления вентилятора ВР 89-75.

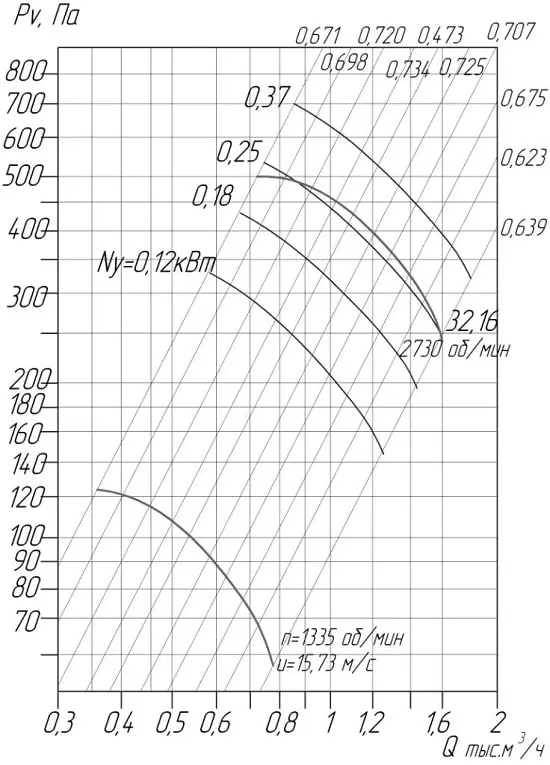

Аэродинамические характеристики вентиляторов ВЦ 4-75 № 2,5 D/Dн = 0.9 (исполнение1)

Аэродинамические характеристики вентиляторов ВЦ 4-75 № 2,5 D/Dн = 0.9 (исполнение1)

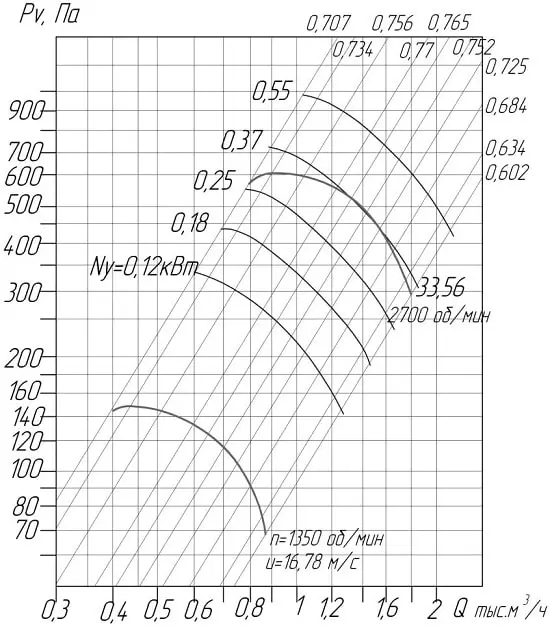

Аэродинамические характеристики вентиляторов ВЦ 4-75 № 2,5 D/Dн = 0.95 (исполнение1)

Аэродинамические характеристики вентиляторов ВЦ 4-75 № 2,5 D/Dн = 0.95 (исполнение1)

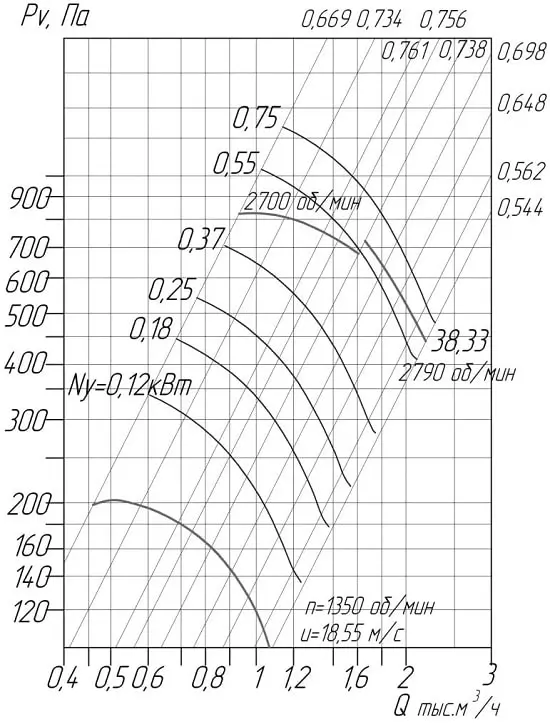

Аэродинамические характеристики вентиляторов ВЦ 4-75 № 2,5 D/Dн = 1 (исполнение1)

Аэродинамические характеристики вентиляторов ВЦ 4-75 № 2,5 D/Dн = 1 (исполнение1)

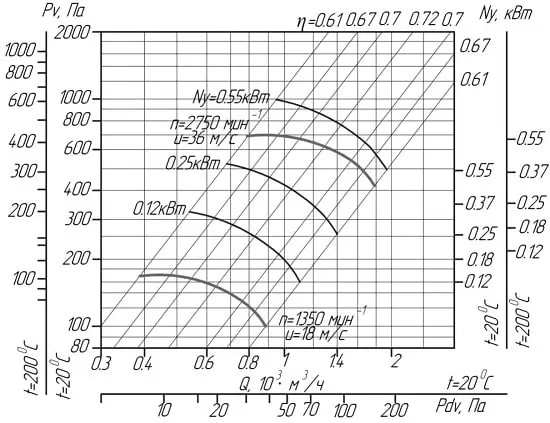

Аэродинамические характеристики вентиляторов ВЦ 4-75 № 2,5 D/Dн = 1.05 (исполнение1)

Аэродинамические характеристики вентиляторов ВЦ 4-75 № 2,5 D/Dн = 1.05 (исполнение1)

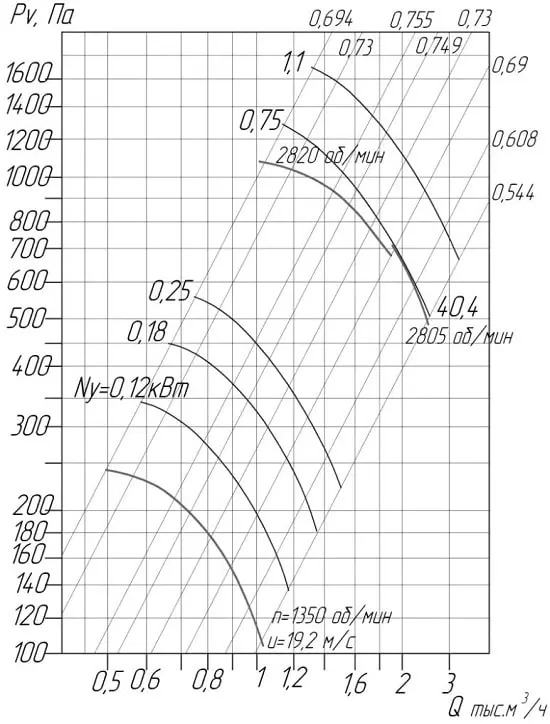

Аэродинамические характеристики вентиляторов ВЦ 4-75 № 2,5 D/Dн = 1.1 (исполнение1)

Аэродинамические характеристики вентиляторов ВЦ 4-75 № 2,5 D/Dн = 1.1 (исполнение1)

Эксплуатационные условия - вентилятор  ВЦ 4-75 (ВР 89-75)

Вентилятор ВЦ 4-75 , как и любой прибор, имеет свой микроклимат,  необходимый для его максимально эффективного применения . В умеренном климате, при приемлемой температуре и  должным обеспечением защитой двигателя вентилятора, его можно использовать  в зонах с повышенной опасности. Также, вентиляторы могут комплектоваться, при необходимости, гибкими вставками и виброизоляторами.

В зависимости от назначения, вентиляторы ВР 80-75, ВР 88-72 имеют разные составляющие материалов в своей структуре:

  1. Для общепромышленного (так и для общепромышленного теплостойкого) предназначения, основная составляющая - углеродистая сталь .
  2. Противокоррозионное назначение - нержавеющая сталь.
  3.  В противовзрывном исполнении используются разнородные материалы, такие как латунь и углеродистая сталь.
  4. Теплостойкое  противокоррозионное исполнение обеспечивается прочностью, благодаря нержавеющей стали.

Центробежный вентилятор устанавливается:

  1. Промышленные склады
  2. Производственные помещения
  3. Цехи
  4. Магазины
  5. Гаражи
  6. Крыши
  7. Общественные места

Положение корпуса вентилятора со стороны всасывания

Положение корпуса со стороны всасывания

Комплектация - радиальный вентилятор ВЦ 4-75 (ВР 80-75) №2,5 0,75 кВт, 3000 об.

Корпус вентилятора ВЦ 4-75 имеет спиральную форму, так званую «улитку», с рабочим колесом, составляющие которого - передний и задний диск, 12 приваренных лопаток, выгнутых назад и ступица. Отверстие на основании сварной станины, к которой крепятся электродвигатель с кожухом, предназначается для крепления вентилятора на фундамент, или же на виброизолятор.

Подвод воздуха к рабочему колесу, в вентиляторе ВР 89-75, осуществляется при помощи  коллектора конической формы, который закрепляется на входном патрубке вентилятора.

Принцип работы центробежного вентилятора ВЦ 4-75

Под воздействием центробежной силы , воздух поступает в коллектор к рабочему колесу, где лопатки перемещают его на 90 °до выхлопного отверстия.

Акустические характеристики

Обозначение вентилятораЧастота вращения, -10%, об/минСуммарный уровень шумовой характеристики, не более, дБ
Вентилятор радиальный ВР 88-72.1-2,5150067
Вентилятор радиальный ВР 88-72.1-2,5300084
ВентиляторДвигательМощность, кВтЧастота вр., об/минДавление, ПаПроизводительность, тыс. м³/чВес, кг
ВЦ 4-75 №2,5АИР56А40,121500110 - 1700,45 - 1,025
ВЦ 4-75 №2,5АИР56В40,181500110 - 1700,55 - 1,025
ВЦ 4-75 №2,5АИР63А40,251500110 - 1700,55 - 1,028
ВЦ 4-75 №2,5АИР63В40,3715001450,6928
ВЦ 4-75 №2,5АИР71А40,5515001500,730
ВЦ 4-75 №2,5АИР71В40,7515001550,7132
ВЦ 4-75 №2,5АИР63А20,373000620126
ВЦ 4-75 №2,5АИР63В20,553000370 - 6500,9 - 1,7528
ВЦ 4-75 №2,5АИР71А20,753000380 - 6851,0 - 2,030
ВЦ 4-75 №2,5АИР71В21,130006201,4230

Чтобы получить больше информации или купить центробежный вентилятор ВЦ 4-75 (ВР 80-75, ВР 88-72) №2,5 0,75 кВт, 3000 об., вам необходимо обратиться к менеджерам компании "ОВК Комплект". Это профессионалы своего дела, всегда готовые помочь с выбором необходимой модели, учитывая все Ваши пожелания.

Свой заказ вы получите в максимально короткие сроки, с доставкой по Киеву и всей Украине.

Звоните нам, чтобы узнать свою скидку!
