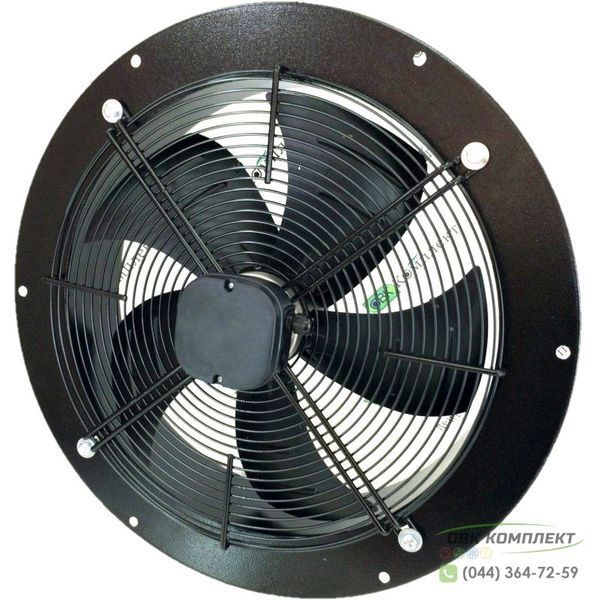

Осевой вентилятор ВЕНТС ОВК 4Д 550 применяется в приточных и вытяжных системах вентиляции в коммерческих, офисных и других общественных, промышленных помещениях, где требуется высокая производительность при относительно низком сопротивлении системы. Оборудован 4-полюсным трёхфазным двигателем на шарикоподшипниках, которые гарантируют длительный срок работы вентилятора. Возможно использование в холодильной технике для охлаждения компрессорно-конденсаторных блоков. Предусмотрена возможность установки серий на наружные стены.
Габаритные размеры вентилятора VENTS ОВК 4Д 550
Конструкция
Корпус и крыльчатка вентилятора изготовлены из стали с полимерным покрытием черного цвета, гарантирующим надежную защиту от образования коррозии как минимум на 10 лет. Корпус вентилятора имеет круглую присоединительную пластину с отверстиями для крепления вентилятора на стену. Крыльчатка вентилятора имеет 5 лопастей, которые защищены со стороны притока воздуха решеткой от попадания крупных частиц и предметов.
Двигатель
Осевой вентилятор ВЕНТС ОВК 4Д 550 оснащен мощным 4-х полюсным трёхфазным электродвигателем с внешним ротором. Двигатель производства BLAUBERG (Германия) укомплектован тепловой защитой с автоматическим перезапуском для предотвращения выхода из строя вентилятора при экстремальных режимах работы (большие нагрузки или сильный перегрев). После остывания до нормальной температуры вентилятор снова начинает работать.
Двигатель работают на подшипниках качения, которые продлевают срок эксплуатации вентилятора (до 40 000 часов). Каждая крыльчатка проходит балансировку, что обеспечивает достижение точных характеристик, низкий уровень вибраций и шума.
Аэродинамические характеристики вентилятора VENTS ОВК 4Д 550
В идеальных условиях, когда ничто не препятствует движению воздушного потока, осевой вентилятор будет иметь максимальную производительность – 9700 м³/час.
На давление непосредственное влияют объекты аэродинамического сопротивления (защитные решетки, жалюзи, фильтры, протяженность, форма и размер воздушных каналов и др.). Поэтому, с диаграммы сразу можно понять – чем ниже давление (меньше источников аэродинамического сопротивления), тем выше производительность вентилятора.
Регулировка скорости вентилятора
Для качественной регулировки скорости трёхфазного двигателя вентилятора ВЕНТС ОВК 4Д 550 используются частотные преобразователи. Они обеспечат плавную регулировку скоростей. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры частотника.
Монтаж
Вентилятор ВЕНТС ОВК 4Д 550 монтируется преимущественно на поверхность стены при помощи круглой присоединительной пластины. Предназначен для монтажа в круглый проем диаметром 570 мм. Крепится через отверстия в монтажной пластине при помощи болтов, анкеров или саморезов.
Схема подключения вентилятора VENTS ОВК 4Д 550
L - фаза; N - ноль; QF - автоматический выключатель; PE - заземление; X1 - входная клемма; клеммы TW1, TW2 являются выводами нормально закрытого контакта термозащиты двигателя.
Технические характеристики осевого вентилятора ВЕНТС ОВК 4Д 550
| Модель | Частота оборотов | Производительность | Потребляемая мощность | Напряжение питания | Ток | Шум |
| ОВК 4Д 250 | 1400 об/мин | 850 м³/ч | 60 Вт | 380 В | 0.17 А | 38 Дб |
| ОВК 4Д 300 | 1380 об/мин | 1310 м³/ч | 75 Вт | 380 В | 0.22 А | 45 Дб |
| ОВК 4Д 350 | 1419 об/мин | 2350 м³/ч | 140 Вт | 380 В | 0.38 А | 46 Дб |
| ОВК 4Д 400 | 1380 об/мин | 3740 м³/ч | 180 Вт | 380 В | 0.47 А | 54 Дб |
| ОВК 4Д 450 | 1360 об/мин | 5280 м³/ч | 250 Вт | 380 В | 0.6 А | 56 Дб |
| ОВК 4Д 500 | 1300 об/мин | 6570 м³/ч | 450 Вт | 380 В | 0.9 А | 60 Дб |
| ОВК 4Д 550 | 1350 об/мин | 9700 м³/ч | 750 Вт | 380 В | 1.5 А | 64 Дб |
| ОВК 4Д 630 | 1320 об/мин | 12200 м³/ч | 800 Вт | 380 В | 1.6 А | 69 Дб |
Пример установки осевого вентилятора VENTS ОВК 4Д 550 в бойлерной
Вентиляторы ВЕНТС ОВК 4Д 550 производятся в Украине на заводе ВЕНТС (VENTS) крупнейшим производителем и экспортером вентиляционного оборудования. Качество вентиляторов соответствует европейским и международным стандартам и требованиям по энергоэффективности, надежности и безопасности, что подтверждается соответствующими сертификатами.
Компания ОВК КОМПЛЕКТ - официальный дилер завода ВЕНТС на территории Украины. Мы реализуем продукцию не только конечному потребителю, а также монтажным и торговым организациям. У нас самые выгодные условия: оптовые цены, быстрая доставка и официальная гарантия! Также осуществляем экспорт вентиляторов ВЕНТС в Грузию, Молдову и другие страны Европы и СНГ. Предоставляем всю необходимую документацию для оформления таможенной декларации.
Все вентиляционное оборудование ВЕНТС поддерживается в достаточном количестве на складах компании в Киеве и Днепре. Если у Вас есть необходимость купить вентилятор ВЕНТС ОВК 4Д 550 или любой другой - звоните нам по телефону ☎️+38 (044) 364-72-59, оформляйте заказ на нашем сайте https://ovk.ua или пишите на электронную почту [email protected]. Если Вам понадобится консультация - наши специалисты с радостью помогут!
