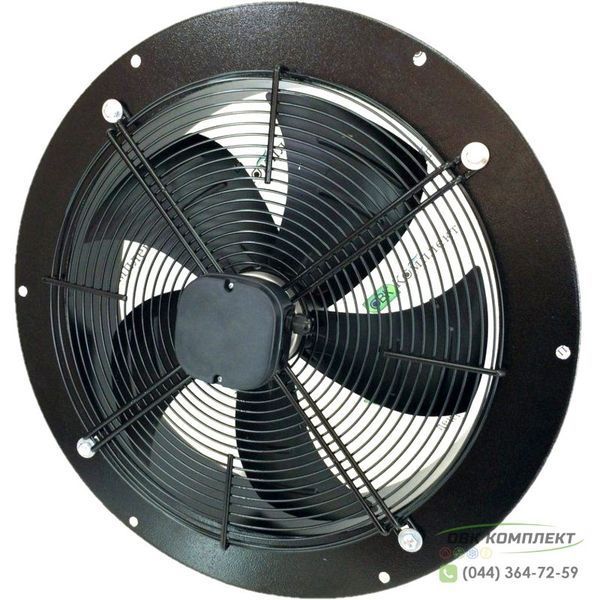

ВЕНТС ОВК 4Д 500 - осевой вентилятор низкого давления

ВЕНТС ОВК 4Д 500 - осевой вентилятор низкого давления

Відгуки: 0
Бренд: VENTS
Номер: 0687936181
ЦЕНА:c НДС
12 483ГРН
($ 316 | 287 €)
Есть в наличии
  • 1
Описание

Осевой вентилятор ВЕНТС ОВК 4Д 500 применяется в приточных и вытяжных системах вентиляции в коммерческих, офисных и других общественных, промышленных помещениях, где требуется высокая производительность при относительно низком сопротивлении системы. Оборудован 4-полюсным трёхфазным двигателем на шарикоподшипниках, которые гарантируют длительный срок работы вентилятора. Возможно использование в холодильной технике для охлаждения компрессорно-конденсаторных блоков. Предусмотрена возможность установки серий на наружные стены.

Габаритные размеры вентилятора VENTS ОВК 4Д 500

Габаритные размеры вентилятора ОВК 4Д 500

Конструкция

Корпус и крыльчатка вентилятора изготовлены из стали с полимерным покрытием черного цвета, гарантирующим надежную защиту от образования коррозии как минимум на 10 лет. Корпус вентилятора имеет круглую присоединительную пластину с отверстиями для крепления вентилятора на стену. Крыльчатка вентилятора имеет 5 лопастей, которые защищены со стороны притока воздуха решеткой от попадания крупных частиц и предметов.

Двигатель

Осевой вентилятор ВЕНТС ОВК 4Д 500 оснащен мощным 4-х полюсным трёхфазным электродвигателем с внешним ротором. Двигатель производства BLAUBERG (Германия) укомплектован тепловой защитой с автоматическим перезапуском для предотвращения выхода из строя вентилятора при экстремальных режимах работы (большие нагрузки или сильный перегрев). После остывания до нормальной температуры вентилятор снова начинает работать.

Двигатель работают на подшипниках качения, которые продлевают срок эксплуатации вентилятора (до 40 000 часов). Каждая крыльчатка проходит балансировку, что обеспечивает достижение точных характеристик, низкий уровень вибраций и шума.

Аэродинамические характеристики вентилятора VENTS ОВК 4Д 500

В идеальных условиях, когда ничто не препятствует движению воздушного потока, осевой вентилятор будет иметь максимальную производительность – 6570 м³/час.

Аэродинамические характеристики ВЕНТС ОВК 4Д 500

На давление непосредственное влияют объекты аэродинамического сопротивления (защитные решетки, жалюзи, фильтры, протяженность, форма и размер воздушных каналов и др.). Поэтому, с диаграммы сразу можно понять – чем ниже давление (меньше источников аэродинамического сопротивления), тем выше производительность вентилятора.

Регулировка скорости вентилятора

Для качественной регулировки скорости трёхфазного двигателя вентилятора ВЕНТС ОВК 4Д 500 используются частотные преобразователи. Они обеспечат плавную регулировку скоростей. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры частотника.

Монтаж

Вентилятор ВЕНТС ОВК 4Д 500 монтируется преимущественно на поверхность стены при помощи круглой присоединительной пластины. Предназначен для монтажа в круглый проем диаметром 520 мм. Крепится через отверстия в монтажной пластине при помощи болтов, анкеров или саморезов.

Монтаж вентилятора ВЕНТС ОВК 4Д 500

Схема подключения вентилятора VENTS ОВК 4Д 500

Подключение вентилятора ВЕНТС ОВК 4Д 500

L - фаза; N - ноль; QF - автоматический выключатель; PE - заземление; X1 - входная клемма; клеммы TW1, TW2 являются выводами нормально закрытого контакта термозащиты двигателя.

Технические характеристики осевого вентилятора ВЕНТС ОВК 4Д 500

МодельЧастота оборотовПроизводительностьПотребляемая мощностьНапряжение питанияТокШум
ОВК 4Д 2501400 об/мин850 м³/ч60 Вт380 В0.17 А38 Дб
ОВК 4Д 3001380 об/мин1310 м³/ч75 Вт380 В0.22 А45 Дб
ОВК 4Д 3501419 об/мин2350 м³/ч140 Вт380 В0.38 А46 Дб
ОВК 4Д 4001380 об/мин3740 м³/ч180 Вт380 В0.47 А54 Дб
ОВК 4Д 4501360 об/мин5280 м³/ч250 Вт380 В0.6 А56 Дб
ОВК 4Д 5001300 об/мин6570 м³/ч450 Вт380 В0.9 А60 Дб
ОВК 4Д 5501350 об/мин9700 м³/ч750 Вт380 В1.5 А64 Дб
ОВК 4Д 6301320 об/мин12200 м³/ч800 Вт380 В1.6 А69 Дб

Пример установки осевого вентилятора VENTS ОВК 4Д 500 в бойлерной

Пример монтажа ВЕНТС ОВ 4Д 500

Вентиляторы ВЕНТС ОВК 4Д 500 производятся в Украине на заводе ВЕНТС (VENTS) крупнейшим производителем и экспортером вентиляционного оборудования. Качество вентиляторов соответствует европейским и международным стандартам и требованиям по энергоэффективности, надежности и безопасности, что подтверждается соответствующими сертификатами.

Компания ОВК КОМПЛЕКТ - официальный дилер завода ВЕНТС на территории Украины. Мы реализуем продукцию не только конечному потребителю, а также монтажным и торговым организациям. У нас самые выгодные условия: оптовые цены, быстрая доставка и официальная гарантия! Также осуществляем экспорт вентиляторов ВЕНТС в Грузию, Молдову и другие страны Европы и СНГ. Предоставляем всю необходимую документацию для оформления таможенной декларации.

Все вентиляционное оборудование ВЕНТС поддерживается в достаточном количестве на складах компании в Киеве и Днепре. Если у Вас есть необходимость купить вентилятор ВЕНТС ОВК 4Д 500 или любой другой - звоните нам по телефону ☎️+38 (044) 364-72-59, оформляйте заказ на нашем сайте https://ovk.ua или пишите на электронную почту info@ovk.ua. Если Вам понадобится консультация - наши специалисты с радостью помогут!
