Габаритные размеры - пылевой вентилятор ВЦП 5-45 (ВРП 100-45) №8 15 кВт, 1500 об.

| № вентилятора |
H |
h |
А |
В |
L |
D |
C |
C1 |
C2 |
C3 |
n |
d |
a1 |
a2 |
A1 |
A2 |
t1 |
t2 |
n1 |
n2 |
| ВЦП 5-45 (ВРП) №8 |
1425 |
510 |
386 |
1900 |
965 |
660 |
182 |
1500 |
830 |
163 |
16 |
11 |
480 |
490 |
535 |
351 |
107 |
117 |
5 |
3 |
Применение – пылевой радиальный вентилятор ВЦП 5-45, ВРП 100-45
Пылевой вентилятор ВРП 100-45 – востребованная модель, которая может применяться в мелкой или крупной промышленности, с целью продуктивной работы в воздуховодных системах, где требуется производить удаление или перемещение различных газовоздушных смесей, в которых может содержаться пыль или твёрдые частицы, при их концентрации не более 1 кг/м³.
Радиальные вентиляторы ВЦП 5-45 также могут перемещать любой другой воздух, без содержания маслянистых, химических, волокнистых или липких материалов. Номинальная рабочая температура воздуха 80°С, при общем содержании примесей в воздухе до 1000000 мг/м3 (1 кг/м3).

Вентилятор пылевой ВРП 100-45 (ВЦП 5-45) проводит такую работу:
- Удаление древесной стружки или пыли из деревообрабатывающих станков;
- Удаление металлической стружки и пыли из металлообрабатывающих станков;
- Проведение санитарно-технических и производственных целей в стационарных условиях;
- Удаления пыли во время обработки шерсти, хлопка и т.д.;
- Применение в пылеочистных установка и системах пневмотраспорта.
Номинальный технологический стандарт в соответствии с ТУ 22-4577-79 и стандарту конструкции согласно ГОСТ 5976-73.

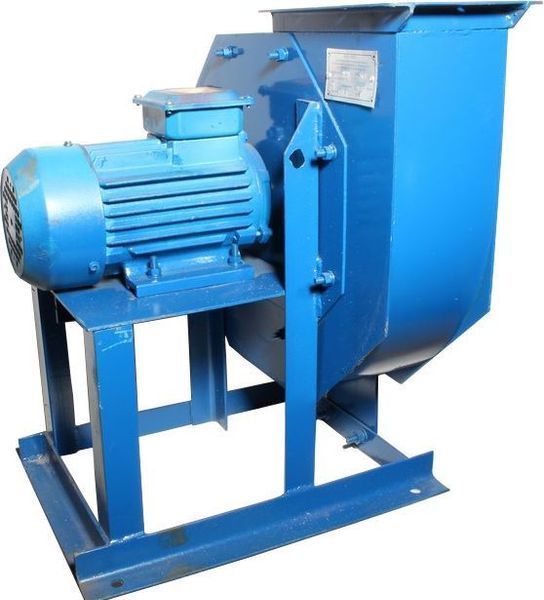

Общая информация – радиальный вентилятор ВЦП 5-45 №8 15 кВт, 1500 об.
- одностороннее всасывание воздуха;
- корпус изготовлен по спирально поворотному стандарту;
- рабочие лопатки радиально прямого типа;
- лопатки - количество 8 шт.;
- направление вращения – вправ/влевое;
- схема исполнения - № 1;
- вентилятор может изготавливается из углеродистой или нержавеющей стали, разнородных материалов, а также алюминиевых сплавов высокой прочности;
Особенность конструкции – пылевой вентилятор ВРП 100-45 №8

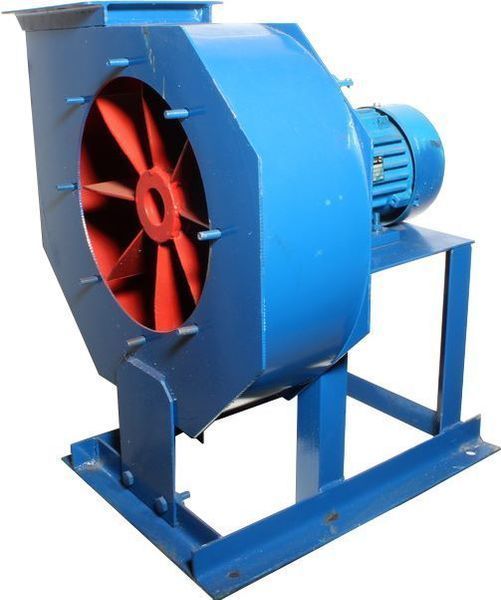

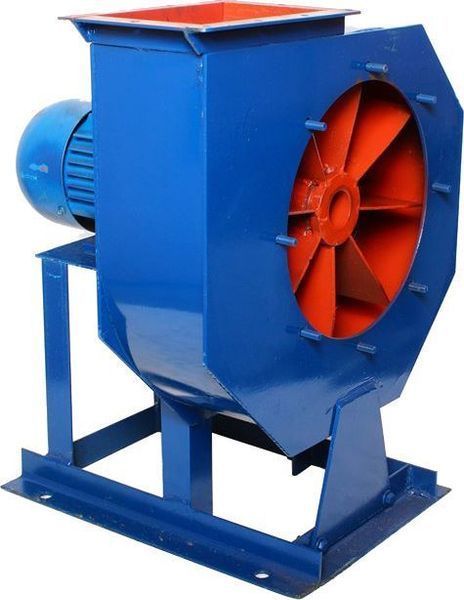

Корпус радиального пылевого вентилятора ВЦП 5-45 (ВРП 100-45) может изготавливаться из углеродистой или нержавеющей стали, разнородных материалов, а также алюминиевых сплавов высокой прочности. Конструкция представляет собой спиралевидную неразъёмную конструкцию.
На передней стенке корпуса располагается входной патрубок с фланцем цилиндрической формы. Для обеспечения лучшей герметичности выходной патрубок приваривают к корпусу, а зазоры между входными патрубками и рабочим колесом можно регулировать.
Рабочее колесо представляет собой сварную конструкцию, на которой располагается 8 прямых лопаток, ступицы и две звездочки.
Установка – вентилятор радиальный ВРП 100-45
Перед запуском вентилятор пылевой радиальный ВЦП 5-45 №8, нужно внимательно осмотреть и проверить все узлы. Далее провести весь ряд описанных ниже операций:
- Убедитесь в том, что рабочее колесо легко и плавно вращается;
- Проведите проверку и регулировку осевого и радиального зазора;
- Проверьте качество затяжки болтов и насколько хорошо закреплено рабочее колесо;
- Заземлите корпус вентилятора и двигателя;
- Ненадолго включите/выключите вентилятора, чтобы проверить направление вращения рабочего колеса. Направление должно соответствовать стрелкам указателям на корпусе вентилятора;
- Провести присоединение нагнетательных и всасывающих воздуховодов с помощью гибких вставок.
После проверки необходимо запустить вентилятор. И если во время работы вентилятор издаёт нежелательные шумы или стуки, то требуется проверить вентилятор пылевой ВРП 100-45 на предмет неправильного подключения или поломок.
| Вентилятор |
Двигатель |
Мощность, кВт |
Частота вр., об/мин |
Давление, Па |
Производительность. м³/ч тыс. |
Вес, кг |
| исполнение № 1 |
| ВЦП 5-45 (ВРП) №8 |
АИР132М6
|
7,5 |
1000 |
1528-1230 |
3,99-12,3 |
322 |
| ВЦП 5-45 (ВРП) №8 |
АИР160S4 |
15 |
1500 |
2060-1980 |
4,6-14,9 |
356 |
| ВЦП 5-45 (ВРП) №8 |
АИР160М4
|
18,5 |
1500 |
2646-2200 |
4,14-16,2 |
380 |
| ВЦП 5-45 (ВРП) №8 |
АИР180S4 |
22 |
1500 |
3462-3000 |
6-15,6 |
399 |
| ВЦП 5-45 (ВРП) №8 |
АИР180М4 |
30 |
1500 |
3462-2450 |
6-22,5 |
432 |
| исполнение № 5 |
| ВЦП 5-45 (ВРП) №8 |
АИР132М6 |
7,5 |
1000 |
1528-1230 |
3,99-12,3 |
322 |
| ВЦП 5-45 (ВРП) №8 |
АИР160S6 |
11 |
1000 |
1650 |
3,99-18,9 |
350 |
| ВЦП 5-45 (ВРП) №8 |
АИР132М4 |
11 |
1500 |
1120-1490 |
7,1-14,1 |
- |
| ВЦП 5-45 (ВРП) №8 |
АИР160S4 |
15 |
1500 |
2060-1980 |
4,6-14,9 |
356 |
| ВЦП 5-45 (ВРП) №8 |
АИР160М4 |
18,5 |
1500 |
2646-2200 |
4,14-16,2 |
210 |
| ВЦП 5-45 (ВРП) №8 |
АИР180S4 |
22 |
1500 |
3462-3000 |
6-15,6 |
399 |
| ВЦП 5-45 (ВРП) №8 |
АИР180М4 |
30 |
1500 |
3462-2450 |
6-22,5 |
432 |
| ВЦП 5-45 (ВРП) №8 |
АИР200М4 |
37 |
1500 |
3462-2050 |
6-27,3 |
473 |
| ВЦП 5-45 (ВРП) №8 |
АИР200L4 |
45 |
1500 |
3462-1946 |
6-28,46 |
503 |
Чтобы получить больше информации или купить пылевой радиальный вентилятор ВЦП 5-45 (ВРП 100-45) №8 15 кВт, 1500 об., вам необходимо обратиться к менеджерам компании "ОВК Комплект". Это профессионалы своего дела, всегда готовые помочь с выбором необходимой модели, учитывая все Ваши пожелания.
Свой заказ вы получите в максимально короткие сроки, с доставкой по Киеву и всей Украине.
Звоните нам, чтобы узнать свою скидку!
