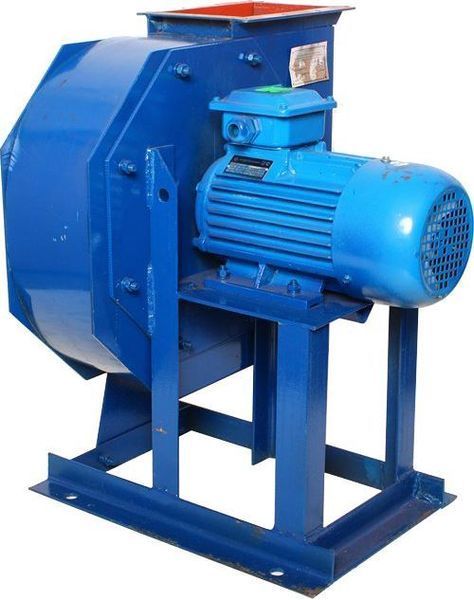

Пылевой вентилятор ВЦП 5-45 (ВРП) №8 15 кВт, 1500 об.

Відгуки: 0
Номер: ve-18268
ЦЕНА:c НДС
Цену уточняйте
($ 0 | 0 €)
Есть в наличии
Описание

Габаритные размеры - пылевой вентилятор ВЦП 5-45 (ВРП 100-45) №8 15 кВт, 1500 об.

Габаритные размеры вентилятора ВЦП 5-45 №8

№ вентилятораHhАВLDCC1C2C3nda1a2A1A2t1t2n1n2
ВЦП 5-45 (ВРП) №8142551038619009656601821500830163161148049053535110711753

Применение – пылевой радиальный вентилятор ВЦП 5-45, ВРП 100-45

Пылевой вентилятор ВРП 100-45 – востребованная модель, которая может применяться в мелкой или крупной промышленности, с целью продуктивной работы в воздуховодных системах, где требуется производить удаление или перемещение различных газовоздушных смесей, в которых может содержаться пыль или твёрдые частицы, при их концентрации не более 1 кг/м³.

Радиальные вентиляторы ВЦП 5-45 также могут перемещать любой другой воздух, без содержания маслянистых, химических, волокнистых или липких материалов. Номинальная рабочая температура воздуха 80°С, при общем содержании примесей в воздухе до 1000000 мг/м3 (1 кг/м3).

Аэродинамические показатели вентилятора ВЦП 5-45 (ВРП) №8

Вентилятор пылевойВРП 100-45 (ВЦП 5-45)проводит такую работу:

  • Удаление древесной стружки или пыли из деревообрабатывающих станков;
  • Удаление металлической стружки и пыли из металлообрабатывающих станков;
  • Проведение санитарно-технических и производственных целей в стационарных условиях;
  • Удаления пыли во время обработки шерсти, хлопка и т.д.;
  • Применение в пылеочистных установка и системах пневмотраспорта.

Номинальный технологический стандарт в соответствии с ТУ 22-4577-79 и стандарту конструкции согласно ГОСТ 5976-73.

Общая информация – радиальный вентилятор ВЦП 5-45 №8 15 кВт, 1500 об.

  • одностороннее всасывание воздуха;
  • корпус изготовлен по спирально поворотному стандарту;
  • рабочие лопатки радиально прямого типа;
  • лопатки - количество 8 шт.;
  • направление вращения – вправ/влевое;
  • схема исполнения - № 1;
  • вентилятор может изготавливается из углеродистой или нержавеющей стали, разнородных материалов, а также алюминиевых сплавов высокой прочности;

Особенность конструкции – пылевой вентилятор ВРП 100-45 №8

Корпус радиального пылевого вентилятора ВЦП 5-45 (ВРП 100-45) может изготавливаться из углеродистой или нержавеющей стали, разнородных материалов, а также алюминиевых сплавов высокой прочности. Конструкция представляет собой спиралевидную неразъёмную конструкцию.

На передней стенке корпуса располагается входной патрубок с фланцем цилиндрической формы. Для обеспечения лучшей герметичности выходной патрубок приваривают к корпусу, а зазоры между входными патрубками и рабочим колесом можно регулировать.

Рабочее колесо представляет собой сварную конструкцию, на которой располагается 8 прямых лопаток, ступицы и две звездочки.

Установка – вентилятор радиальный ВРП 100-45

Перед запуском вентилятор пылевой радиальный ВЦП 5-45 №8, нужно внимательно осмотреть и проверить все узлы. Далее провести весь ряд описанных ниже операций:

  • Убедитесь в том, что рабочее колесо легко и плавно вращается;
  • Проведите проверку и регулировку осевого и радиального зазора;
  • Проверьте качество затяжки болтов и насколько хорошо закреплено рабочее колесо;
  • Заземлите корпус вентилятора и двигателя;
  • Ненадолго включите/выключите вентилятора, чтобы проверить направление вращения рабочего колеса. Направление должно соответствовать стрелкам указателям на корпусе вентилятора;
  • Провести присоединение нагнетательных и всасывающих воздуховодов с помощью гибких вставок.

После проверки необходимо запустить вентилятор. И если во время работы вентилятор издаёт нежелательные шумы или стуки, то требуется проверить вентилятор пылевой ВРП 100-45 на предмет неправильного подключения или поломок.

ВентиляторДвигательМощность, кВтЧастота вр., об/минДавление, ПаПроизводительность. м³/ч тыс.Вес, кг
исполнение № 1
ВЦП 5-45 (ВРП) №8АИР132М6
7,510001528-12303,99-12,3322
ВЦП 5-45 (ВРП) №8АИР160S41515002060-19804,6-14,9356
ВЦП 5-45 (ВРП) №8

АИР160М4

18,515002646-22004,14-16,2380
ВЦП 5-45 (ВРП) №8АИР180S42215003462-30006-15,6399
ВЦП 5-45 (ВРП) №8АИР180М43015003462-24506-22,5432
исполнение № 5
ВЦП 5-45 (ВРП) №8АИР132М67,510001528-12303,99-12,3322
ВЦП 5-45 (ВРП) №8АИР160S611100016503,99-18,9350
ВЦП 5-45 (ВРП) №8АИР132М41115001120-14907,1-14,1-
ВЦП 5-45 (ВРП) №8АИР160S41515002060-19804,6-14,9356
ВЦП 5-45 (ВРП) №8АИР160М418,515002646-22004,14-16,2210
ВЦП 5-45 (ВРП) №8АИР180S42215003462-30006-15,6399
ВЦП 5-45 (ВРП) №8АИР180М43015003462-24506-22,5432
ВЦП 5-45 (ВРП) №8АИР200М43715003462-20506-27,3473
ВЦП 5-45 (ВРП) №8АИР200L44515003462-19466-28,46503

Чтобы получить больше информации или купить пылевой радиальный вентилятор ВЦП 5-45 (ВРП 100-45) №8 15 кВт, 1500 об., вам необходимо обратиться к менеджерам компании "ОВК Комплект". Это профессионалы своего дела, всегда готовые помочь с выбором необходимой модели, учитывая все Ваши пожелания.

Свой заказ вы получите в максимально короткие сроки, с доставкой по Киеву и всей Украине.

Звоните нам, чтобы узнать свою скидку!
