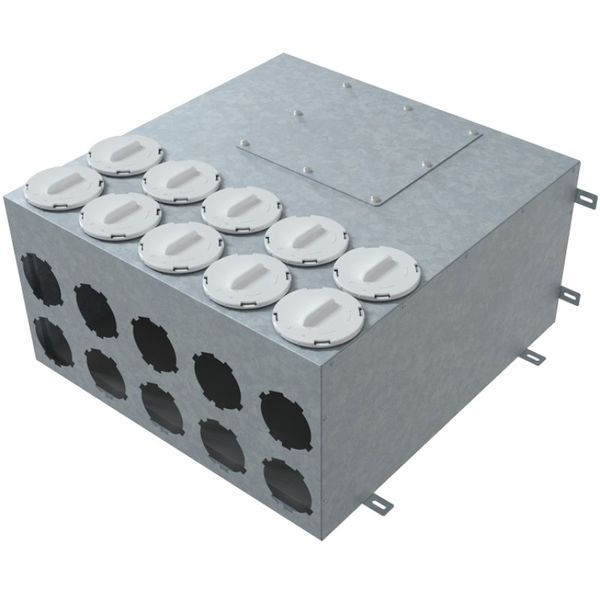

Коллектор FlexiVent 1002200/90х10 / DN90 предназначен для настенного, напольного или потолочного монтажа в приточных или вытяжных системах вентиляции жилых помещений для распределения воздуха от вентиляционной установки или вентилятора по каналам Ø 90 мм х 10шт. Воздуховоды Флексивент подключаются к коллектору при помощи фланцев FlexiVent 0290 (в комплект не входят). Незадействованные отверстия необходимо закрыть заглушками FlexiVent 030990. Коллектор изготовлен из стали с алюмоцинковым покрытием с внутренней шумоизоляцией. Фланец магистрального воздуховода укомплектован резиновым уплотнителем.

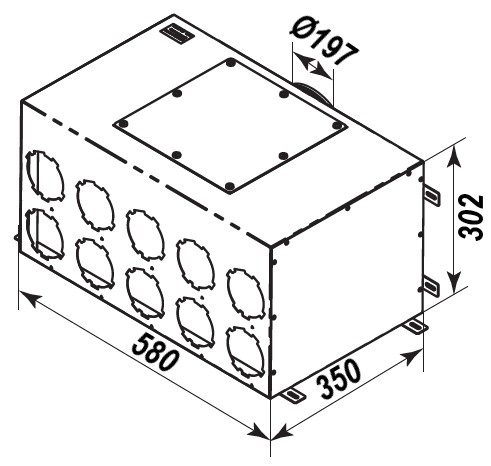

Габаритные размеры коллектора FlexiVent 1002200/90х10 / DN90
Потери давления и расхода воздуха коллектора Флексивент 1002200/90х10
| Расход, м3/ч | Кол. подкл. каналов | Приток потери, Па | Вытяжка потери, Па |
| 45 | 1 | 0,2 | 0,1 |
| 90 | 2 | 0,8 | 0,7 |
| 135 | 3 | 1,8 | 1,6 |
| 180 | 4 | 3,1 | 2,7 |
| 223 | 5 | 4,3 | 3,9 |
| 270 | 6 | 5,5 | 4,9 |
| 315 | 7 | 7,1 | 6,2 |
| 360 | 8 | 8,5 | 7,4 |
| 405 | 9 | 9,5 | 8,2 |
| 450 | 10 | 10,3 | 8,9 |
Подготовка к монтажу
Если в конструкции коллектора предусмотрена возможность изменения расположения патрубка, выполните следующее:
1) Открутите винты на сервисной панели и патрубке, затем отсоедините их от коллектора.
2) Поменяйте местами патрубок и сервисную панель и закрепите их с помощью винтов на корпусе коллектора.
Переустановите заглушки (поставляются в комплекте) в зависимости от способа монтажа коллектора:
3) Снимите заглушки с поверхности, к которой будут подсоединены фланцы. Установите снятые заглушки на поверхность, которая не будет задействована для подключения фланцев.
Установка коллектора на монтажную поверхность
Коллектор предназначен для настенного, напольного и потолочного монтажа. Закрепите коллектор на монтажной поверхности с помощью болтов или резьбовых шпилек (не входят в комплект поставки). При подборе крепежа необходимо учитывать материал монтажной поверхности и вес изделия.
Пример монтажа коллектора FlexiVent
