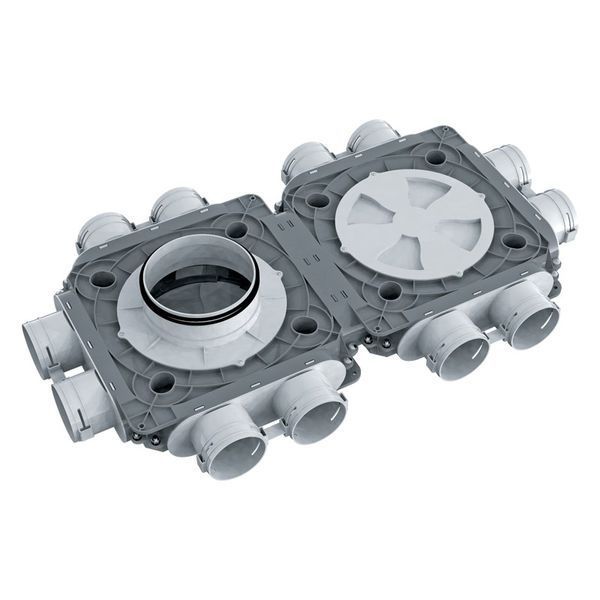

Коллектор Флексивент 1050150/90х12 / DN90 предназначен для настенного, напольного или потолочного монтажа в приточных или вытяжных системах вентиляции жилых помещений для распределения воздуха от вентиляционной установки или вентилятора по каналам Ø 90 мм х 12шт. Воздуховод фиксируется замком FlexiVent 03, который входит в комплект. Для обеспечения класса плотности "D" на канал надеваются два уплотнителя FlexiVent 0590, поставляются отдельно. Изготовлен из полипропилена (PP) с термопластическим эластомером (SEBS). Рабочая температура от -20° до +60°С.

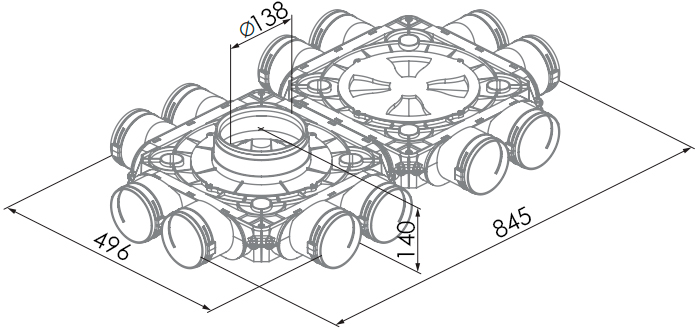

Габаритные размеры коллектора FlexiVent 1050150/90х12 / DN90
Потери давления и расхода воздуха коллектора Флексивент 1050150/90х12
| Расход, м3/ч | Кол. подкл. каналов | Приток потери, Па | Вытяжка потери, Па |
| 45 | 1 | 5,5 | 6,0 |
| 90 | 2 | 6,9 | 7,6 |
| 135 | 3 | 9,2 | 10,1 |
| 180 | 4 | 12,5 | 13,7 |
| 225 | 5 | 16,7 | 18,4 |
| 270 | 6 | 21,8 | 24,0 |
| 315 | 7 | 27,9 | 30,7 |
| 360 | 8 | 35,0 | 38,4 |
| 405 | 9 | 42,9 | 47,2 |
| 450 | 10 | 51,8 | 57,0 |
| 495 | 11 | 61,6 | 67,8 |
| 540 | 12 | 72,4 | 79,6 |
Коллектор FlexiVent 1050150/90х12 последовательность монтажа
1. Закрепите коллектор на монтажной поверхности. При подборе крепежа (заказывается отдельно) нужно учитывать материал монтажной поверхности и вес изделия.
2. После стоит проложить воздуховоды, закрепив их на поверхности монтажной лентой.
3. Наденьте по два уплотнителя (приобретаются отдельно) на конце воздуховодов со стороны присоединения к фланцам, для обеспечения нужной плотности и герметизации.
4. Вставьте воздуховоды с уплотнителями во фланцы.
5. Закройте заглушками (приобретаются отдельно) незадействованные фланцы.
6. Зафиксируйте воздуховоды и заглушки универсальными замками (входят в комплект поставки).
7. Подключите магистральный воздуховод к соответствующему патрубку коллектора.
Коллектор FlexiVent 1050150/90x12 / DN90 производится в Украине на заводе ВЕНТС (VENTS) крупнейшим производителем и экспортером вентиляционного оборудования. Качество воздуховодов и вентиляторов и комплектующих соответствует европейским и международным стандартам и требованиям по энергоэффективности, надежности и безопасности, что подтверждается соответствующими сертификатами.
