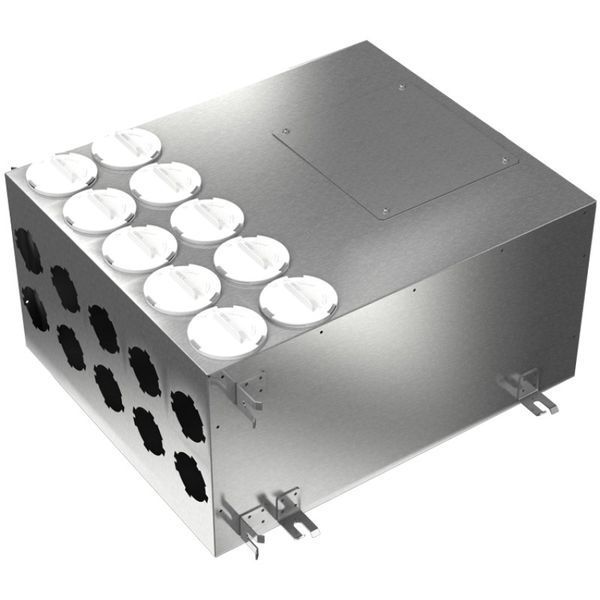

Коллектор FlexiVent 1001200/75х10 / DN75 предназначен для настенного, напольного или потолочного монтажа в приточных или вытяжных системах вентиляции жилых помещений для распределения воздуха от вентиляционной установки или вентилятора по каналам Ø 75 мм х 10шт. Воздуховоды Флексивент подключаются к коллектору при помощи фланцев FlexiVent 0275 (в комплект не входят). Незадействованные отверстия необходимо закрыть заглушками FlexiVent 030975. Коллектор изготовлен из стали с алюмоцинковым покрытием с внутренней шумоизоляцией. Фланец магистрального воздуховода укомплектован резиновым уплотнителем.

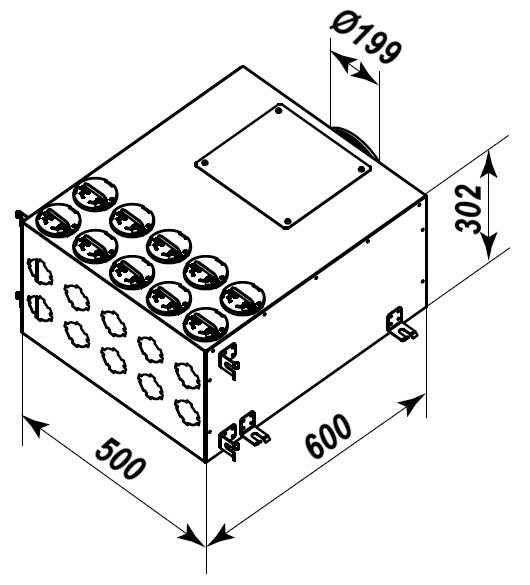

Габаритные размеры коллектора FlexiVent 1001200/75х10 / DN75
Потери давления и расхода воздуха коллектора Флексивент 1001200/75х10
| Расход, м3/ч | Кол. подкл. каналов | Приток потери, Па | Вытяжка потери, Па |
| 30 | 1 | 5,1 | 4,3 |
| 60 | 2 | 4,8 | 4,0 |
| 90 | 3 | 4,4 | 3,7 |
| 120 | 4 | 3,8 | 3,2 |
| 150 | 5 | 3,1 | 2,6 |
| 180 | 6 | 2,6 | 2,2 |
| 210 | 7 | 2,0 | 1,7 |
| 240 | 8 | 1,3 | 1,1 |
| 270 | 9 | 0,7 | 0,6 |
| 300 | 10 | 0,2 | 0,1 |
Подготовка к монтажу
Если в конструкции коллектора предусмотрена возможность изменения расположения патрубка, выполните следующее:
1) Открутите винты на сервисной панели и патрубке, затем отсоедините их от коллектора.
2) Поменяйте местами патрубок и сервисную панель и закрепите их с помощью винтов на корпусе коллектора.
Переустановите заглушки (поставляются в комплекте) в зависимости от способа монтажа коллектора:
3) Снимите заглушки с поверхности, к которой будут подсоединены фланцы. Установите снятые заглушки на поверхность, которая не будет задействована для подключения фланцев.
Установка коллектора на монтажную поверхность
Коллектор предназначен для настенного, напольного и потолочного монтажа. Закрепите коллектор на монтажной поверхности с помощью болтов или резьбовых шпилек (не входят в комплект поставки). При подборе крепежа необходимо учитывать материал монтажной поверхности и вес изделия.
Пример монтажа коллектора FlexiVent
