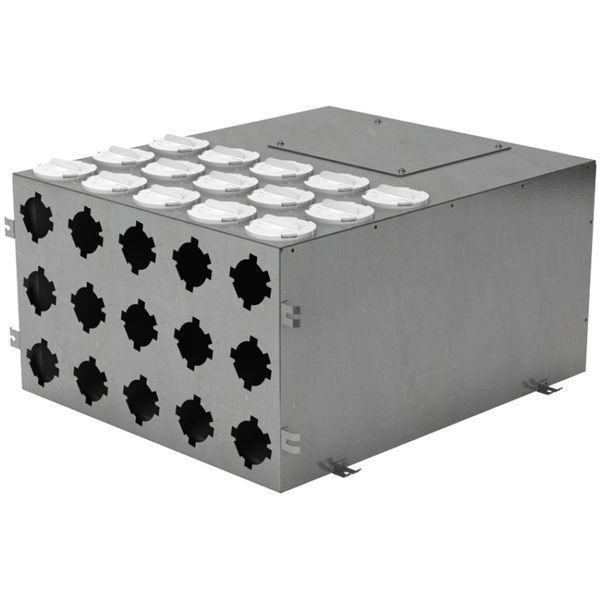

Коллектор FlexiVent 1001200/75х15 / DN75

Коллектор FlexiVent 1001200/75х15 / DN75

Відгуки: 0
Бренд: VENTS
Номер: 0688013918
ЦЕНА:c НДС
5 863ГРН
($ 148 | 135 €)
Есть в наличии
  • 1
Описание

Коллектор FlexiVent 1001200/75х15 / DN75 предназначен для настенного, напольного или потолочного монтажа в приточных или вытяжных системах вентиляции жилых помещений для распределения воздуха от вентиляционной установки или вентилятора по каналам Ø 75 мм х 15шт. Воздуховоды Флексивент подключаются к коллектору при помощи фланцев FlexiVent 0275 (в комплект не входят). Незадействованные отверстия необходимо закрыть заглушками FlexiVent 030975. Коллектор изготовлен из стали с алюмоцинковым покрытием с внутренней шумоизоляцией. Фланец магистрального воздуховода укомплектован резиновым уплотнителем.

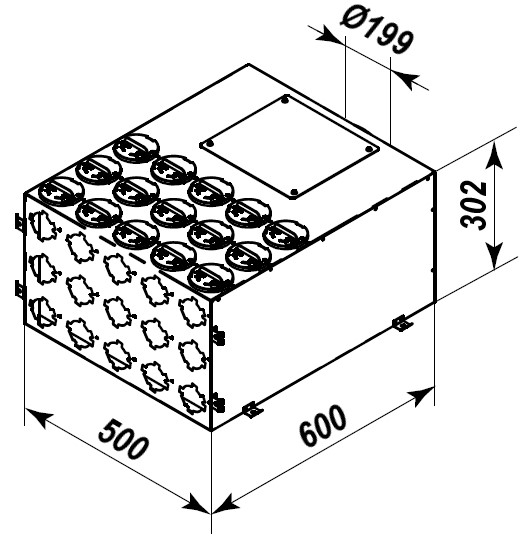

Габаритные размеры коллектора FlexiVent 1001200/75х15 / DN75

Габаритные размеры FlexiVent 1001200/75х6

Потери давления и расхода воздуха коллектора Флексивент 1001200/75х15

Расход, м3/чКол. подкл. каналовПриток потери, ПаВытяжка потери, Па
3016,55,6
6026,35,4
9036,15,2
12045,74,9
15055,34,5
18064,74,4
21074,13,5
24083,53,0
27092,92,5
300102,52,1
330112,11,8
360121,61,4
390131,10,9
420140,70,6
450150,30,2

Подготовка к монтажу

Подготовка к монтажу коллектора

Если в конструкции коллектора предусмотрена возможность изменения расположения патрубка, выполните следующее:

1) Открутите винты на сервисной панели и патрубке, затем отсоедините их от коллектора.
2) Поменяйте местами патрубок и сервисную панель и закрепите их с помощью винтов на корпусе коллектора.

Переустановите заглушки (поставляются в комплекте) в зависимости от способа монтажа коллектора:

3) Снимите заглушки с поверхности, к которой будут подсоединены фланцы. Установите снятые заглушки на поверхность, которая не будет задействована для подключения фланцев.

Установка коллектора на монтажную поверхность

Коллектор предназначен для настенного, напольного и потолочного монтажа. Закрепите коллектор на монтажной поверхности с помощью болтов или резьбовых шпилек (не входят в комплект поставки). При подборе крепежа необходимо учитывать материал монтажной поверхности и вес изделия.

Монтаж металлического коллектора

Пример монтажа коллектора FlexiVent

Пример монтажа коллектора FlexiVent
