Вентилятор Soler&Palau TD EVO-150 VAR применяется в системах приточно-вытяжной вентиляции и отличается тишиной благодаря инновационной технологии "сайлент-блоков", которая эффективно уменьшает уровень шума на широком диапазоне частот. Этот вентилятор идеально подходит для помещений, где важно соблюдать низкий уровень шума, таких как больницы, музеи, библиотеки, рестораны, кафе и другие подобные места. Использование подшипников качения в двигателе гарантируют долгий срок службы устройства. Благодаря разборной конструкции хомутов и заранее закреплённому кронштейну монтаж этого вентилятора становится легким и удобным. Кроме того, вентилятор оснащен клеммной коробкой, что упрощает процесс его подключения к сети. Также, данная модель оборудована таймером задержки отключения.

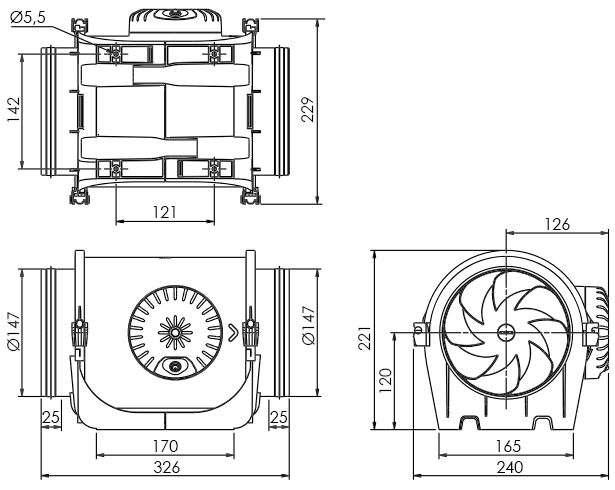

Габаритные размеры вентилятора Soler&Palau TD EVO-150 VAR:
Конструкция
Модель TD EVO-150 VAR имеет резиновые "сайлент-блоки" для крепления электродвигателя к корпусу вентилятора. Эти блоки эффективно амортизируют вибрации, что предотвращает их передачу на корпус вентилятора. Корпус вентилятора изготовлен из прочного высококачественного пластика.
Конструктивно вентилятор состоит из двух компонентов: монтажный кронштейн и прикрепленный к нему корпус вентилятора. А применение резиновых уплотнителей на соединительных трубах вентилятора исключает передачу вибраций от вентилятора к воздуховодам. Корпус вентилятора имеет внешнюю герметичную клеммную коробку для подключения электропитания. Крыльчатка имеет специальную конструкцию, что позволяет улучшить производительность и уменьшить уровень шума.
Двигатель
Модель оборудована однофазным односкоростным высокоэффективным двигателем на подшипниках качения, которые гарантируют долгую и надёжную работу. Двигатель также имеет встроенный регулятор скорости.

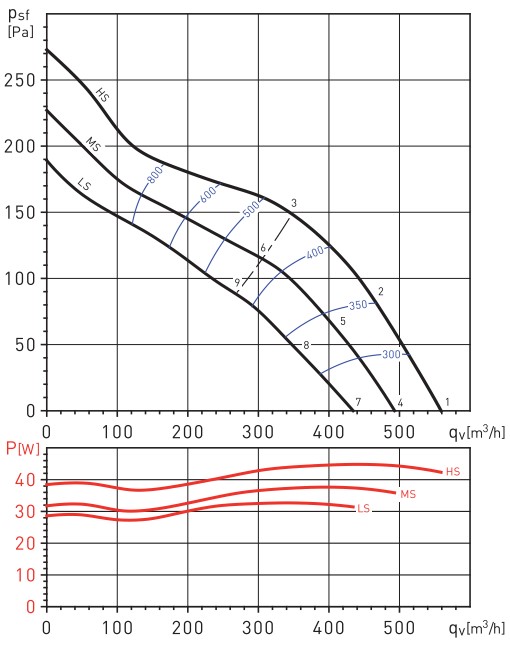

Аэродинамические характеристики вентилятора Soler&Palau TD EVO-150 VAR:
Максимальные рабочие характеристики данной модели соответствуют кривой "HS".
- qsf - статическое давление в Па;
- qv - расход воздуха в м³/ч;
- P - потребляемая мощность в Вт;
- SFP - удельная мощность вентилятора в Вт/м³/с (синие кривые).
Монтаж
Хомуты, имеющие коническую форму, обеспечивают улучшенную герметичность прилегания вентилятора и монтажного кронштейна. Благодаря разборной конструкции этих хомутов, их можно устанавливать с любой стороны кронштейна для удобства монтажа. Изменение направления потока воздуха осуществляется просто путем переворачивания центральной части вентилятора, без необходимости демонтажа воздуховодов и кронштейна. Положение клеммной коробки меняется в результате вращения вентилятора вокруг его оси.
Таймер
Вентилятор Soler&Palau TD EVO-150 VAR оснащён регулируемым таймером задержки отключения с временным интервалом от 1 до 30 минут. Вентилятор подключается через независимый выключатель. Принцип работы: вентилятор начинает работать при включении выключателя, и после его выключения продолжает функционировать в соответствии с установленным временем на таймере. По истечении заданного времени вентилятор автоматически выключается.
Управление
Регулировка скоростей осуществляется при помощи встроенного регулятора скорости. Также поддерживается возможность удалённого управления по сигналу 0-10В.
Схема подключения канального вентилятора Soler&Palau TD EVO-150 VAR:
L — фаза; N — ноль; S — внешний выключатель; PT1 — внутренний потенциометр.
Технические характеристики вентилятора Soler&Palau TD EVO-150 VAR:
| Модель | TD EVO-100 VAR | TD EVO-125 VAR | TD EVO-150 VAR | TD EVO-160 VAR | |
| Скорость | 1 | 1 | 1 | 1 | |
| Размер патрубка, мм | 100 | 125 | 150 | 160 | |
| Потреб. мощность, Вт | 16 | 29 | 45 | 45 | |
| Потреб. ток, А | 0.10 | 0.10 | 0.20 | 0.20 | |
| Макс. произв., м³/ч | 210 | 310 | 560 | 560 | |
| Частота вращения, мин⁻¹ | 2450 | 2320 | 2610 | 2600 | |
| Уровень звук. давл. на расст. 3 м, дБ(А) | На входе | 32 | 36 | 44 | 44 |
| К окружению | 19 | 26 | 32 | 32 | |
| На выходе | 31 | 37 | 45 | 45 | |
| Диапазон рабочей температуры, °С | -20...+60 | -20...+60 | -20...+60 | -20...+60 | |
| Защита | IP 44 | IP 44 | IP 44 | IP 44 | |
Вентиляторы Soler&Palau TD EVO-150 VAR производятся в Испании на заводе Soler&Palau крупнейшим производителем и экспортером вентиляционного оборудования. Качество вентиляторов соответствует европейским и международным стандартам и требованиям по энергоэффективности, надежности и безопасности, что подтверждается соответствующими сертификатами.
