Габаритные размеры - дымосос ВДН-12,5 75 кВт, 1500 об.
| № дымососа | h | H | H1 | B | l | Lmax | A | D | D1 | a1 | a2 | A1 | A2 | t1 | t2 | C | C1 | C2 | N | n | n1 | n2 | d |
| №12,5 | 732 | 1945 | 941 | 2068 | 667 | 1738 | 813 | 830 | 875 | 625 | 470 | 704 | 540 | 64 | 90 | 368 | 760 | 565 | 16 | 34 | 11 | 6 | 26 |
Основная информация – дымососы ВДН-12,5
Дымосос ВДН-12,5 разработан с целью осуществления качественного перемещения дымового газа и воздуха. Содержание пыли и твёрдых примесей в воздуховодных системах может содержаться в количестве не более 100 г\м3.
Дутьевой вентилятор ВДН может перемещать воздух при номинальной рабочей температуре от +20°С до +200°С, при том, чтобы температура окружающей среды не превышала температурные показатели ниже -30°С и выше +40°С.
Дымососы ВДН-12,5 75 кВт разработаны в соответствии с ГОСТ 15150-69 по категории размещения 2, и могут работать в умеренном и тропическом климате. Возможны также и другие варианты установки (1), когда электродвигатель полностью защищён от неблагоприятных климатических воздействий.
Аэродинамические показатели

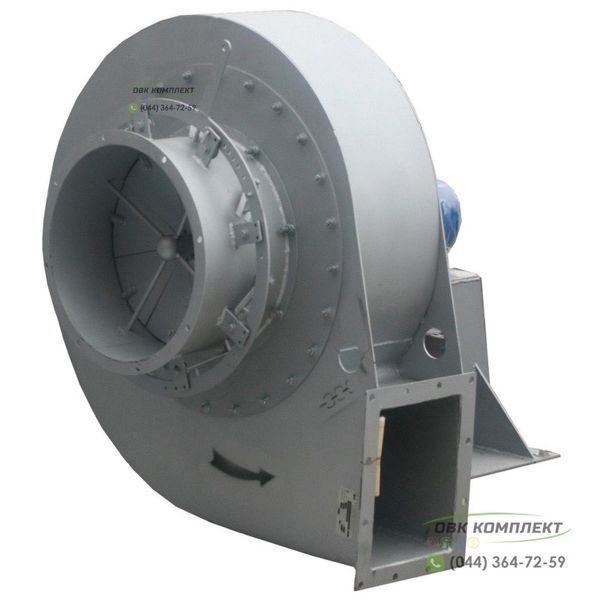

Конструкция – дутьевой вентилятор ВДН-12,5 одностороннего всасывания
Дымосос ВДН-12,5 одностороннего всасывания комплектуется в корпус из карбонированной стали особой прочности. Данный материал полностью защищён от коррозийных образований, что позволяет получать продуктивную работу на протяжении длительного времени.
Характеристика модели – дымососы ВДН-12,5
- Дутьевые вентиляторы ВДН-12,5 75 кВт, 1500 об. центробежные;
- Модель обладает односторонним всасыванием;
- Рабочие лопатки в количестве 16 штук;
- Устройство может проводить вращение в правую и левую сторону.
Особенность установки – дутьевой вентилятор ВДН-12,5
- Установка в системах пылеочистных установках, в газомазутных котлах;
- Установка в системы вентиляции;
- Установка в системы воздушного отопления;
- Установка для других производительных целей, для обслуживания зоны постоянных рабочих мест.
| Вентилятор | Исполнение, № | Мощность, кВт | Частота вр., об/мин | Давление, Па | Производительность. м³/ч тыс. |
| ВДН-12,5 | 1 | 30 | 1000 | 1120-2400 | 7,1-41,9 |
| ВДН-12,5 | 3 | 30 | 1000 | 1120-2400 | 7,1-41,9 |
| ВДН-12,5 | 1 | 37 | 1000 | 1310-2980 | 7,9-40,2 |
| ВДН-12,5 | 1 | 55 | 1500 | 2210-4390 | 8,5-61,9 |
| ВДН-12,5 | 3 | 55 | 1500 | 2210-4390 | 8,5-61,9 |
| ВДН-12,5 | 1 | 75 | 1500 | 2520-5510 | 10,1-63,2 |
| ВДН-12,5 | 3 | 75 | 1500 | 2520-5510 | 10,1-63,2 |
| ВДН-12,5 | 1 | 90 | 1500 | 3010-6630 | 12,1-64,2 |
| ВДН-12,5 | 3 | 90 | 1500 | 3010-6630 | 12,1-64,2 |
Чтобы получить больше информации или купить дымосос ВДН-12,5 75 кВт, 1500 об., вам необходимо обратиться к менеджерам компании «ОВК Комплект». Это профессионалы своего дела, всегда готовые помочь с выбором необходимой модели, учитывая все Ваши пожелания.
Свой заказ вы получите в максимально короткие сроки, с доставкой по Киеву и всей Украине.
