Габаритные размеры - дымосос ДН-9 15 кВт, 1000 об.
№ дымососа | h | H | H1 | B | l | Lmax | A | D | D1 | a1 | a2 | A1 | A2 | t1 | t2 | C | C1 | C2 | N | n | n1 | n2 | d |
№9 | 465 | 1402 | 680 | 1448 | 489 | 2582 | 585 | 520 | 570 | 450 | 340 | 512 | 390 | 64 | 78 | 365 | 810 | 810 | 12 | 26 | 8 | 5 | 27 |
Основная информация – дымососы ДН-9
Дымосос ДН-9 разработан с целью осуществления качественного перемещения дымового газа и воздуха. Содержание пыли и твёрдых примесей в воздуховодных системах может содержаться в количестве не более100г\м3.
Дутьевой вентилятор ДН может перемещать воздух при номинальной рабочей температуре от +20°С до +200°С, при том, чтобы температура окружающей среды не превышала температурные показатели ниже -30°С и выше +40°С.
Дымососы ДН-9 15 кВт разработаны в соответствии с ГОСТ 15150-69 по категории размещения 2,и могут работать в умеренном и тропическом климате. Возможны также и другие варианты установки (1), когда электродвигатель полностью защищён от неблагоприятных климатических воздействий.
Аэродинамические показатели

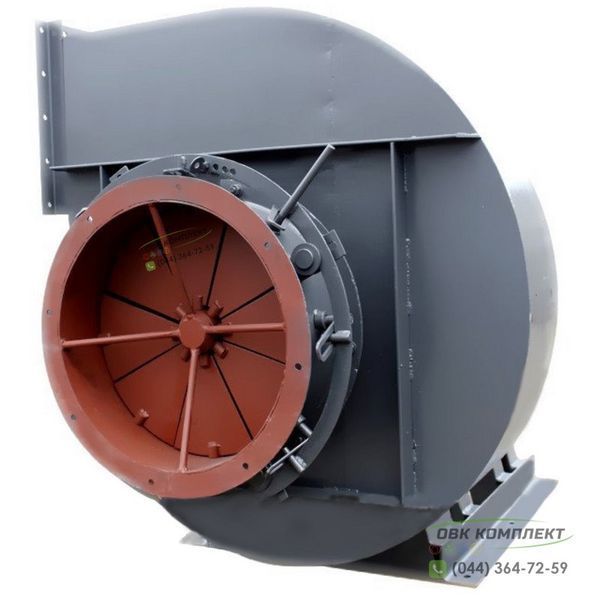

Конструкция – дутьевой вентилятор ДН-9 одностороннего всасывания
Дымосос ДН-9 одностороннего всасывания комплектуется в корпус из карбонированной стали особой прочности. Данный материал полностью защищён от коррозийных образований, что позволяет получать продуктивную работу на протяжении длительного времени.
Характеристика модели – дымососы ДН-9
- Дутьевые вентиляторы ДН-9 15 кВт, 1000 об. центробежные;
- Модель обладает односторонним всасыванием;
- Рабочие лопатки в количестве 16 штук;
- Устройство может проводить вращение в правую и левую сторону.
Особенность установки – дутьевой вентилятор ДН-9
- Установка в системах пылеочистных установках, в газомазутных котлах;
- Установка в системы вентиляции;
- Установка в системы воздушного отопления;
- Установка для других производительных целей, для обслуживания зоны постоянных рабочих мест.
Вентилятор | Исполнение, № | Мощность, кВт | Частота вр., об/мин | Давление, Па | Производительность. м³/ч тыс. |
ДН-9 | 1 | 11 | 1000 | 520-1510 | 3,1-16,2 |
ДН-9 | 3 | 11 | 1000 | 520-1510 | 3,1-16,2 |
ДН-9 | 1 | 15 | 1000 | 620-1600 | 3,1-16,2 |
ДН-9 | 3 | 15 | 1000 | 620-1600 | 3,1-16,2 |
ДН-9 | 1 | 15 | 1500 | 1210-2870 | 5,1-24,2 |
ДН-9 | 3 | 15 | 1500 | 1210-2870 | 5,1-24,2 |
ДН-9 | 1 | 18,5 | 1500 | 1340-3120 | 5,1-24,2 |
ДН-9 | 3 | 18,5 | 1500 | 1340-3120 | 5,1-24,2 |
ДН-9 | 1 | 22 | 1500 | 1520-3390 | 4,1-24,2 |
Чтобы получить больше информации или купить дымосос ДН-9 15 кВт, 1000 об., вам необходимо обратиться к менеджерам компании «ОВК Комплект». Это профессионалы своего дела, всегда готовые помочь с выбором необходимой модели, учитывая все Ваши пожелания.
Свой заказ вы получите в максимально короткие сроки, с доставкой по Киеву и всей Украине.
