Габаритные размеры - дымосос ДН-12,5 30 кВт, 1000 об.
| № дымососа |
h |
H |
H1 |
B |
l |
Lmax |
A |
D |
D1 |
a1 |
a2 |
A1 |
A2 |
t1 |
t2 |
C |
C1 |
C2 |
N |
n |
n1 |
n2 |
d |
| №12,5 |
465 |
1945 |
938 |
2009 |
667 |
3050 |
813 |
830 |
875 |
625 |
470 |
704 |
540 |
64 |
90 |
422 |
810 |
810 |
16 |
34 |
11 |
6 |
27 |
Основная информация – дымососы ДН-12,5
Дымосос ДН-12,5 разработан с целью осуществления качественного перемещения дымового газа и воздуха. Содержание пыли и твёрдых примесей в воздуховодных системах может содержаться в количестве не более 100 г\м3.
Дутьевой вентилятор ДН может перемещать воздух при номинальной рабочей температуре от +20°С до +200°С, при том, чтобы температура окружающей среды не превышала температурные показатели ниже -30°С и выше +40°С.
Дымососы ДН-12,5 30 кВт разработаны в соответствии с ГОСТ 15150-69 по категории размещения 2, и могут работать в умеренном и тропическом климате. Возможны также и другие варианты установки (1), когда электродвигатель полностью защищён от неблагоприятных климатических воздействий.

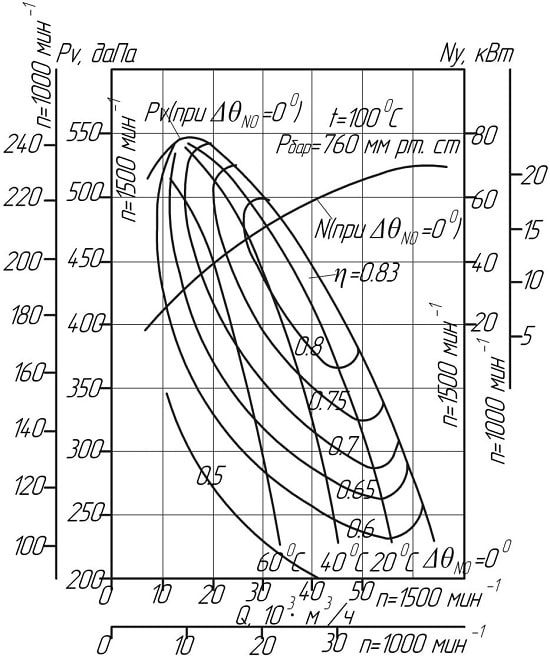

Аэродинамические показатели
Конструкция – дутьевой вентилятор ДН-12,5 одностороннего всасывания
Дымосос ДН-12,5 одностороннего всасывания комплектуется в корпус из карбонированной стали особой прочности. Данный материал полностью защищён от коррозийных образований, что позволяет получать продуктивную работу на протяжении длительного времени.
Характеристика модели – дымососы ДН-12,5
- Дутьевые вентиляторы ДН-12,5 30 кВт, 1000 об. центробежные;
- Модель обладает односторонним всасыванием;
- Рабочие лопатки в количестве 16 штук;
- Устройство может проводить вращение в правую и левую сторону.
Особенность установки – дутьевой вентилятор ДН-12,5
- Установка в системах пылеочистных установках, в газомазутных котлах;
- Установка в системы вентиляции;
- Установка в системы воздушного отопления;
- Установка для других производительных целей, для обслуживания зоны постоянных рабочих мест.
| Вентилятор |
Исполнение, № |
Мощность, кВт |
Частота вр., об/мин |
Давление, Па |
Производительность. м³/ч тыс. |
| ДН-12,5 |
1 |
30 |
1000 |
1120-2400 |
7,1-41,9 |
| ДН-12,5 |
3 |
30 |
1000 |
1120-2400 |
7,1-41,9 |
| ДН-12,5 |
1 |
37 |
1000 |
1310-2980 |
7,9-40,2 |
| ДН-12,5 |
1 |
55 |
1500 |
2210-4390 |
8,5-61,9 |
| ДН-12,5 |
3 |
55 |
1500 |
2210-4390 |
8,5-61,9 |
| ДН-12,5 |
1 |
75 |
1500 |
2520-5510 |
10,1-63,2 |
| ДН-12,5 |
3 |
75 |
1500 |
2520-5510 |
10,1-63,2 |
| ДН-12,5 |
1 |
90 |
1500 |
3010-6630 |
12,1-64,2 |
| ДН-12,5 |
3 |
90 |
1500 |
3010-6630 |
12,1-64,2 |
Чтобы получить больше информации или купить дымосос ДН-12,5 30 кВт, 1000 об., вам необходимо обратиться к менеджерам компании «ОВК Комплект». Это профессионалы своего дела, всегда готовые помочь с выбором необходимой модели, учитывая все Ваши пожелания.
Свой заказ вы получите в максимально короткие сроки, с доставкой по Киеву и всей Украине.
Звоните нам, чтобы узнать свою скидку!
