Габаритные размеры - дымосос ДН-10 18,5 кВт, 1000 об.
| № дымососа |
h |
H |
H1 |
B |
l |
Lmax |
A |
D |
D1 |
a1 |
a2 |
A1 |
A2 |
t1 |
t2 |
C |
C1 |
C2 |
N |
n |
n1 |
n2 |
d |
| №10 |
602 |
1520 |
700 |
1600 |
555 |
1536 |
650 |
660 |
702 |
500 |
375 |
560 |
435 |
70 |
87 |
315 |
660 |
330 |
12 |
26 |
8 |
5 |
28 |
Основная информация – дымососы ДН-10
Дымосос ДН-10 разработан с целью осуществления качественного перемещения дымового газа и воздуха. Содержание пыли и твёрдых примесей в воздуховодных системах может содержаться в количестве не более 100 г\м3.
Дутьевой вентилятор ДН может перемещать воздух при номинальной рабочей температуре от +20°С до +200°С, при том, чтобы температура окружающей среды не превышала температурные показатели ниже -30°С и выше +40°С.
Дымососы ДН-10 18,5 кВт разработаны в соответствии с ГОСТ 15150-69 по категории размещения 2, и могут работать в умеренном и тропическом климате. Возможны также и другие варианты установки (1), когда электродвигатель полностью защищён от неблагоприятных климатических воздействий.

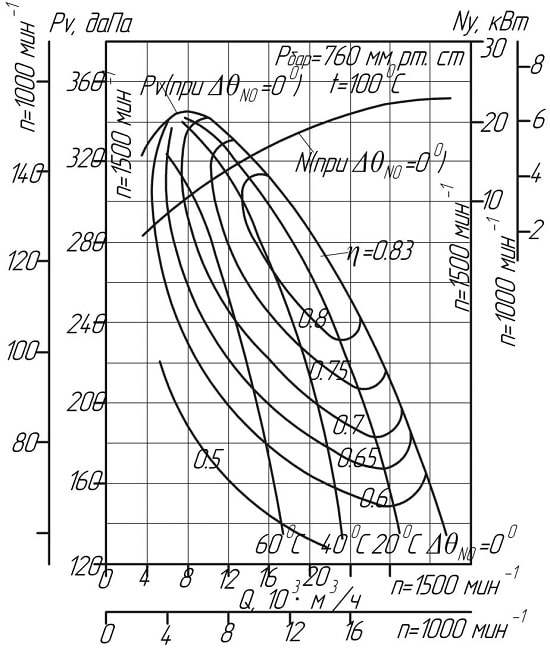

Аэродинамические показатели
Конструкция – дутьевой вентилятор ДН-10 одностороннего всасывания
Дымосос ДН-10 одностороннего всасывания комплектуется в корпус из карбонированной стали особой прочности. Данный материал полностью защищён от коррозийных образований, что позволяет получать продуктивную работу на протяжении длительного времени.
Характеристика модели – дымососы ДН-10
- Дутьевые вентиляторы ДН-10 18,5 кВт, 1000 об. центробежные;
- Модель обладает односторонним всасыванием;
- Рабочие лопатки в количестве 16 штук;
- Устройство может проводить вращение в правую и левую сторону.
Особенность установки – дутьевой вентилятор ДН-10
- Установка в системах пылеочистных установках, в газомазутных котлах;
- Установка в системы вентиляции;
- Установка в системы воздушного отопления;
- Установка для других производительных целей, для обслуживания зоны постоянных рабочих мест.
| Вентилятор |
Исполнение, № |
Мощность, кВт |
Частота вр., об/мин |
Давление, Па |
Производительность. м³/ч тыс. |
| ДН-10 |
1 |
11 |
1000 |
630-1870 |
4,1-21,9 |
| ДН-10 |
1 |
15 |
1000 |
950-1920 |
4,3-22,3 |
| ДН-10 |
3 |
15 |
1000 |
950-1920 |
4,3-22,3 |
| ДН-10 |
1 |
18,5 |
1000 |
1090-2170 |
4,3-22,3 |
| ДН-10 |
3 |
18,5 |
1000 |
1090-2170 |
4,3-22,3 |
| ДН-10 |
1 |
30 |
1500 |
1420-3460 |
6,1-32,2 |
| ДН-10 |
3 |
30 |
1500 |
1420-3460 |
6,1-32,2 |
