Как подключить водяной тепловентилятор VOLCANO VR? Схемы подключения тепловентиляторов VOLCANO VR.

ВНИМАНИЕ! Перед началом подключения тепловентиляторов необходимо отключить питание электросети! Подключение кабельных соединений должно выполняться квалифицированным персоналом в соответствии с инструкцией.

ОСТЕРЕГАЙТЕСЬ ПОДДЕЛОК И НЕ ОФИЦИАЛЬНЫХ ТЕПЛОВЕНТИЛЯТОРОВ VOLCANO!  НА НЕ ОФИЦИАЛЬНО ПРИОБРЕТЕННЫЕ ТЕПЛОВЕНТИЛЯТОРЫ VOLCANO НЕ РАСПРОСТРАНЯЕТСЯ ГАРАНТИЯ И ТЕХНИЧЕСКАЯ ПОДДЕРЖКА!


В связи с тем, что VTS Euroheat обновила свою линейку водяных тепловентиляторов VOLCANO VR, и теперь все они имеют трехскоростной электродвигатель, на наш взгляд целесообразно использовать 3-и наиболее популярные методы электрического подключения тепловентиляторов VOLCANO VR.
Номинальное сечение подключаемого провода 1.5мм2, например, ПВС 3х1.5.

Метод №1 Прямое подключение тепловентиляторов VOLCANO VR к сети

Схема подключения тепловентиляторов Volcano

На схеме наглядно показано как подключить тепловентилятор VOLCANO VR напрямую к сети. Где:
«L» - ФАЗА
«N» - НОЛЬ
«PE» - ЗЕМЛЯ
Разберем детально:

Под номером «1» у нас 1-фазное питание сети 220В-50Гц, тепловентиляторы VOLCANO VR питаются от обычной бытовой сети 220В что расширяет сферу их применения.

Под номером «2» находится главный выключатель, предохранители. Рекомендуемое предохранение: от перенапряжения (тепловентилятор VOLCANO VR – 4 A), а также дифференциальное предохранение.

В зависимости от того куда подключить питающий провод фазы, будет зависеть выбор скорости вращения электродвигателя и его производительность в м3/час (расход воздуха):

  • Максимальная мощность, фазу подключаем к разъёму №8;
  • Средняя мощность, фазу подключаем к разъёму №7;
  • Минимальная мощность, фазу подключаем к разъёму №6.

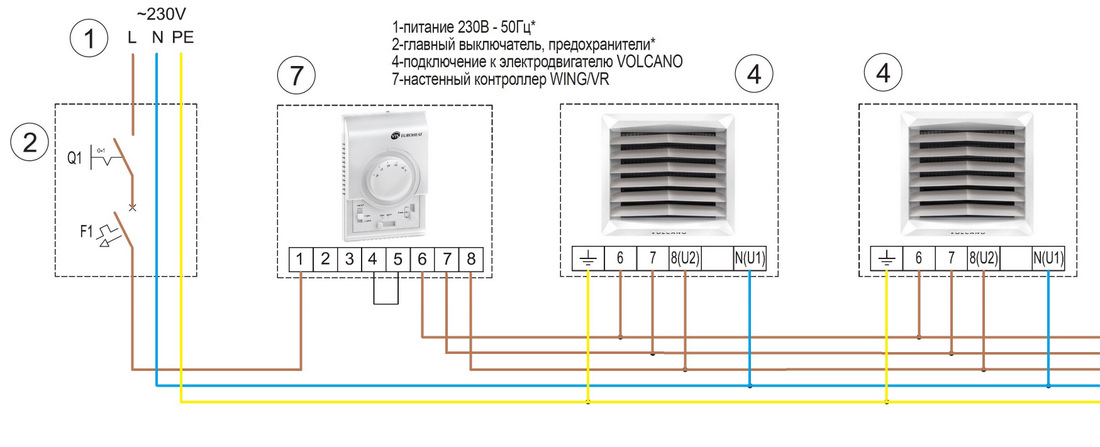

Метод №2 Подключение Тепловентиляторов VOLCANO VR через регулятор скорости и температуры WING/VR (TR110C-B)

Метод подключения №2

Преимущество:

  • Удобное переключение между скоростями (расходом воздуха) тепловентилятора, по своей структуре, он просто переключает подачу напряжения через фазу, между;
  • Управление температурой помещения, при достижении заданной температуры на регуляторе скорости и температуры WING/VR (TR110C-B) он отключает питание вентиляторов;
  • Возможность включать и выключать тепловентиляторы через выключатель на панели TR110C-B.

Максимально на один такой регулятор скорости и температуры TR110C-B можно подключить:

Рекомендуется использовать кабель 5х1мм2.

Максимальная длина кабеля от VOLCANO до регулятора TR110C-B не должно превышать 100м.

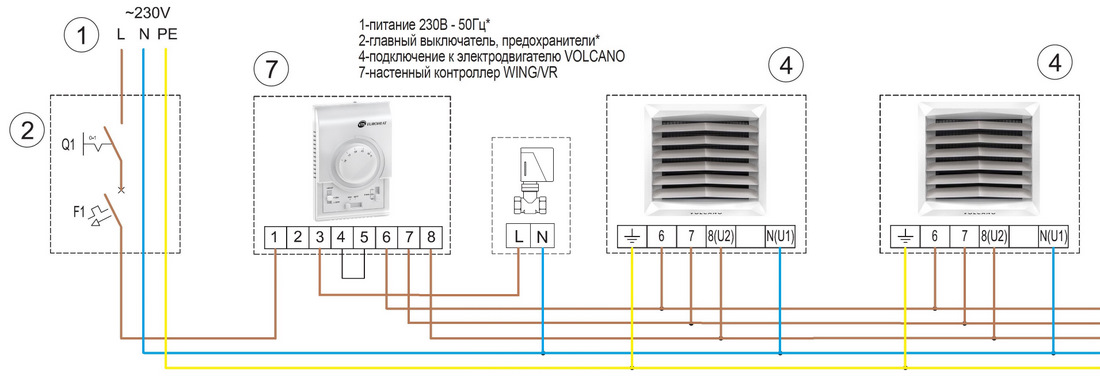

Метод №3 Подключение Тепловентиляторов VOLCANO VR через регулятор скорости и температуры WING/VR (TR110C-B) + двухходовой клапан с сервоприводом

Метод подключения №3

Дополнительным преимуществом применением двухходового сервопривода в системе отопления при помощи водяных тепловентиляторов VOLCANO VR, кроме тех что описано при методе подключения №2, есть возможность перекрыть подачу горячего теплоносителя (воды) на теплообменник тепловентилятора, тем самым если у Вас стоит система автоматики на Вашем котле, есть возможность сэкономить, газ или электричество перекрыв источник потери тепла в системе.

Подключение Тепловентиляторов VOLCANO VR с EC-двигателем через новый контроллер HMI Volcano HY art. 1-4-2801-0157

Схема подключения Контроллера HMI Volcano HY

1 - питание: 230 В - 50Гц

2 - главный выключатель, предохранитель

4 - подключение к электродвигателю Volcano

9 - контроллер HMI Volcano HY

Подключение Тепловентиляторов VOLCANO VR с EC-двигателем через новый контроллер HMI Volcano HY+ двухходовые клапаны

Схема подключение нескольких Volcano VR EC + двухходовых клапанов
