У наших покупателей часто возникает вопрос, как подключить канальный вентилятор ВЕНТС ТТ ПРО и ВЕНТС ТТ? Вентиляторы ВЕНТС ТТ ПРО / ВЕНТС ТТ имеют двухскоростной электродвигатель. В этой статье я наглядно покажу и расскажу, как смонтировать вентилятор в систему воздуховодов, тонкости монтажа вентилятора и небольшие хитрости. Покажу три способа подключения ВЕНТС ТТ ПРО к сети электропитания.
Вы также можете посмотреть видео, снятое для этой статьи, где детально изложено подключение вентилятора с примером его работы при различных способах подключения.
Монтаж вентилятора ВЕНТС ТТ ПРО / ВЕНТС ТТ

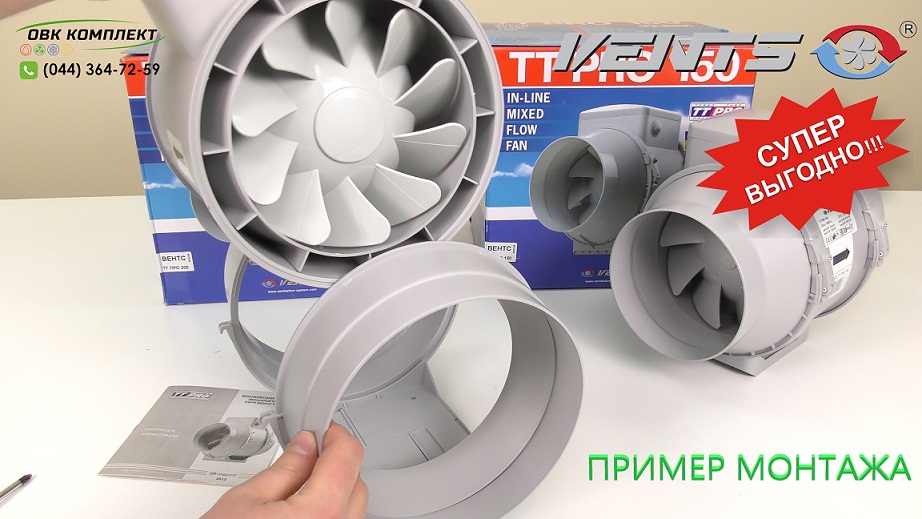

Вентиляторы серии ВЕНТС ТТ ПРО / ВЕНТС ТТ - отлично спроектированные и хорошо продуманные вентиляторы, они достаточно просто монтируются в воздуховоды круглого сечения. Достаточно выкрутить два самореза на специальных хомутах с защелками и вынуть блок вентилятора с электродвигателем и клеммной коробкой (Рис.1).
Рис.1

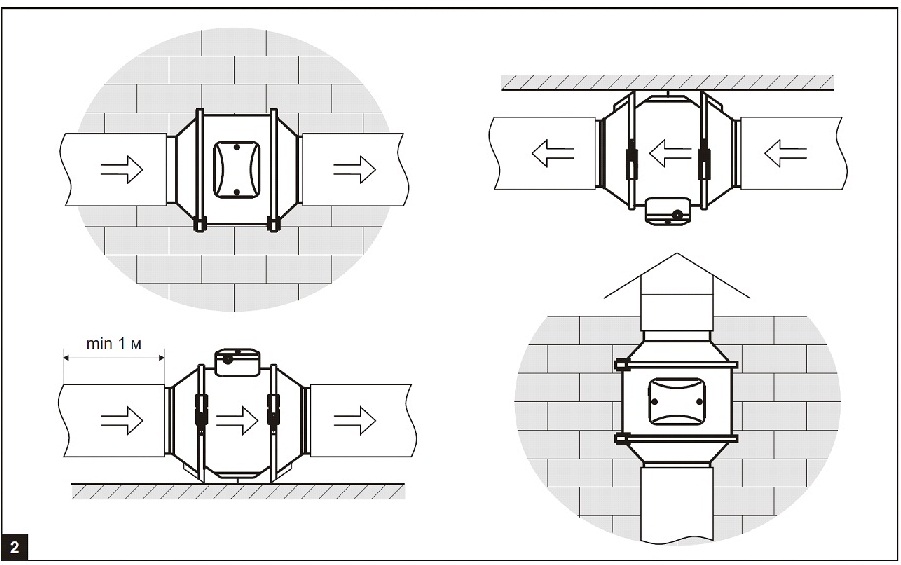

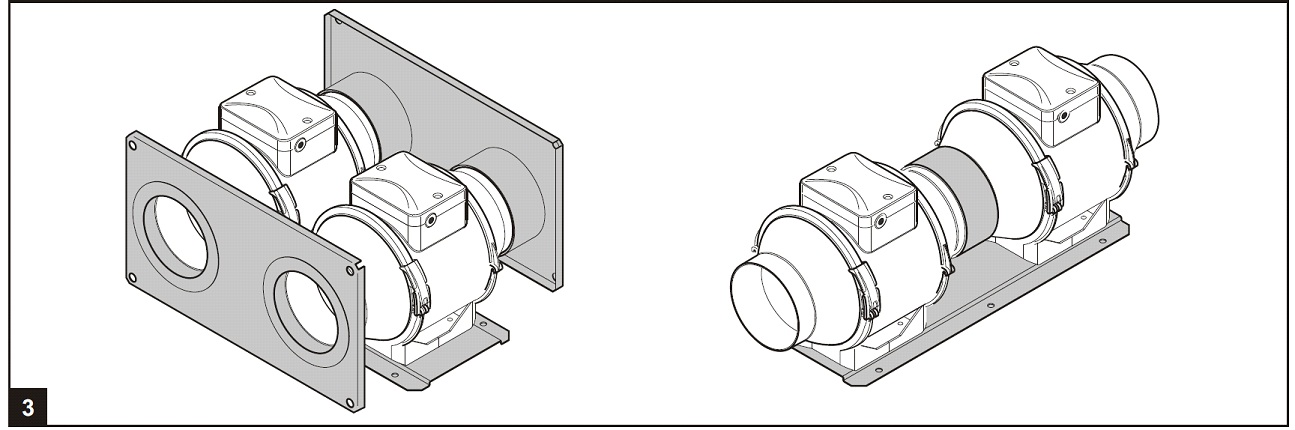

Канальные вентиляторы можно устанавливать горизонтально или вертикально - на стене, на потолке либо на полу (Рис.2). Как отдельно, так и в составе наборов с параллельным или последовательным соединением (Рис.3). При горизонтальной установке вентилятора нужно обеспечить со стороны патрубка всасывания воздуховод длиной не менее 1 метра, при вертикальной - козырек, предотвращающий попадание влаги в вентилятор (Рис.2).
Рис.2
Рис.3

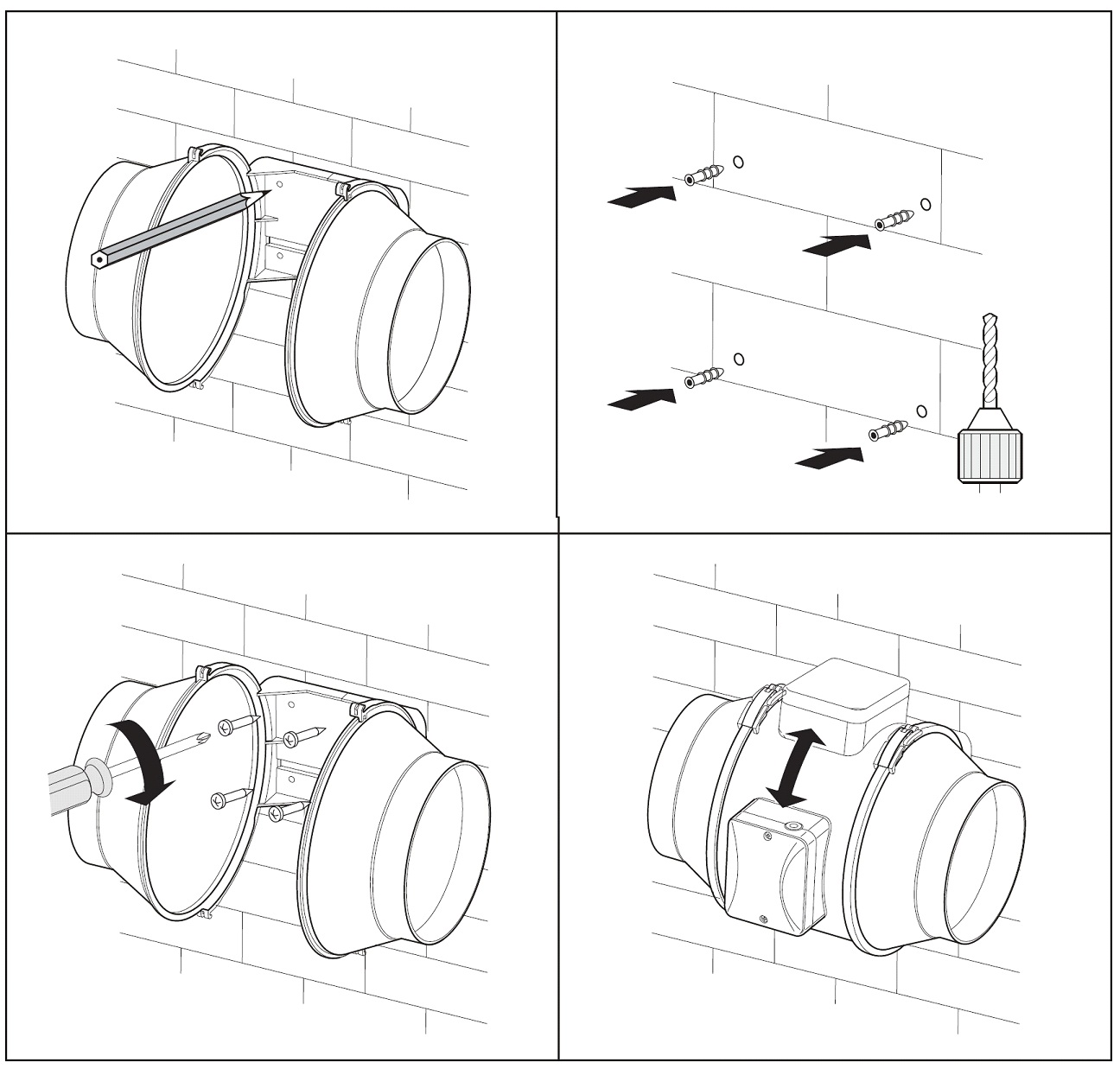

Как смонтировать вентилятор к стене или потолку, смотрите на (Рис.4), при этом нет разницы, где и в каком положении будет клеммная коробка.
Рис.4

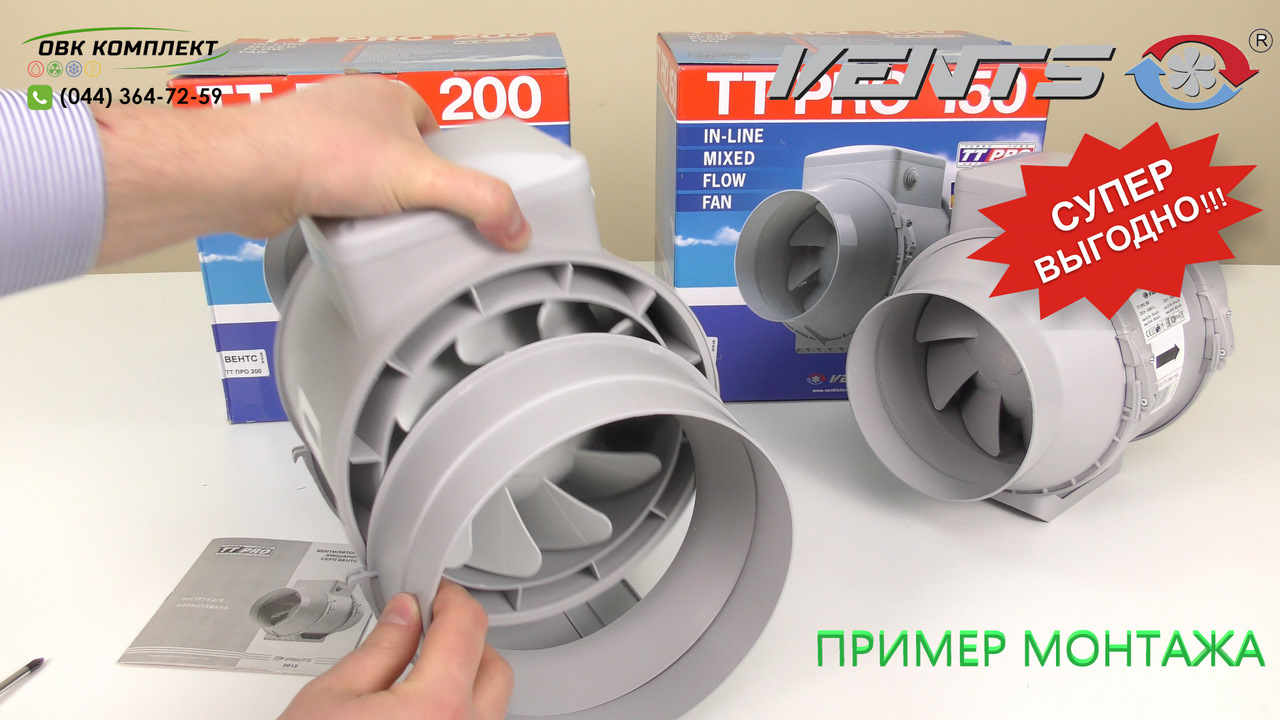

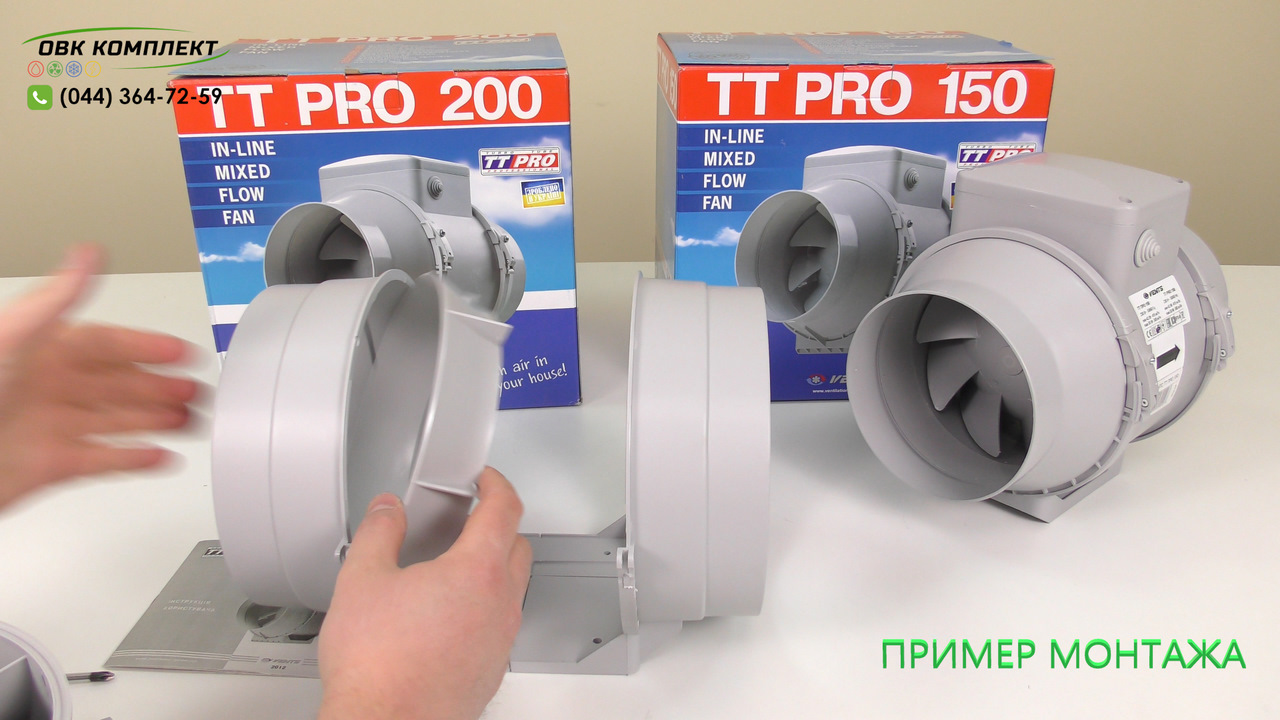

А хитрость монтажа заключается в том, что можно легко вынуть центральный блок двигателя с вентилятором и поменять направление воздушного потока. Например, поменяв работу вентилятора с притока на вытяжку - развернув центральный блок в обратном направлении, смотреть (Рис.5). Не забыв предварительно поменять местами пластиковый переходник, смотреть (Рис.6) - он всегда должен быть с той стороны, где и крыльчатка вентилятора.
Рис.5
Рис.6
Способы подключения канальных вентиляторов серии ВЕНТС ТТ ПРО / ВЕНТС ТТ к сети электропитания
ПЕРЕД ПРОВЕДЕНИЕМ ЛЮБЫХ МОНТАЖНЫХ ИЛИ РАБОТ ПО ПОДКЛЮЧЕНИЮ ВЕНТИЛЯТОРА - ОБЕСТОЧИТЬ ПРОВОДА, ИДУЩИЕ К ВЕНТИЛЯТОРУ!!!
Есть три основных способа подключения вентилятора:
1 Метод. Прямое подключение вентилятора к сети электропитания
ПРЕДУПРЕЖДЕНИЕ! НЕЛЬЗЯ ОДНОВРЕМЕННО ПОДКЛЮЧАТЬ ФАЗУ И НОЛЬ К РАЗЪЕМАМ «L1» И «L2», В ЭТОМ СЛУЧАЕ ВЕНТИЛЯТОР СГОРИТ И НЕ ПОДЛЕЖИТ ОБМЕНУ!
Этот метод предполагает подключение вентилятора через провод напрямую к клеммной коробке вентилятора.

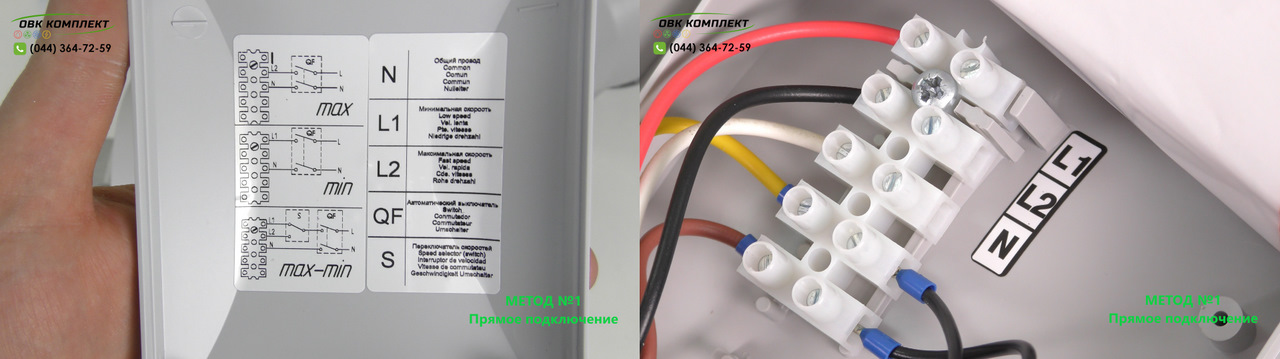

Для подключения вентилятора рекомендуем использовать провод ПВС 2х1 - это круглый изолированный провод с двумя изолированными друг от друга гибкими медными жилами с сечением провода 1мм2. На крышке клеммной коробки, смотрите (Рис.7) и в инструкции, которая идет с вентилятором, есть схема подключения вентилятора.

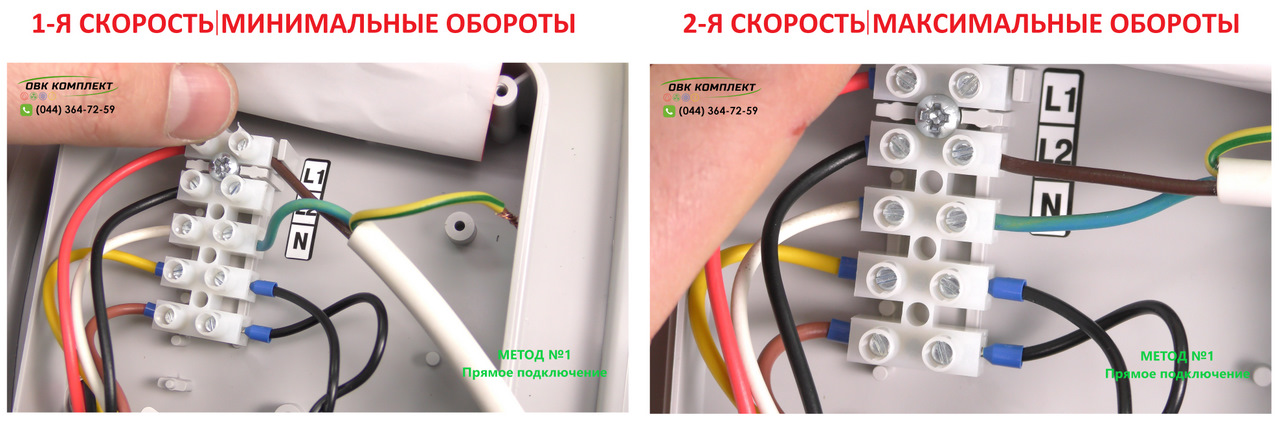

Расскажу Вам простыми словами. Если подключить фазу, обычно это коричневый провод, к разъёму «L1» на вентиляторе, а «ноль», синий провод, к разъему «N», это будет его первая скорость (средний воздушный поток). Если подключить фазу, коричневый провод, к разъёму «L2» на вентиляторе, а «ноль», синий провод, к разъему «N», это будет его MAX скорость, смотреть (Рис.8).
Если Вы перепутаете провода, фазу и ноль, ничего страшного не будет!
Рис.7
Рис.8
2 Метод. Подключение вентилятора через тиристорный регулятор скорости ВЕНТС РС-1-300
При данном подключении вентилятора есть два существенных преимущества: первое - он выступает в качестве выключателя вентилятора, второе - им можно плавно, не ступенчато, отрегулировать обороты вентилятора, уменьшая или увеличивая максимальный расход воздуха в м3/час, при этом уменьшается или увеличивается потребление электропитания вентилятора, что может существенно сэкономить деньги на электропитании. Есть и неприятный минус в виде того, что, уменьшая скорость вращения электродвигателя, появляется неприятный электрический шум вентилятора, это немного играет на нервах.
Подключение через регулятор скорости ВЕНТС РС-1-300 очень простое: «Ноль» (синий провод) подается на разъем вентилятора «N», а провод «Фазы» (коричневый провод) сначала подключается к разъему «L» на регуляторе скорости, а потом выходит провод от разъема «M» на регуляторе скорости к разъему «L2» на вентиляторе, смотреть (Рис. 9).
Еще проще говоря, в разрыв провода Фазы врезается регулятор!
Рис.9
3 Метод. Подключение вентилятора через двухскоростной переключатель скорости ВЕНТС П2-1-300
Этот метод подключения вентилятора считают самым правильным. Если говорить простыми словами - он просто включает и выключает вентилятор и переключает питание Фазы между разъемами «L1» и «L2» на вентиляторе.
На Рис.10 показано, как вентилятор подключается через переключатель скорости ВЕНТС П2-1-300. Снизу фото будет описание способа подключения.
Рис.10

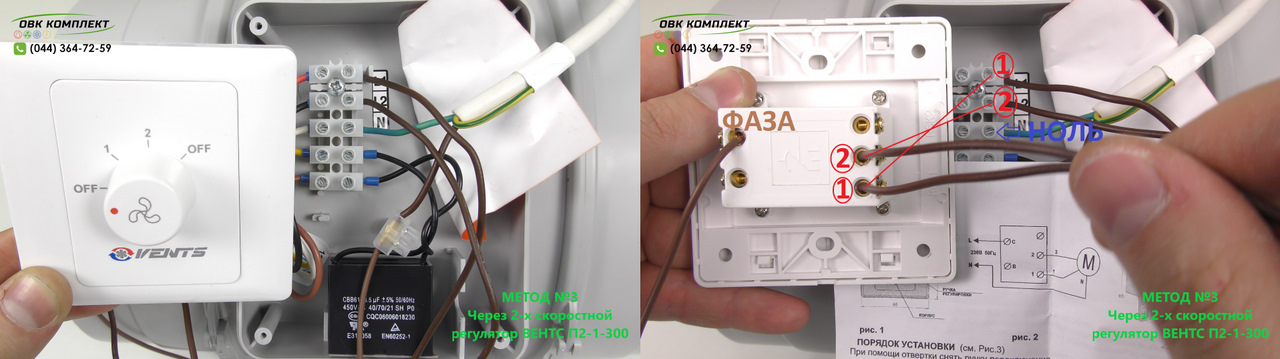

Вместе с переключателем скорости ВЕНТС П2-1-300 идет инструкция, там есть схема подключения, смотреть справа на Рис. 10. На самом регуляторе разъемы не подписаны, поэтому я подключал наглядно, прислонив переключатель к схеме подключения. Провод Фазы я подал на левый верхний разъем, два исходящих провода я подключил как по схеме, наглядно видно на Рис.10, 1-1 и 2-2. При таком подключении, когда включаете на регуляторе «1» единичку - вентилятор работает на средних своих оборотах, когда переключаете на «2» двоечку - вентилятор работает на полную свою мощность. Очень хорошо, что можно выключать вентилятор как со средних, так и с максимальных оборотов.
