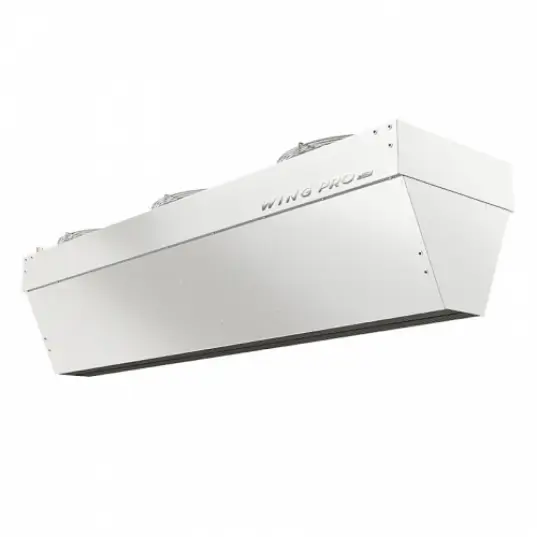

Промышленная воздушно-тепловые завесы WING PRO W200 R2 EC предназначены для эффективной изоляции внутренней среды от внешних воздействий, таких как пыль, газы, насекомые и изменения температуры. Воздушные завесы широко используются в коммерческих и общественных зданиях, а также в промышленности, для обеспечения комфортных условий внутри помещений, снижения потерь энергии и поддержания чистоты воздуха. Эффективность воздушных завес состоит в том, что они создают воздушный барьер, который сохраняет стабильные климатические параметры в помещении, при этом не ограничивая доступ людей и транспорта. Управление данной моделью происходит с помощью сенсорного контроллера HMI WING EС. В модели присутствует 2-ух рядный водяной теплообменник, который обеспечит дополнительный нагрев воздуха. Особенностью данной модели является наличие EC-двигателя, который обеспечивает до 40% экономии электроэнергии!
Габаритные размеры тепловой завесы WING PRO W200 R2 EC
Конструкция
Корпус данной модели изготовлен из оцинкованной стали. Устройство оборудовано мощным ЕС-двигателем, который гарантирует долговечную работу и экономит до 40% электроэнергии. Класс защиты - IP54. Нагрев воздуха обеспечивает 2-ух рядный водяной теплообменник. Подача воздуха осуществляется двумя осевыми вентиляторами, оборудованными защитными решётками. Качественные подшипники и профиль лопаток обеспечат бесшумную и долговечную работу!
Монтаж
Воздушная завеса WING PRO W200 R2 EC поддерживает вертикальный и горизонтальный монтаж. Место монтажа нужно подбирать с учётом нагрузок, вибраций и массы установки. Перед началом монтажных работ необходимо отключить питание установки!
Управление
Управление данным устройством производится при помощи сенсорного контроллера HMI WING EC. Он обладает современным дизайном и чётким изображением. При помощи одного контроллера можно управлять до 4 завесами WING PRO 200 или до 6 - WING PRO 150. Основные преимущества и возможности:
- сенсорный дисплей;
- возможность работы по календарю на каждый день недели;
- работа с BMS-системами;
- работа с дверным датчиком;
- встроенный термостат;
- регулирование скорости в 3-х уровневом режиме.
Одной из особенностей также является наличие функции Door Optimum. обеспечивает надежную защиту при открытии дверей, при этом оптимизируя затраты на их эксплуатацию. Она позволяет поддерживать работу воздушной завесы с минимальной скоростью, чтобы моментально предотвращать проникновение внешнего воздуха, когда дверь открывается. При этом, при открытии двери, скорость потока воздуха также автоматически увеличивается на +1 или +2, в зависимости от настройки.
Дальность воздушного потока тепловой завесы WING PRO W200 R2 EC
Схема подключения тепловой завесы WING PRO W200 R2 EC к сети:
Обозначения:
- 1. Питание: PE - заземление; L - фаза; N - ноль.
- 2. Главный выключатель, предохранители*.
- 4. Завеса WING PRO EC.
- 5. Клапан с сервоприводом**.
- 6. Концевой выключатель**.
- 9. Контроллер HMI WING EC.
*Внимание! Комплект поставки не включает в себя: главный выключатель, предохранители и питающий кабель.
**Внимание! Не подключайте одновременно клапан с сервоприводом (5) вместе с датчиком двери (6). Выберите один из элементов!
Технические характеристики тепловой завесы WING PRO W200 R2 EC:
| Модель |
WING PRO W150 R2 EC |
WING PRO W200 R2 EC |
| Максимальная ширина дверей для одного устройства, м |
1.5 |
2.0 |
| Максимальная высота дверей, м |
7 |
7 |
| Максимальный расход воздуха, м³/ч |
7300 |
10700 |
| Диапазон тепловой мощности, кВт |
17-58 |
28-88 |
| Максимальная температура теплоносителя, °C |
130 |
130 |
| Максимальное рабочее давление, мПа |
1.6 |
1.6 |
| Диаметр присоединительных патрубков |
3/4" |
3/4" |
| Напряжение питания, В/фаза/Гц |
~230/1/50 |
~230/1/50 |
| Мощность двигателей, шт. x кВт |
2 x 0.25 |
3 x 0.25 |
| Номинальный ток, шт. x А |
2 x 1.3 |
3 x 1.3 |
| Уровень шума (1/2/3 скорости), Дб |
45/54/62 |
45/55/63 |
| Масса (без воды), кг |
53.6 |
69.6 |
| Степень защиты |
IP54 |
IP54 |
Тепловые завесы WING PRO W200 R2 EC производятся в Польше на заводе VTS (ВТС), который является крупным Европейским производителем и экспортером воздушно-отопительного и вентиляционного оборудования. Качество водяных тепловентиляторов соответствует европейским и международным стандартам и требованиям по энергоэффективности, надежности и безопасности, что подтверждается соответствующими сертификатами.
