Основная характеристика - скважинный насос Wilo TWU 3.02-06-HS-ECP-B
Погружной насос Wilo TWU 3.02-06-HS-ECP-B – усовершенствованная модель с высоким уровнем продуктивности, которая используется для подачи чистой воды из частных скважин, колодцев, цистерн или любых других накопительных резервуаров. Насос данной серии также возможно применять в системах водоснабжения для полива и орошения.
Модель используется для перекачивания только чистой воды, без содержания абразивных или длинноволокнистых частиц и примесей. Насос предназначен для полного погружения, при максимальной глубине погружения 150 м и содержанием песка не более 50 г/м³.
Номинальная рабочая температура скважинного насоса Wilo TWU3.02-06-HS-ECP-B от +3°C до +35°C. Насос работает от сети бесперебойного питания в 220 В и 50 Гц.
Класс защиты насоса – IP58.
Модель отвечает высоким показателям европейского качества и идет с гарантией от завода изготовителя.

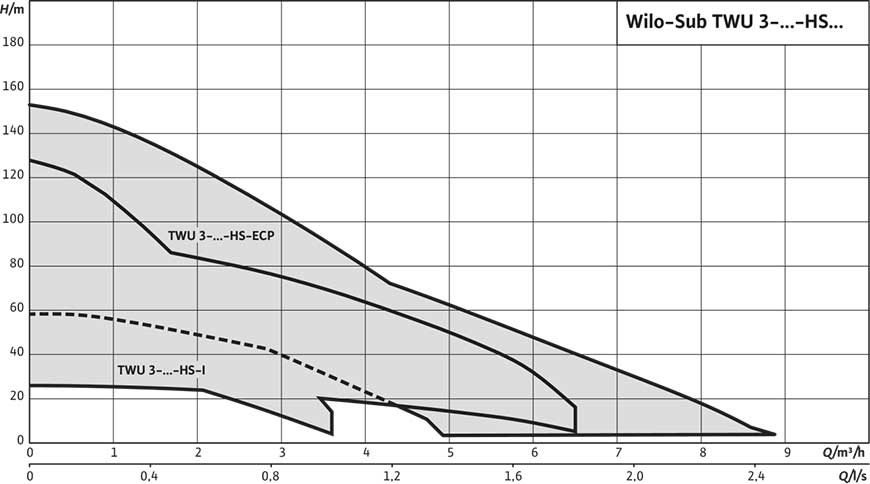

Шкала производительности

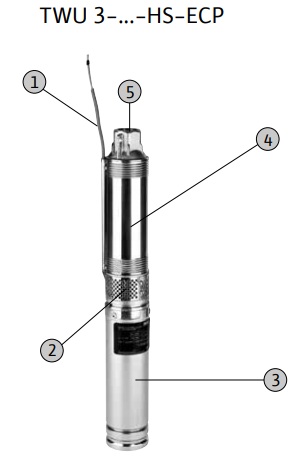

Конструкция насоса
Гидравлическая часть насоса изготовлена из нержавеющей стали. Радиальное рабочее колесо в секционном исполнении, обратный клапан, а также все детали, которые контактируют с перекачиваемой средой изготовлены из стойкого к коррозии материала.
Насос комплектуется некорродирующим асинхронным электродвигателем для подключения к частотному преобразователю, который входит в комплект поставки (HS-E…). Модель также подходит для непосредственного подключения к электрической сети (HS-I…). Электродвигатель, заполненный маслом, а также имеющий возможность перемотки и комплектацией самосмазывающимися подшипниками, рассчитанный на высокий уровень вращения до 8400 об/мин.
Охлаждение электродвигателя происходит за счет перекачиваемой жидкости. Работа двигателя должна происходить только в погруженном состоянии. Следует точно соблюдать предельные значения макс. температуры перекачиваемой жидкости. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него, в зависимости от условий эксплуатации. Горизонтальный монтаж выполняется с охлаждающим кожухом.
1. Кабель;
2. Всасывающий патрубок;
3. Корпус электродвигателя;
4. Корпус гидравлической части;
5. Подсоединение к напорному патрубку;
6. Встроенный частотный преобразователь.
Технические характеристики
Погружной насос:
- Электрическое подсоединение:HS-E…: 1~230 В, 50/60 Гц (подсоединение через частотный преобразователь к однофазной сети)HS-I…: 1~230 В, 50/60 Гц (прямое подсоединение к однофазной сети)
- Режим работы в погруженном состоянии: S1
- Температура перекачиваемой жидкости: 3-35 °C
- Минимальная скорость обтекания электродвигателя: 0,08 м/с
- Макс. содержание песка: 50 г/м3
- Макс. количество пусков: 30 /h
- Макс. глубина погружения: 150 м
- Степень защиты: IP 58
- Напорный патрубок: Rp 1/Rp !¼
Частотный преобразователь для исполнения «HS-E…»:
- Подключение к сети: 1~230 V, 50/60 Hz
- Выход: 3~230 В/макс.140 Гц/макс. 2,2 кВт
- Температура перекачиваемой жидкости: 3-50 °C
- Макс. давление: 8 бар
- Степень защиты: IP X5
- Подсоединение напорного патрубка: G 1¼
Комплектация частотным преобразователем
Модель „HS-E…“ с внешним частотным преобразователем, для эксплуатации насоса с частотой вращения до 8400 об/мин, обладает следующими дополнительными особенностями оснащения:
- Функция регулирования «CP» при постоянном давлении;
- Предотвращение частых циклов переключений (синхронизация) путем контроля герметичности;
- Защита от сухого хода с помощью автоматического сброса;
- Изменение направления вращения;
- Настройка максимального уровня тока и заданного давления;
- Индикация давления на дисплее;
- Настройки, индикации рабочего состояния и сообщения об ошибках отображаются с помощью светодиодов или на дисплее.
Функция регулирования „CP“: Постоянное давление
Благодаря эксплуатации с частотным преобразователем частота вращения агрегата автоматически приводится в соответствие с текущим расходом воды. Благодаря этому погружной насос всегда поставляет постоянное давление.
Конструкция частотного преобразователя
1. Крышка;
2. Нижняя часть корпуса;
3. Резьбовое соединение корпуса;
4. Кабель ввода;
5. Проводка кабеля;
6. Клемма "MOTOR";
7. Клемма "LINE";
8. Клемма заземления.
Главные преимущества
- Постоянный регулируемый уровень давления за счет внешнего частотного преобразователя со встроенным управлением (TWU 3 HS-ECP);
- Простая установка без монтажа дополнительных датчиков для регулировки давления (TWU 3 HS-ECP);
- Высокая производительность благодаря встроенному частотному преобразователю с постоянной частотой вращения электродвигателя 8400 об/мин (TWU 3 HS-I);
- Снижение расходов на бурение скважины и монтаж за счет небольшого диаметра и меньшего объема строительных работ;
- Обширные функции защиты и контроля для обеспечения безопасности эксплуатации.

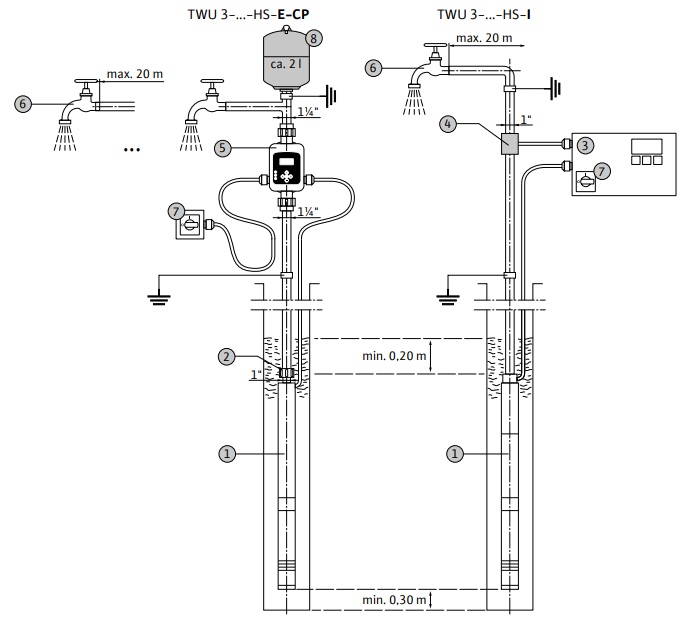

Пример монтажа насоса
1. Агрегат;
2. Переходник 1 дюйм - 1 1/4 дюйма;
3. Прибор управления;
4. Отдельный датчик давления (предоставляется заказчиком);
5. Внешний частотный преобразователь;
6. Водоразборная точка;
7. Главный выключатель;
8. Расширительный мембранный бак.
