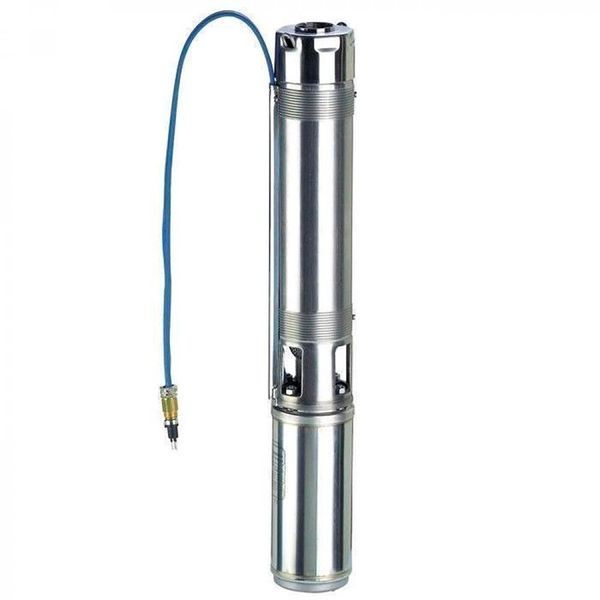

Основная информация - скважинный насос Wilo TWU 4-0207-DM-C
Погружной насос Wilo TWU 4-0207-DM-C – качественная модель с повышенным уровнем производительности, которая используется для подачи чистой воды из частных скважин, колодцев, цистерн или любых других накопительных резервуаров. Насос данной серии также возможно применять в системах водоснабжения для полива и орошения. Также насос подойдет для создания нужного уровня давления в системе или понижения уровня воды.
Модель используется для перекачивания только чистой воды, без содержания абразивных или длинноволокнистых частиц и примесей. Насос предназначен для полного погружения, при максимальной глубине погружения 150 м и содержанием песка не более 50 г/м³.
Номинальная рабочая температура скважинного насоса Wilo TWU 4-0207-DM-C от +3°C до +30°C.
Класс защиты насоса – IP68.
Установка насоса возможна как в горизонтальном, так и вертикальном положении. Модель отвечает высоким показателям европейского качества и идет с гарантией от завода изготовителя.
Габаритные размеры
| Модель |
Размеры, мм |
| H |
H1 |
H2 |
W |
| TWU 4-0207-DM-C |
521 |
271 |
250 |
500 |
Шкала производительности
Конструкция насоса
Гидравлическая часть насоса изготовлена из нержавеющей стали. Радиальное или полуаксиальное рабочее колесо в секционном исполнении изготовлено из норила. Обратный клапан, а также все детали, которые контактируют с перекачиваемой средой, изготовлены из стойкого к коррозии материала.
Насос работает при помощи стойкого к коррозии электродвигателя прямого пуска. Герметично залитый электродвигатель, пропитанный смолой, с обмоткой с изолирующей лакировкой. Также в комплект входят самосмазывающиеся подшипники, наполненные водно-гликолевой смесью.
Охлаждение электродвигателя происходит за счет перекачиваемой жидкости. Работа двигателя должна происходить только в погруженном состоянии. Следует точно соблюдать предельные значения макс. температуры перекачиваемой жидкости. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него, в зависимости от условий эксплуатации. Горизонтальный монтаж выполняется с охлаждающим кожухом.
Характеристика конструкции и функционирования
На рисунке представлен процесс горизонтального монтажа насоса, с целью получения наилучших рабочих показателей:
1. Агрегат;
2. Подъемный трубопровод;
3. Коммутационный аппарат;
4. Запорная арматура;
5. Головка колодца;
6. Минимальный уровень воды;
7. Датчики уровня;
8. Хомут для труб;
9. Монтажный хомут;
10. Кабельный хомут;
11. Линия электропитания;
12. Фланец;
13. Устройство защиты от сухого хода.
Главные преимущества
- Детали, которые контактируют с перекачиваемой жидкостью, изготовлены из устойчивых к коррозии материалов;
- Насос комплектуется встроенным обратным клапаном;
- Модель довольно износостойкая благодаря всплывающим рабочим колесам;
- Удобный для техобслуживания электродвигатель.
Оснащение насоса
- Многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами;
- Герметизированные электродвигатели;
- Встроенный обратный клапан;
- Муфта в соответствии с NEMA;
- Однофазный или трехфазный электродвигатель;
- Термическое реле электродвигателя для однофазного электродвигателя.
Пример монтажа насоса
Комплект предварительно смонтированный на заводе изготовителе состоит из таких узлов:
- Мембранный бак на 18 л;
- Манометр;
- Запорный вентель.
1. Агрегат;
2. Соединительный кабель двигателя;
3. Крепежный канат;
4. Резьбовой патрубок 1 1/4;
5. Резьбовой патрубок 1";
6. Fluidcontrol;
7. Подключение к сети;
8. Комплект манометрической схемы;
9. Тройник;
10. Заполнительный клапан для мембранного мембранного сосуда;
11. Патрубок на манометре.
