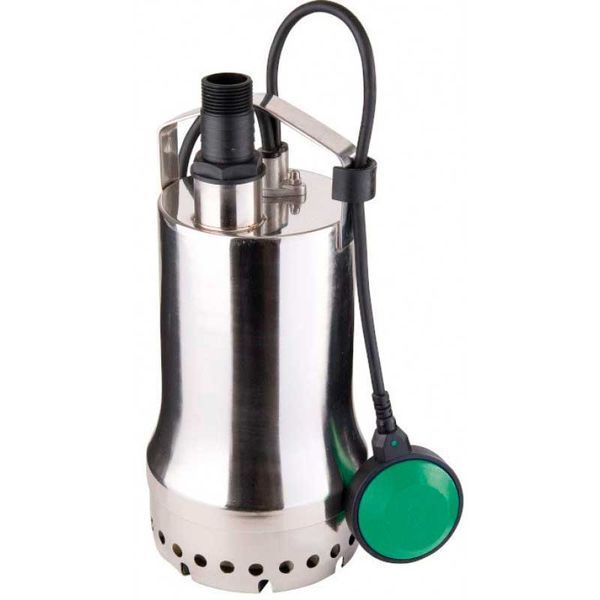

Основная информация - дренажный насос Wilo TS 32/9A
Погружной дренажный насос Wilo TS 32/9A - модель с повышенным уровнем производительности, которая применяется для перекачивания предварительно очищенной жидкости без фекалий, твердых частиц и волокнистых элементов. Насос также подойдет для перекачивания слегка загрязненной воды без абразивных элементов.
Номинальная рабочая температура насоса Wilo TS 32/9A +35°C. При кратковременном использовании насоса (до 3х минут), максимальная температура перекачиваемой жидкости может доходить до +90°C.
Класс защиты насоса – IP68.
Модель отвечает высоким показателям европейского качества и идет с гарантией от завода изготовителя.
Габаритные размеры
Шкала производительности
Конструкция дренажного насоса Wilo TS 32/9A
Погружной насос для стационарной и мобильной установки в погруженном состоянии для полностью автоматического режима благодаря установленному поплавковому выключателю.
Насосы серии TS комплектуется открытым многолопастным рабочим колесом и имеют свободный проход в 10 мм согласно. Подсоединение для напорного патрубка выполнено в виде вертикального резьбового соединения.
За счет функции Twister насос непрерывно создает завихрение в области всасывания, тем самым предотвращая опускание и отложение оседающих веществ. Благодаря этому исключается загрязнение дна шахты и снижается риск образования неприятных запахов. Функцию Twister можно дезактивировать.
1. Кабель и поплавковый выключатель;
2. Клемма (зажим) для поплавкового выключателя;
3. Колпачковая гайка;
4. Корпус;
5. Крышка двигателя верхняя;
6. Болт;
7. Корпус двигателя;
8. Манжетное уплотнение вала;
9. Стопорное кольцо;
10. Шайба;
11. Скользящее торцевое уплотнение;
12. Уплотнение;
13. Уплотнительное;
14. Кольцо;
15. Корпус уплотнения;
16. Манжетное уплотнение вала;
17. Уплотнительное кольцо;
18. Опорное кольцо;
19. Болт;
20. Корпус насоса;
21. Рабочее колесо;
22. Шайба;
23. Колпачковая гайка;
24. Фильтр на всасывающем патрубке;
25. Болт;
26. Штуцер Ø 32 мм/R 1;
27. Обратный клапан (без рис.);
28. Контрольная плата;
29. Взмучивающее устройство.
Электродвигатель насоса
Насос комплектуется погружным электродвигателем однофазного типа с рубашкой охлаждения (охлаждение осуществляется за счет перекачиваемой жидкости, протекающей между корпусом насоса и корпусом электродвигателя) и встроенной защитой от тепловой перегрузки с функцией автоматического повторного включения.
Со стороны перекачиваемой жидкости имеется скользящее торцевое уплотнение, со стороны электродвигателя расположено манжетное уплотнение вала. Между уплотнениями находится уплотнительная камера, заполненная белым маслом.
Насос оснащен кабелем электропитания длиной 10 м со штекером с защитным контактом, а также поплавковым выключателем.
Пример установки
На рисунке представлена процесс монтажа насоса.
Главные преимущества
- Прочный, ударостойкий корпус из нержавеющей стали – идеален для мобильного использования;
- Взмучивающее устройство (TSW): всегда чистая насосная шахта и не возникает запаха от перекачиваемых жидкостей;
- Быстрая установка готового к подключению насоса (Plug & Pump);
- Охлаждающий кожух и контроль температуры электродвигателя;
- Высококачественное уплотнение двигателя с дополнительным устройством отделения загрязнений;
- Съемный кабель электропитания и поплавковый выключатель.
Комплект поставки насоса
- Насос с кабелем, штекером и установленным поплавковым выключателем;
- С прилагаемым обратным клапаном;
- Наконечник для подсоединения шланга (Ø 32 мм, R1);
- Инструкция по монтажу и эксплуатации.
