Габаритные размеры - пылевой вентилятор ВЦП 5-45 (ВРП 100-45) №3,15 3 кВт, 3000 об.

| № вентилятора |
Hmax |
H1 |
А |
В |
Lmax |
L1 |
D |
E |
C1 |
n |
d |
a |
a2 |
A1 |
A2 |
t1 |
t2 |
n1 |
n2 |
| ВЦП 5-45 (ВРП) № 3,15 |
540 |
210 |
162 |
490 |
428 |
92 |
264 |
215 |
293 |
10 |
8,5 |
190 |
115 |
219 |
150 |
73 |
75 |
3 |
2 |
Применение – пылевой радиальный вентилятор ВЦП 5-45, ВРП 100-45
Пылевой вентилятор ВРП 100-45 – востребованная модель, которая может применяться в мелкой или крупной промышленности, с целью продуктивной работы в воздуховодных системах, где требуется производить удаление или перемещение различных газовоздушных смесей, в которых может содержаться пыль или твёрдые частицы, при их концентрации не более 1 кг/м³.
Радиальные вентиляторы ВЦП 5-45 также могут перемещать любой другой воздух, без содержания маслянистых, химических, волокнистых или липких материалов. Номинальная рабочая температура воздуха 80°С, при общем содержании примесей в воздухе до 1000000 мг/м3 (1 кг/м3).

Вентилятор пылевой ВРП 100-45 (ВЦП 5-45) проводит такую работу:
- Удаление древесной стружки или пыли из деревообрабатывающих станков;
- Удаление металлической стружки и пыли из металлообрабатывающих станков;
- Проведение санитарно-технических и производственных целей в стационарных условиях;
- Удаления пыли во время обработки шерсти, хлопка и т.д.;
- Применение в пылеочистных установка и системах пневмотраспорта.
Номинальный технологический стандарт в соответствии с ТУ 22-4577-79 и стандарту конструкции согласно ГОСТ 5976-73.
Общая информация – радиальный вентилятор ВЦП 5-45 №3,15 2,2 кВт, 3000 об.
- одностороннее всасывание воздуха;
- корпус изготовлен по спирально поворотному стандарту;
- рабочие лопатки радиально прямого типа;
- лопатки - количество 8 шт.;
- направление вращения – вправ/влевое;
- схема исполнения - № 1;
- вентилятор может изготавливается из углеродистой или нержавеющей стали, разнородных материалов, а также алюминиевых сплавов высокой прочности;

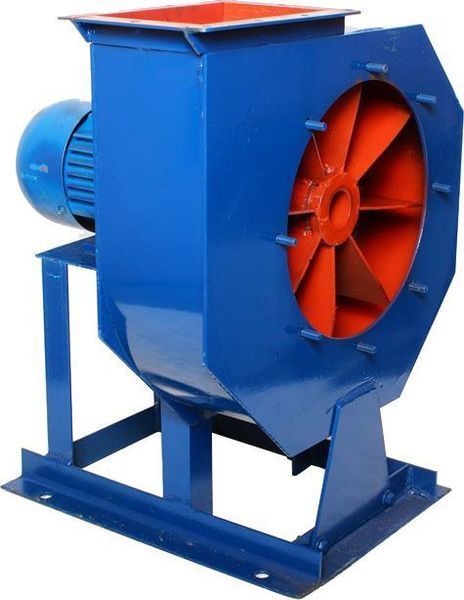

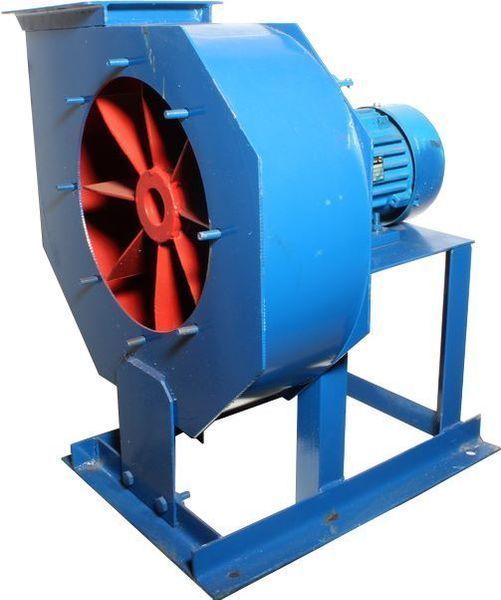

Особенность конструкции – пылевой вентилятор ВРП 100-45 №3,15
Корпус радиального пылевого вентилятора ВЦП 5-45 (ВРП 100-45) может изготавливаться из углеродистой или нержавеющей стали, разнородных материалов, а также алюминиевых сплавов высокой прочности. Конструкция представляет собой спиралевидную неразъёмную конструкцию.
На передней стенке корпуса располагается входной патрубок с фланцем цилиндрической формы. Для обеспечения лучшей герметичности выходной патрубок приваривают к корпусу, а зазоры между входными патрубками и рабочим колесом можно регулировать.
Рабочее колесо представляет собой сварную конструкцию, на которой располагается 8 прямых лопаток, ступицы и две звездочки.
Установка – вентилятор радиальный ВРП 100-45
Перед запуском вентилятор пылевой радиальный ВЦП 5-45 №3,15, нужно внимательно осмотреть и проверить все узлы. Далее провести весь ряд описанных ниже операций:
- Убедитесь в том, что рабочее колесо легко и плавно вращается;
- Проведите проверку и регулировку осевого и радиального зазора;
- Проверьте качество затяжки болтов и насколько хорошо закреплено рабочее колесо;
- Заземлите корпус вентилятора и двигателя;
- Ненадолго включите/выключите вентилятора, чтобы проверить направление вращения рабочего колеса. Направление должно соответствовать стрелкам указателям на корпусе вентилятора;
- Провести присоединение нагнетательных и всасывающих воздуховодов с помощью гибких вставок.
После проверки необходимо запустить вентилятор. И если во время работы вентилятор издаёт нежелательные шумы или стуки, то требуется проверить вентилятор пылевой ВРП 100-45 на предмет неправильного подключения или поломок.
| Вентилятор |
Двигатель |
Мощность, кВт |
Частота вр., об/мин |
Давление, Па |
Производительность. м³/ч тыс. |
Вес, кг |
| исполнение № 1 |
| ВЦП 5-45 (ВРП) № 3,15 |
АИР71B4
|
0,75 |
1500 |
576-508 |
2,19-1,56 |
- |
| ВЦП 5-45 (ВРП) № 3,15 |
АИР80B4 |
1,5 |
1500 |
610 |
3,2 |
- |
| ВЦП 5-45 (ВРП) № 3,15 |
АИР80А2 |
1,5 |
3000 |
2008-1740 |
0,71-1,85 |
48 |
| ВЦП 5-45 (ВРП) № 3,15 |
АИР80В2 |
2,2 |
3000 |
2008-1330 |
0,71-2,85 |
50 |
| ВЦП 5-45 (ВРП) № 3,15 |
АИР90L2 |
3 |
3000 |
2008-1129 |
0,71-3,37 |
52 |
| исполнение № 5 |
| ВЦП 5-45 (ВРП) № 3,15 |
АИР80В2 |
2,2 |
3000 |
2008-1330 |
0,71-2,85 |
50 |
| ВЦП 5-45 (ВРП) № 3,15 |
АИР90L2 |
3 |
3000 |
2008-1129 |
0,71-3,37 |
52 |
