Центробежный вентилятор ВЦ 14-46 (ВР 280-46) №5 7,5 кВт, 1000 об.

Габаритные размеры - центробежный вентилятор 14-46 №5 7,5 кВт, 1000 об.

Основная информация - центробежный вентилятор ВЦ 14-46 (ВР 280-46) №5 7,5 кВт, 1000 об.

Вентиляторы среднего давления  ВЦ  14-46, ВР 288-46-5, считаются наиболее эффективными в своем роде, т.к они лучше проводят задачи по общепромышленной вентиляции и кондиционированию. Модель работает при минимальном количестве потребления энергоресурсов.

ВР 288-46 имеет высокие аэродинамические характеристики, что достигаются в результате проведения внимательной балансировки рабочих колес. За счет производства деталей прочной части вентилятора из углепластика, модель  показывает высокий уровень шумоизолирования.

Аэродинамические характеристики вентиляторов ВЦ 14-46 № 5,0 D/Dн = 0.95 (исполнение1)

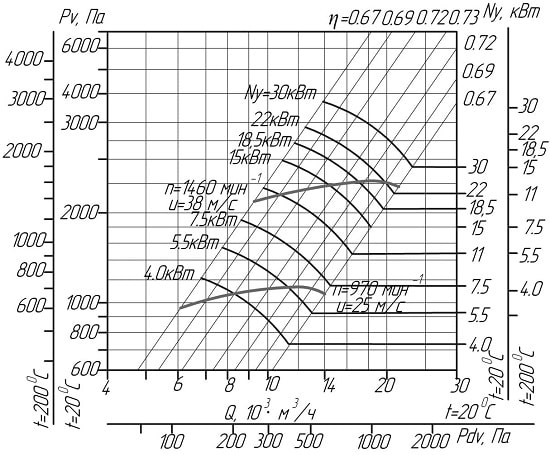

Аэродинамические характеристики вентиляторов ВЦ 14-46 № 5,0 (исполнение1)

Аэродинамические характеристики вентиляторов ВЦ 14-46 № 5,0 D/Dн = 1.05 (исполнение1)

Условия эксплуатации и сфера применения - центробежный вентилятор ВЦ 14-46 (ВР 280-46)

Основное функциональное предназначение вентиляторов среднего давления ВЦ 14-46, это прогон воздуха, взрывоопасных, газообразных, но неагрессивных смесей  по вентиляционным, воздухоотопительным системам, при определенно установленном климате. Для вентиляторов серии ВЦ, это умеренный климат, который может колебаться в температурных пределах от -40 °С до + 40 °С, но уже для 2 и 3 категории размещения - подходит тропический климат

Радиальные вентиляторы ВЦ 14-46, ВР 288-46-5, в зависимости от методов их использования, имеют в своей структуре разные комплектующие материалы:

1. Для аппаратов общего предназначения вентиляторы производят из углеродистой стали;
2. Для взрывостойких, антикоррозионных агрегатов материалы из нержавеющей стали;
3. Для вентиляторов с взрывозащищенной функциональностью  используют разнородные материалы, а также алюминий.

 Установка  вентилятора ВЦ 14-46, происходит в:

1. Цехах
2. Промышленных складах
3. Магазинах
4. Производственных помещениях
5. Гаражах
6. Общественных местах
7. Крышах

Комплектация и конструктивное исполнения - вентилятор ВЦ 14-46 (ВР 280-46)

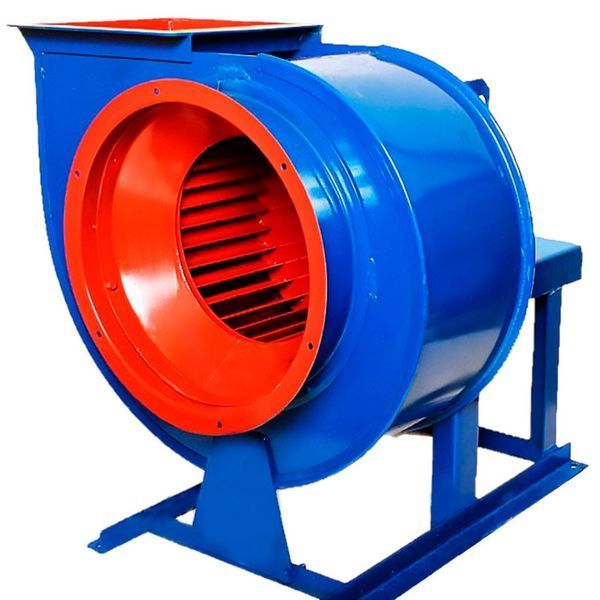

Вентилятор ВЦ 14-46, представлен в форме «улитки», или же спиральной форме, который составляется из рабочего колеса, с двумя дисками: передним и задним, 32 приваренными лопастями, выгнутыми назад и ступицы. На основании станины, к которой крепятся кожух с электродвигателем, есть отверстие, которое предназначено для крепления вентилятора на виброизолятор или фундамент.

Благодаря коническому коллектору, который прикреплен на входном патрубке вентилятора, происходит процесс поступления воздуха к вращаемому  колесу.

В зависимости от методов  применения вентилятора ВР 288-46, заказчик может заказать вентилятор, который будет изготовлен в семи конструктивных схемах, с разнообразным поворотом корпуса, или же изготовления центробежного вентилятора по индивидуальным чертежам.

Конструкция радиального вентилятора, в зависимости от стороны вращения, бывает:

1. Правого вращения (колесо вращается за часовой стрелкой, то есть вправо).
2. Левого вращения (колесо вращается влево, то есть против часовой стрелки)

 Вид корпуса, со стороны всасывающего патрубка

Принцип работы центробежного вентилятора ВЦ 14-46 (ВР 280-46)

По инерции воздух поступает в вентилятор, к рабочему колесу, через коллектор, которое при помощи загнутых назад лопастей, перемещает его до выхлопного отверстия, под углом 90 °.

Монтаж и запуск - центробежный вентилятор среднего давления ВЦ 14-46 (ВР 288-46)

1.  Проверка вращения рабочего колеса на плавность и легкость.
2.  Проверка расстояния (зазора) между колесом, что вращается и коллектором
3.  Проверка закрепленности, прочности связки вращаемого колеса и вала двигателя.
4.  Проверка изолирования обмоток вентилятора

Перед  уже непосредственной эксплуатацией, а именно запуском вентилятора, нужно:

1. Осмотреть вентилятор, а также рабочие воздуховоды, что бы удостоверится, что в них не присутствуют посторонние предметы.
2. Сверить данные мощности двигателя, с напряжение электросети, которая будет его подпитывать .
3. Убедится в соединении кабеля тока, с зажимами выводов двигателя.
4. Очистить рабочую площадку вентилятора и предупредить о его пуске.

Акустические характеристики

После включения, вентилятор должен работать без каких либо шумов и дефектов, при обнаружении каких либо стуков, необходимо немедленно выключить вентилятор и выявить источник разлада в работе вентилятора.
