Габаритные размеры - центробежный вентилятор 14-46 №2,5 №3,15 0,55 кВт, 1000 об.
Основная информация - центробежный вентилятор ВЦ 14-46 (ВР 280-46) №3,15 0,55 кВт, 1000 об.
Вентиляторы среднего давления ВЦ 14-46, ВР 288-46-3,15, считаются наиболее эффективными в своем роде, т.к они лучше проводят задачи по общепромышленной вентиляции и кондиционированию. Модель работает при минимальном количестве потребления энергоресурсов.
ВР 288-46 имеет высокие аэродинамические характеристики, что достигаются в результате проведения внимательной балансировки рабочих колес. За счет производства деталей прочной части вентилятора из углепластика, модель показывает высокий уровень шумоизолирования.
Аэродинамические характеристики вентиляторов ВЦ 14-46 № 3,15 D/Dн = 0.95 (исполнение1)
Аэродинамические характеристики вентиляторов ВЦ 14-46 № 3,15 (исполнение1)
Аэродинамические характеристики вентиляторов ВЦ 14-46 № 3,15 D/Dн = 1.05 (исполнение1)
Условия эксплуатации и сфера применения - центробежный вентилятор ВЦ 14-46 (ВР 280-46)
Основное функциональное предназначение вентиляторов среднего давления ВЦ 14-46, это прогон воздуха, взрывоопасных, газообразных, но неагрессивных смесей по вентиляционным, воздухоотопительным системам, при определенно установленном климате. Для вентиляторов серии ВЦ, это умеренный климат, который может колебаться в температурных пределах от -40 °С до + 40 °С, но уже для 2 и 3 категории размещения - подходит тропический климат
Радиальные вентиляторы ВЦ 14-46, ВР 288-46-3,15, в зависимости от методов их использования, имеют в своей структуре разные комплектующие материалы:
- Для аппаратов общего предназначения вентиляторы производят из углеродистой стали;
- Для взрывостойких, антикоррозионных агрегатов материалы из нержавеющей стали;
- Для вентиляторов с взрывозащищенной функциональностью используют разнородные материалы, а также алюминий.
Установка вентилятора ВЦ 14-46, происходит в:
- Цехах
- Промышленных складах
- Магазинах
- Производственных помещениях
- Гаражах
- Общественных местах
- Крышах
Комплектация и конструктивное исполнения - вентилятор ВЦ 14-46 (ВР 280-46)

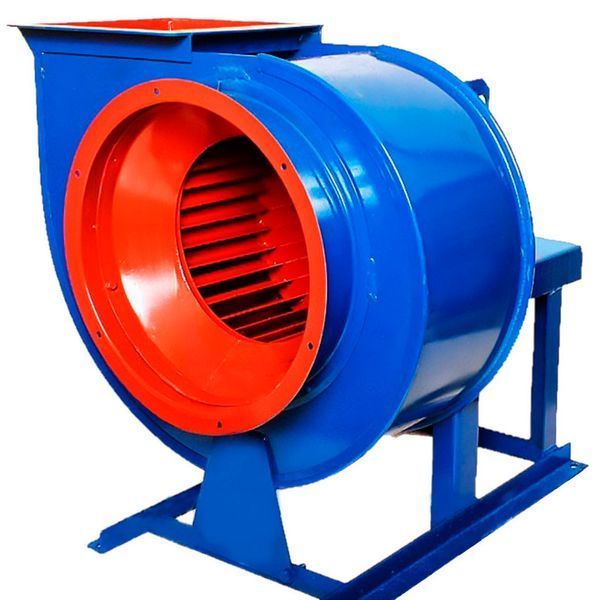

Вентилятор ВЦ 14-46, представлен в форме «улитки», или же спиральной форме, который составляется из рабочего колеса, с двумя дисками: передним и задним, 32 приваренными лопастями, выгнутыми назад и ступицы. На основании станины, к которой крепятся кожух с электродвигателем, есть отверстие, которое предназначено для крепления вентилятора на виброизолятор или фундамент.
Благодаря коническому коллектору, который прикреплен на входном патрубке вентилятора, происходит процесс поступления воздуха к вращаемому колесу.
В зависимости от методов применения вентилятора ВР 288-46, заказчик может заказать вентилятор, который будет изготовлен в семи конструктивных схемах, с разнообразным поворотом корпуса, или же изготовления центробежного вентилятора по индивидуальным чертежам.
Конструкция радиального вентилятора, в зависимости от стороны вращения, бывает:
- Правого вращения (колесо вращается за часовой стрелкой, то есть вправо).
- Левого вращения (колесо вращается влево, то есть против часовой стрелки)
Вид корпуса, со стороны всасывающего патрубка
Принцип работы центробежного вентилятора ВЦ 14-46 (ВР 280-46)
По инерции воздух поступает в вентилятор, к рабочему колесу, через коллектор, которое при помощи загнутых назад лопастей, перемещает его до выхлопного отверстия, под углом 90 °.
Монтаж и запуск - центробежный вентилятор среднего давления ВЦ 14-46 (ВР 288-46)
- Проверка вращения рабочего колеса на плавность и легкость.
- Проверка расстояния (зазора) между колесом, что вращается и коллектором
- Проверка закрепленности, прочности связки вращаемого колеса и вала двигателя.
- Проверка изолирования обмоток вентилятора
Перед уже непосредственной эксплуатацией, а именно запуском вентилятора, нужно:
- Осмотреть вентилятор, а также рабочие воздуховоды, что бы удостоверится, что в них не присутствуют посторонние предметы.
- Сверить данные мощности двигателя, с напряжение электросети, которая будет его подпитывать .
- Убедится в соединении кабеля тока, с зажимами выводов двигателя.
- Очистить рабочую площадку вентилятора и предупредить о его пуске.
Акустические характеристики
| Обозначение вентилятора |
Частота вращения, -10%, об/мин |
Суммарный уровень шумовой характеристики, не более, дБ |
| Вентилятор радиальный ВР 287-46.1-3,15 |
1000 |
83 |
| Вентилятор радиальный ВР 287-46.1-3,15 |
1500 |
92 |
После включения, вентилятор должен работать без каких либо шумов и дефектов, при обнаружении каких либо стуков, необходимо немедленно выключить вентилятор и выявить источник разлада в работе вентилятора.
| Вентилятор |
Двигатель |
Мощность, кВт |
Частота вр., об/мин |
Давление, Па |
Производительность, тыс. м³/ч |
Вес, кг |
| ВЦ 14-46 №3,15 |
АИР71А6 |
0,37 |
1000 |
263-362 |
0,97-2,37 |
41,8 |
| ВЦ 14-46 №3,15 |
АИР71B6 |
0,55 |
1000 |
263-372 |
0,97-3,1 |
42,8 |
| ВЦ 14-46 №3,15 |
АИР80А6 |
0,75 |
1000 |
263-364 |
0,97-3,9 |
49,7 |
| ВЦ 14-46 №3,15 |
АИР80B6 |
1,1 |
1000 |
263-355 |
0,97-4,27 |
53 |
| ВЦ 14-46 №3,15 |
АИР80А4 |
1,1 |
1500 |
617-810 |
1,48-3,1 |
49 |
| ВЦ 14-46 №3,15 |
АИР80B4 |
1,5 |
1500 |
617-870 |
1,48-4,04 |
52,5 |
| ВЦ 14-46 №3,15 |
АИР90L4 |
2,2 |
1500 |
617-875 |
1,48-5,2 |
58 |
| ВЦ 14-46 №3,15 |
АИР100S4 |
3 |
1500 |
617-833 |
1,48-6,4 |
67 |
| ВЦ 14-46 №3,15 |
АИР100L4 |
4 |
1500 |
935 |
6,5 |
70 |
Чтобы получить больше информации или купить центробежный вентилятор ВЦ 14-46 №3,15 0,55 кВт, 1000 об., вам необходимо обратиться к менеджерам компании "ОВК Комплект". Это профессионалы своего дела, всегда готовые помочь с выбором необходимой модели, учитывая все Ваши пожелания.
Свой заказ вы получите в максимально короткие сроки, с доставкой по Киеву и всей Украине.
Звоните нам, чтобы узнать свою скидку!
