ВЕНТС ВЦУН 225х103-2,2-2 - это один из самых качественных центробежных вентиляторов тип "улитка" в своем классе! Такие вентиляторы используются в промышленных, коммерческих и общественных помещениях различного назначения, которые имеют приточную или приточно-вытяжную систему вентиляции. Также могут использоваться, как комплектующий элемент к вентиляционным установкам и установкам кондиционирования воздуха. Стальной корпус с полимерным покрытием обеспечивает надежную работу при наружном монтаже.

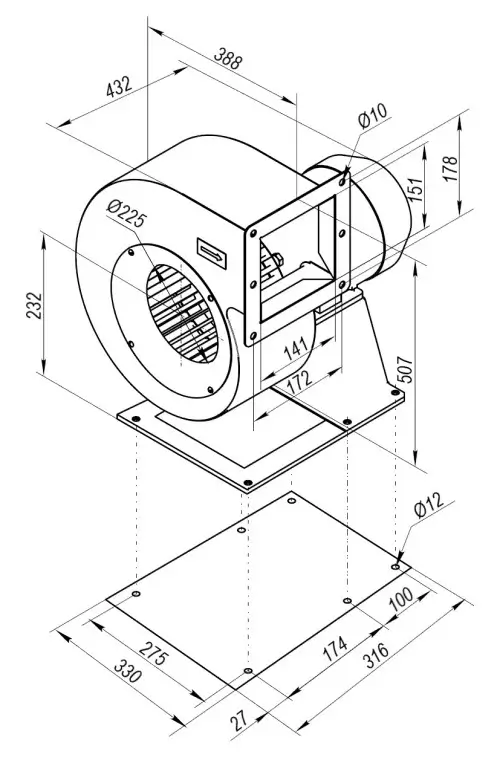

Габаритные размеры VENTS ВЦУН 225х103-2,2-2
Конструкция вентилятора

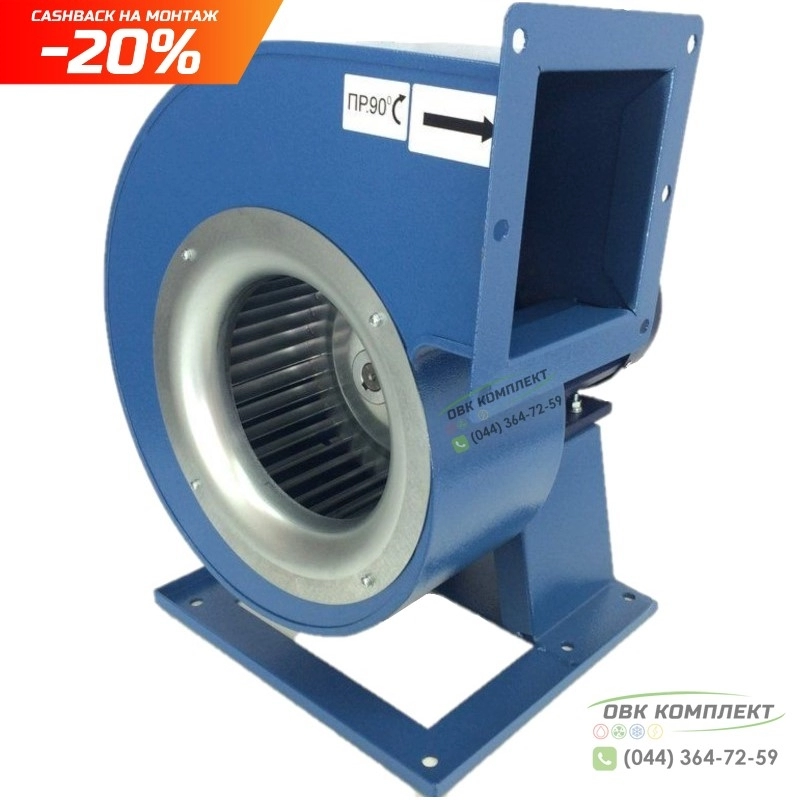

Корпус центробежного вентилятора ВЕНТС ВЦУН 225х103-2,2-2 ПР изготовлен из стали с полимерным покрытием синего цвета, который защищает вентилятор от воздействия окружающей среды и образования коррозии.
Стандартно вентиляторы производятся с правым направлением вращения рабочего колеса и положением корпуса 90°. Под заказ можно изготовить с левым вращением. В каждом из вариантов доступно несколько положений корпуса для присоединения к воздуховоду под любым углом с шагом 45°.
Варианты положения корпуса вентилятора (вид со стороны притока)
Вращение рабочего колеса вправо
Вращение рабочего колеса влево
Двигатель вентилятора
При изготовлении вентиляторов ВЕНТС ВЦУН 225х103-2,2-2 используются 2х-полюсные трехфазные асинхронные двигатели мощностью 2,2 кВт. На их оси устанавливается рабочее колесо из оцинкованной стали с вперед загнутыми лопатками.
Двигатели работают на подшипниках качения. Каждое рабочее колесо проходит динамическую балансировку, что обеспечивает большой срок службы вентилятора (до 40 000 часов)- достижение точных характеристик, низкий уровень вибраций и шума. Все электродвигатели в вентиляторах имеют класс защиты IP 54.

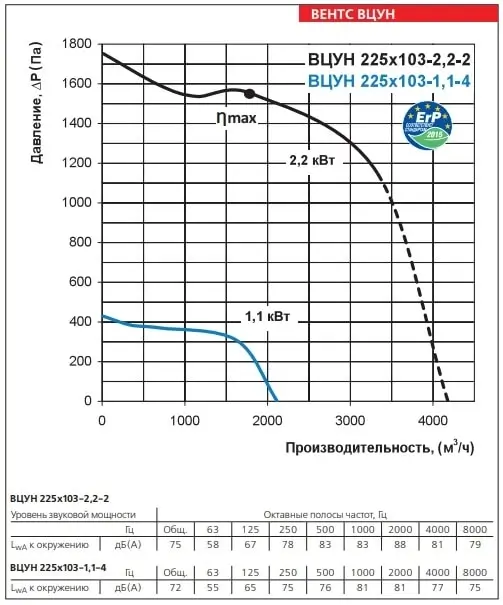

Аэродинамические характеристики ВЕНТС ВЦУН 225х103-2,2-2
Регулировка скорости вентилятора
При необходимости регулировать скорость вращения вентилятора и тем самым производительность (количество перемещаемого воздуха) можно использовать частотный или автотрансформаторный регуляторы скорости. Частотный преобразователь - обеспечит плавное регулирование, а автотрансформаторный - ступенчатое. Для управления одновременно несколькими вентиляторами можно использовать одно регулирующее устройство, при условии, что рабочий ток и общая мощность вентиляторов не будут превышать номинальные параметры регулятора.
Монтаж
Есть возможность установить вентилятор как в вентиляционных камерах и установках для кондиционирования, так и отдельно. Во втором случае – идёт монтаж к воздуховоду как двумя патрубками (выхлопным и всасывающим), так и одним выхлопным. Выхлопной и всасывающий патрубки имеют прямоугольное и круглое сечение соответственно. Подача питания осуществляется через наружные клеммы.
Последовательность монтажа вентилятора
- Убедитесь в отсутствии подачи электропитания на двигатель (рис. 1);
- просверлите отверстия и закрепите кронштейн с помощью соответствующего крепежа (например, дюбелей), при необходимости
используйте виброгасящие вставки ВВЦр или ВВЦп (опционально) (рис. 3); - заземлите вентилятор (рис. 4);
- подключите воздуховоды к вентилятору. Со стороны притока воздуха используйте фланец ФВЦ-ВЦУ, ФВЦ-ВЦУН (опционально)
(рис. 5), или установите защитную решетку РВЦ-ВЦУ, РВЦ-ВЦУН (рис. 6).
Схема подключения центробежного вентилятора ВЕНТС ВЦУН 225х103-2,2-2
Вариант применения вентилятора ВЕНТС ВЦУН в общепите
Центробежные вентиляторы ВЕНТС ВЦУН 225х103-2,2-2 производятся в Украине на заводе ВЕНТС (VENTS) крупнейшим производителем и экспортером вентиляционного оборудования. Качество вентиляторов соответствует европейским и международным стандартам и требованиям по энергоэффективности, надежности и безопасности, что подтверждается соответствующими сертификатами.
