Осевой канальный вентилятор ВЕНТС ВКОМц 150 применяется в приточных и вытяжных системах вентиляции в коммерческих, офисных и других общественных или промышленных помещениях. Необходимо понимать, что это вентилятор осевого типа и он не может создавать высокое давление. Не стоит его устанавливать в сложные вентиляционные системы большой протяженностью и с дополнительными элементами, которые создают дополнительное аэродинамическое сопротивление (вентиляционные фильтры, канальные нагреватели, угловые переходи и т.п.). Оборудован 4-полюсным ⚡ однофазным двигателем на подшипниках качения, которые гарантируют длительный срок работы вентилятора.
Габаритные размеры вентилятора VENTS ВКОМц 150
Конструкция

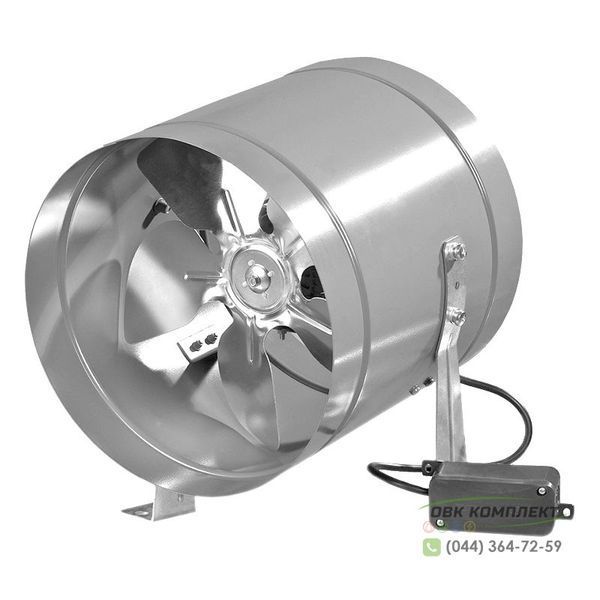

Корпус вентилятора выполнен в виде канала, изготовлен из оцинкованной стали, которая защищает вентилятор от воздействия окружающей среды и образования коррозии. Крыльчатка вентилятора выполнена из алюминия и имеет 5 лопастей. Вентилятор имеет выносную клеммную коробку для подключения кабеля питания 220 Вольт.
Двигатель
Осевой вентилятор ВЕНТС ВКОМц 150 оснащен 4-х полюсным однофазным асинхронным электродвигателем с классом защиты IP X4. В двигателе используются шарикоподшипники, которые существенно продлевают срок службы вентилятора. Дополнительно вентилятор укомплектован тепловой защитой с автоматическим перезапуском для предотвращения выхода из строя вентилятора при экстремальных режимах работы (большие нагрузки или сильный перегрев). После остывания до нормальной температуры вентилятор снова начинает работать.
Аэродинамические характеристики вентилятора VENTS ВКОМц 150
В идеальных условиях, когда ничто не препятствует движению воздушного потока, осевой вентилятор будет иметь максимальную производительность – 200 м³/час.
На давление непосредственно влияют объекты аэродинамического сопротивления (защитные решетки, жалюзи, фильтры, протяженность, форма и размер воздушных каналов и др.). Поэтому, с диаграммы сразу можно понять – чем ниже давление (меньше источников аэродинамического сопротивления), тем выше производительность вентилятора.
Регулировка скорости вентилятора
При необходимости регулировать скорость вращения вентилятора, и тем самым производительность (количество перемещаемого воздуха) можно использовать тиристорный или автотрансформаторный регулятор скорости. Тиристорный - обеспечит плавное регулирование, а автотрансформаторный - ступенчатое. Для управления одновременно несколькими вентиляторами можно использовать одно регулирующее устройство при условии, что рабочий ток и общая мощность вентиляторов не будут превышать номинальные параметры регулятора.
Монтаж
Вентилятор ВЕНСТ ВКОМц 150 может быть установлен в круглый воздуховод диаметром 150 мм. Для соединения вентиляторов ВКОМц с воздуховодами диаметром 150 мм, 200 мм и 250 мм предусмотрены редукторы РМ…ц (из оцинкованной стали). Электрическое подключение осуществляется через выносную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
Схема подключения вентилятора VENTS ВКОМц 150
L - фаза; N - ноль; QF - автоматический выключатель; PE - заземление; X1 - входная клемма.
Технические характеристики осевого вентилятора ВЕНТС ВКОМц 150
| Модель | ВКОМц 150 | ВКОМц 200 | ВКОМц 250 | ВКОМц 315 |
| Частота оборотов | 1300 об/мин | 1300 об/мин | 1300 об/мин |
1300 об/мин |
| Производительность | 200 м³/ч | 405 м³/ч | 1070 м³/ч | 1700 м³/ч |
| Потребляемая мощность | 36 Вт | 43 Вт | 68 Вт | 110 Вт |
| Ток | 0.26 А | 0.28 А | 0.48 А | 0.75 А |
| Напряжение питания | 230 В | 230 В | 230 В | 230 В |
| Уровень шума | 33 Дб | 33 Дб | 37 Дб | 42 Дб |
Пример установки осевого вентилятора VENTS ВКОМц 150
Вентиляторы ВЕНТС ВКОМц 150 производятся в Украине на заводе ВЕНТС (VENTS) крупнейшим производителем и экспортером вентиляционного оборудования. Качество вентиляторов соответствует европейским и международным стандартам и требованиям по энергоэффективности, надежности и безопасности, что подтверждается соответствующими сертификатами.
Компания ОВК КОМПЛЕКТ - официальный дилер завода ВЕНТС на территории Украины. Мы реализуем продукцию не только конечному потребителю, а также монтажным и торговым организациям. У нас самые выгодные условия: оптовые цены, быстрая доставка и официальная гарантия! Также осуществляем экспорт вентиляторов ВЕНТС в Грузию, Молдову и другие страны Европы и СНГ. Предоставляем всю необходимую документацию для оформления таможенной декларации.
Все вентиляционное оборудование ВЕНТС поддерживается в достаточном количестве на складах компании в Киеве и Днепре. Если у Вас есть необходимость купить вентилятор ВЕНТС ВКОМц 150 или любой другой - звоните нам по телефону ☎️+38 (044) 364-72-59, оформляйте заказ на нашем сайте https://ovk.ua или пишите на электронную почту [email protected]. Если Вам понадобится консультация - наши специалисты с радостью помогут!
