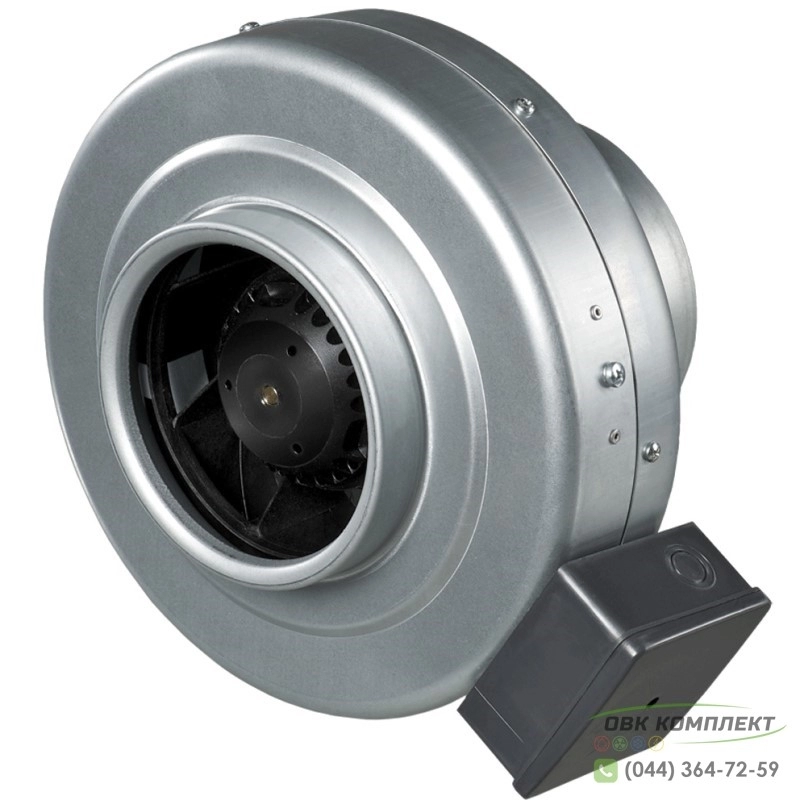

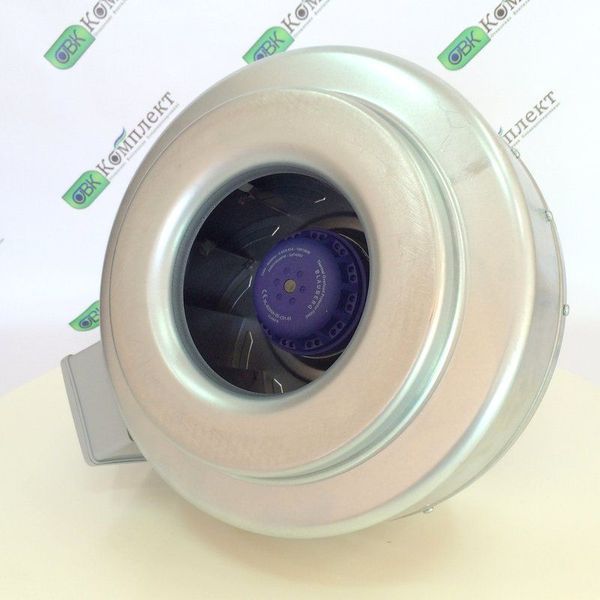

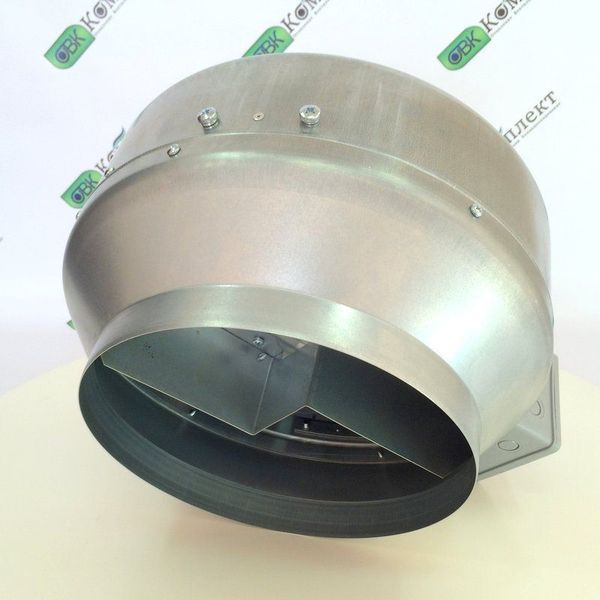

Центробежный вентилятор ВЕНТС ВКМц 250 для круглых каналов используется в промышленных, коммерческих и жилых помещениях, которые имеют приточную или приточно-вытяжную систему вентиляции. Данная модель способна обеспечить высокую производительность даже в системах вентиляции с длинными вентиляционными каналами, мощный воздушный поток и всё это при достаточно низком уровне шума. Корпус из оцинкованной стали обеспечивает надежную работу при наружном монтаже.

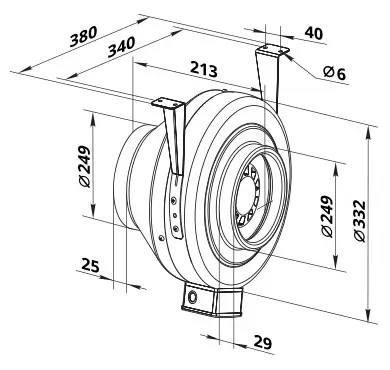

Габаритные размеры вентилятора VENTS ВКМц 250
Конструкция
Корпус вентилятора ВЕНТС ВКМц 250 изготовлен из оцинкованной стали повышенной прочности, которая защищает вентилятор от воздействия окружающей среды и образования коррозии. Также на корпусе вентилятора установлена герметичная коробка для подключения кабеля питания 220 В.
Двигатель
Вентилятор VENTS ВКМц 250 оснащен мощным однофазным двигателем с внешним ротором. Имеется встроенное центробежное мотор-колесо с назад загнутыми лопатками. Двигатель укомплектован тепловой защитой с автоматическим перезапуском для предотвращения выхода из строя вентилятора при экстремальных режимах работы (большие нагрузки или сильный перегрев). После остывания до нормальной температуры вентилятор снова начинает работать.
Двигатель работает на подшипниках качения, каждая турбина проходит динамическую балансировку что обеспечивает большой срок службы модели (до 40 000 часов), достижение точных характеристик, низкий уровень вибраций и шума. Уровень защити двигателя - IP 44.
Аэродинамические характеристики вентилятора ВЕНТС ВКМц 250:
Для помещений с повышенными требованиями к уровню шума предлагается малошумный вариант (ВКМц 250 Б).
Регулировка скорости
При необходимости регулировать скорость вращения вентилятора и тем самым производительность (количество перемещаемого воздуха) можно использовать тиристорный или автотрансформаторный регулятор скорости. Тиристорный - обеспечит плавное регулирование, а автотрансформаторный - ступенчатое. Для управления одновременно несколькими вентиляторами можно использовать одно регулирующее устройство, при условии что рабочий ток и общая мощность вентиляторов не будут превышать номинальные параметры регулятора.
Монтаж
Вентилятор VENTS ВКМц 250 устанавливается в круглые воздуховоды диаметром Ø250 мм. Может монтироваться горизонтально, вертикально или под любым углом относительно оси вентилятора. Крепить его можно в любой части вентиляционной системы (в начале, конце или середине). Крепление происходит при помощи крепежных кронштейнов (входят в комплект), также теоретически вентилятор может крепится лишь на металлических воздуховодах. Движение воздуха должно совпадать с направлением стрелки на корпусе вентилятора. При установке вертикально необходимо установить козырек со стороны патрубка всасывания (нагнетания). При условиях максимальной допустимой влажности и горизонтальной установке необходимо устанавливать воздуховод длиной не менее 1 метра.
Подача питание осуществляется благодаря наружной клеммной коробки. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
Схема подключения вентилятора ВЕНТС ВКМц 250 к сети
L - фаза; N - ноль; PE - заземление; QF - внешний выключатель.
Технические характеристики вентилятора VENTS ВКМц 250
| Модель |
Частота оборотов |
Производительность |
Потребляемая мощность |
Напряжение питания |
Ток |
Шум |
| ВКМц 100 |
2820 об/мин |
250 м³/ч |
72 Вт |
230 В |
0.32 А |
46 Дб |
| ВКМц 125 |
2820 об/мин |
330 м³/ч |
78 Вт |
230 В |
0.34 А |
46 Дб |
| ВКМц 150 |
2780 об/мин |
455 м³/ч |
64 Вт |
230 В |
0.29 А |
44 Дб |
| ВКМц 160 |
2760 об/мин |
455 м³/ч |
78 Вт |
230 В |
0.34 А |
46 Дб |
| ВКМц 200 |
2740 об/мин |
1000 м³/ч |
157 Вт |
230 В |
0.69 А |
50 Дб |
| ВКМц 250 |
2765 об/мин |
1070 м³/ч |
152 Вт |
230 В |
0.66 А |
52 Дб |
| ВКМц 315 |
2730 об/мин |
1540 м³/ч |
185 Вт |
230 В |
0.81 А |
53 Дб |
Пример монтажа вентилятора ВЕНТС ВКМц 250 в заведениях общепита:
Вентиляторы ВЕНТС ВКМц 250 производятся в Украине на заводе ВЕНТС (VENTS) крупнейшим производителем и экспортером вентиляционного оборудования. Качество вентиляторов соответствует европейским и международным стандартам и требованиям по энергоэффективности, надежности и безопасности, что подтверждается соответствующими сертификатами.
