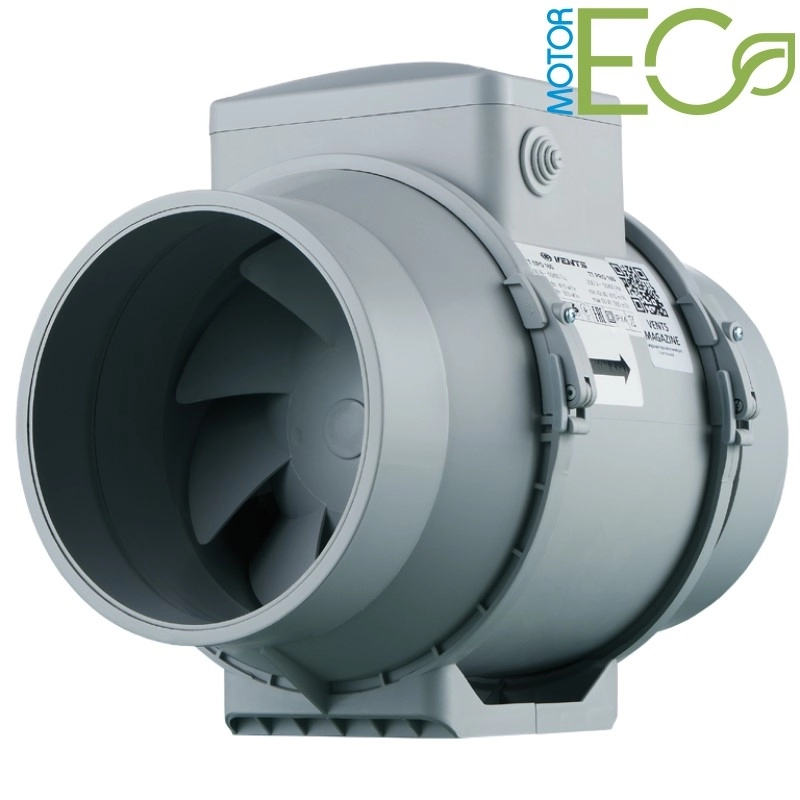

Вентилятор ВЕНТС ТТ ПРО 160 ЕС с энергосберегающим EC-двигателем

Вентилятор ВЕНТС ТТ ПРО 160 ЕС с энергосберегающим EC-двигателем

Отзывы: 0
Бренд: VENTS
Номер: 0688122324
ЦЕНА:c НДС
5 124ГРН
($ 144 | 137 €)
Есть в наличии
  • 1
Описание

Канальный вентилятор смешенного типа ВЕНТС ТТ ПРО 160 ЕС для круглых каналов – это одна из самых качественных и доступных по цене моделей с относительно низким электропотреблением в своём классе! Модель оснащена ЕС-двигателем, что существенно уменьшает потребление электроэнергии (около 35%) и обеспечивает высокую производительность при низком уровне шума. Благодаря данному двигателю вентиляторы можно легко объединить в сеть и регулировать централизовано. Данный вентилятор прекрасно подойдёт для вентиляции офисных, коммерческих, общественных или промышленных помещений. Вентилятор объединил в себе широкие возможности и высокие технические параметры осевых и центробежных вентиляторов, обеспечивая мощный воздушный поток и высокое давление, а также экономичность.

Габаритные размеры VENTS ТТ ПРО 160 ЕС

Габаритные размеры Вентс ТТ ПРО 160 ЕС

Конструкция

Вентилятор ВЕНТС ТТ ПРО 160 ЕС изготовлен из высокопрочного пластика (полипропилена) пониженной горючести.

Модель очень проста в установке и эксплуатации. Съемный центральный блок с двигателем, крыльчаткой и клеммной коробкой крепится к корпусу с патрубкам при помощи специальных хомутов на защелках. Они легко снимаются и для починки или осмотра вентилятора не нужно обладать какими-то особыми знаниями. Вам также не понадобятся никакие специальные инструменты, т.к. модель изготавливалась с соблюдением высоких показателей эргономичности.

Благодаря канонической форме крыльчатки и специально разработанным лопастями вентилятора, скорость воздушного потока увеличивается в несколько раз. Это обеспечивает высокое давление и производительность. Внутренний диффузор распределяют воздушный поток таким образом, что происходит полное объединение наилучших характеристик, когда высокая производительность и увеличенное давление проходит при низком уровне шума.

Конструкция вентилятора ВЕНТС ТТ ПРО ЕС

Двигатель

Вентилятор VENTS ТТ ПРО 160 ЕС имеет высокоэффективный электронно-коммутируемый (ЕС) двигатель постоянного тока, крыльчатку канонической формы со специально спрофилированными лопастями с увеличенной скоростью кругового потока воздуха, которое обеспечивает более высокое давление и производительность по сравнению с осевыми вентиляторами. Такие двигатели являются на сегодняшний день наиболее передовым решением в области энергосбережения. Данный двигатель характеризуется высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения.

Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (достигает 90%).

Аэродинамические характеристики вентилятора ВЕНТС ТТ ПРО 160 ЕС

Аэродинамические характеристики ВЕНТС ТТ ПРО 160 ЕС

Регулировка скорости

Вентилятор оснащен встроенным регулятором скорости, управление вентилятором происходит с помощью сигнала 0-10 В. Есть возможность подключения внешнего управляющего устройства ВЕНТС Р-1/010 (приобретается отдельно). Максимальная скорость вращения вентилятора не зависит от частоты тока в сети (работа возможна с частотой тока как при 50Гц, так и при 60Гц).

Работа ЕС-вентилятора может автоматически подстраиваться под изменения значений управляющего фактора (производительность вентилятора осуществляется в зависимости от уровня температуры, давления, задымлённости и т.д.). Т.е. скорость вентилятора может уменьшаться или увеличиваться, а сам вентилятор подает столько воздуха, сколько необходимо для вентиляционной системы.

Особым преимуществом вентиляторов серии ЕС является то, что их можно объединить в единую компьютерную сеть. В этом случае вся работа будет регулироваться удалённо с помощью главного компьютера. Вы можете задавать режим работы для каждого вентилятора отдельно.

Схема подключения регулятора скорости ВЕНТС Р-1/010

Монтаж

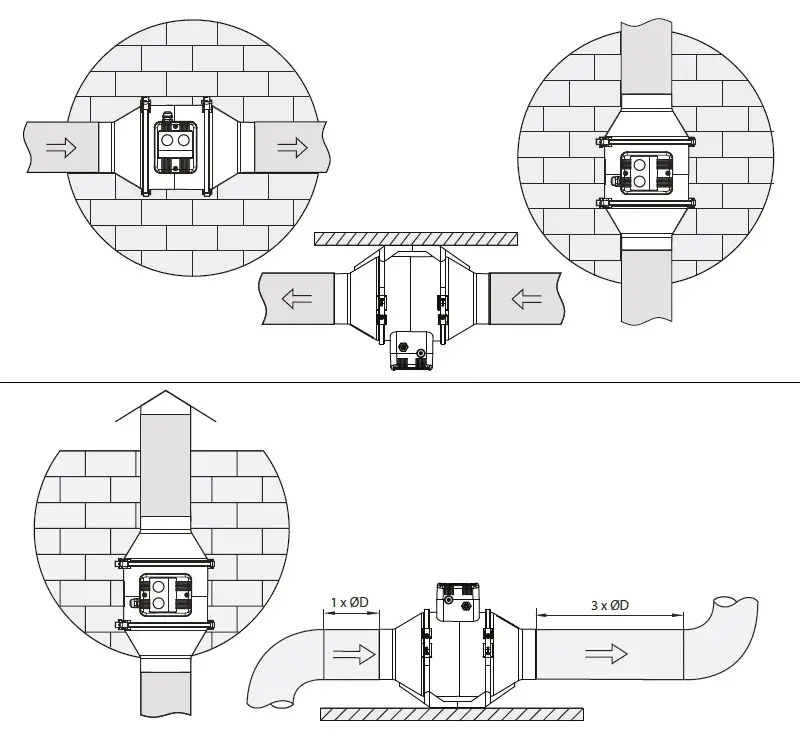

Вентилятор ВЕНТС ТТ ПРО 160 ЕС устанавливается в круглые воздуховоды диаметром Ø160 мм. Может монтироваться горизонтально, вертикально, на полу, стене или потолке под любым углом относительно оси вентилятора. Крепить его можно в любой части вентиляционной системы (в начале, конце или середине). Крепление к стене происходит при помощи плоской монтажной пластины корпуса вентилятора. При монтаже необходимо предусмотреть дополнительную защиту от проникновения влаги, например: в случае вертикального монтажа необходимо установить защитный зонт.

Монтаж вентилятора VENTS ТТ ПРО 160 ЕС

Схема подключения VENTS ТТ ПРО 160 ЕС

"X1" - Клеммник для сети 230В/50(60)Гц; "X2" - Клеммник для подключения внешнего регулятора скорости.

Подключение вентилятора ВЕНТС ТТ ПРО 160 ЕС к сети

Условные обозначения:

"L" - Фаза

"N" - Ноль

"QF" - Внешний автоматический выключатель

"R1" - Внутренний регулятор скорости

"SW" - DIP переключатель

Алгоритм работы

Управление двигателем обеспечивается управляющим сигналом от 0 до 10 Вольт при помощи встроенного регулятора скорости "R1" или внешнего регулятора на клеммник "X2". Выбор способа управления осуществляется при помощи DIP-переключателя "SW":
— DIP-переключатель в положении "IN" — управляющий сигнал задается внутренним регулятором скорости "R1", позволяющим включить и выключить вентилятор, плавно регулировать скорость вращения двигателя вентилятора (расход воздуха) в диапазоне от минимальной до максимальной скорости. Обороты регулируются от минимальных (крайнее правое положение) до максимальных (крайнее левое положение). При вращении по часовой стрелке обороты уменьшаются.
— DIP-переключатель в положении "EXT" — управляющий сигнал задается внешним управляющим устройством "S1".

Пример монтажа вентилятора в ванной

Пример установки вентилятора ТТ ПРО ЕС в ванной

Пример монтажа вентилятора в офисе

Пример установки вентилятора ТТ ПРО ЕС в офисе

Вентиляторы ВЕНТС ТТ ПРО 160 ЕС производятся в Украине на заводе ВЕНТС (VENTS) крупнейшим производителем и экспортером вентиляционного оборудования. Качество вентиляторов соответствует европейским и международным стандартам и требованиям по энергоэффективности, надежности и безопасности, что подтверждается соответствующими сертификатами.
