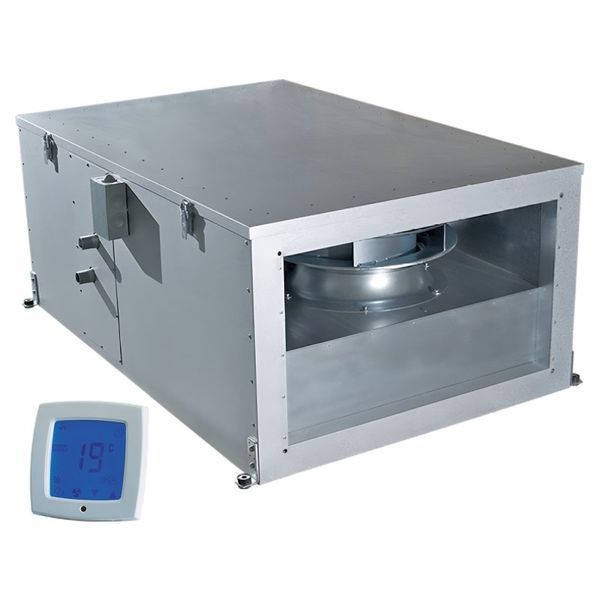

ВЕНТС ПА 02 В4 LCD - это одна из самых качественных приточных установок с ⚡ водяным нагревом ⚡ и относительно низким потреблением электроэнергии в своем классе! Вентиляционная установка VENTS ПА 02 В4 LCD представляет собой комплексный вентиляционный агрегат, который обеспечивает фильтрацию, нагрев и подачу свежего воздуха в помещение. При помощи водяного 4-рядного нагревателя происходит нагрев приточного воздуха. Управление данной моделью производиться при помощи встроенного блока автоматики и удобного сенсорного пульта управления. Такие приточные установки используются в системах вентиляции и кондиционирования жилых, офисных, коммерческих и других общественных помещениях.
≡ ВЕНТИЛЯТОРЫ
В вентиляционной установке VENTS PA 02 В4 LCD используется высоконапорный бескорпусный радиальный вентилятор с непосредственным приводом электродвигателя с внешним ротором. Имеет назад загнутые лопасти.
≡ КОНСТРУКЦИЯ
Корпус ВЕНТС ПА 02 В4 LCD выполнен из стали с покрытием из алюмоцинка. Внутренняя часть обеспечена тепло- и звукоизоляцией из минеральной ваты толщиной 50 мм. Для фильтрации приточного воздуха встроен фильтр с уровнем очистки G4 (опционально - F7). Для обогрева поступающего воздуха в зимний период и в переходные сезоны используется водяной 2-рядный нагреватель. Водонагреватели предназначены для использования при максимальном рабочем давлении 1,0 МПа (10 бар) и максимальной рабочей температуре теплоносителя 95 °С.
≡ АВТОМАТИКА Приточной установки ВЕНТС ПА 02 В4 LCD
Благодаря встроенной системе автоматики, вы имеете возможность регулировать производительность вентилятора (3 скорости), настраивать температуру приточного воздуха и следить за уровнем загрязнения фильтра. Вся эта настройка легко выполняется через сенсорную панель управления.

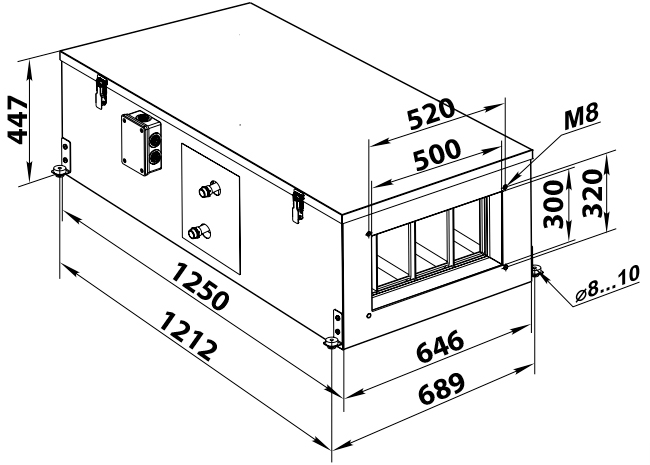

Габаритные размеры ВЕНТС ПА 02 В4 LCD
≡ ФУНКЦИИ УПРАВЛЕНИЯ И ЗАЩИТЫ
Приточная установка ВЕНТС ПА 02 В4 LCD обладает рядом возможностей и функций, такими как:
- Управление через панель управления, которая позволяет включать/выключать систему, выбирать одну из трех скоростей вентилятора и переключать режимы нагрева или охлаждения (при совместной работе с канальным охладителем).
- Система поддерживает заданную температуру вдуваемого воздуха, при этом управляется циркуляционным насосом и регулирующим вентилем смесительного узла нагревателя. Отслеживание аварийного состояния насоса осуществляется через вход с реле давления теплоносителя.
- Предусмотрен безопасный пуск/остановка вентиляторов, а также прогрев нагревателя перед запуском. В случае, когда вентилятор не активен, система следит за температурой обратного теплоносителя.
- Защита от обмерзания нагревательного элемента через данные от датчика температуры воздуха после нагревателя и датчика температуры обратного теплоносителя.
- Управление компрессорно-конденсаторным блоком (ККБ) охладителя воздуха связано с данными о температуре в помещении. Эта функция доступна, если допольнительно установлен канальный охладитель воздуха.
- Система также контролирует загрязнение фильтра с помощью датчика перепада давления.
- Управление наружными воздушными заслонками с сервоприводами, оснащенными обратными пружинами.
- В случае команды от щита пожарной сигнализации предусмотрена автоматическая остановка всей системы.

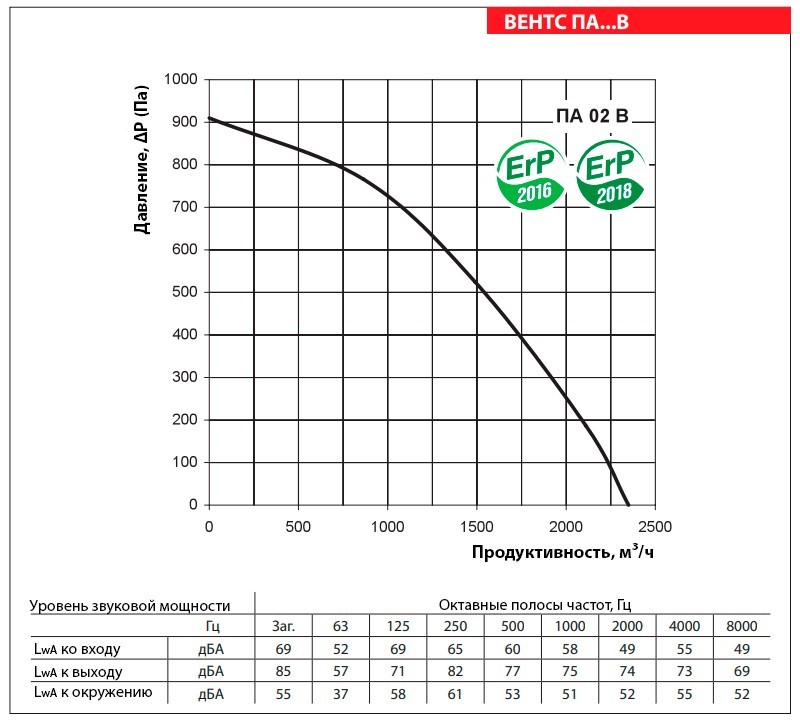

Аэродинамические характеристики ВЕНТС ПА 02 В4 LCD

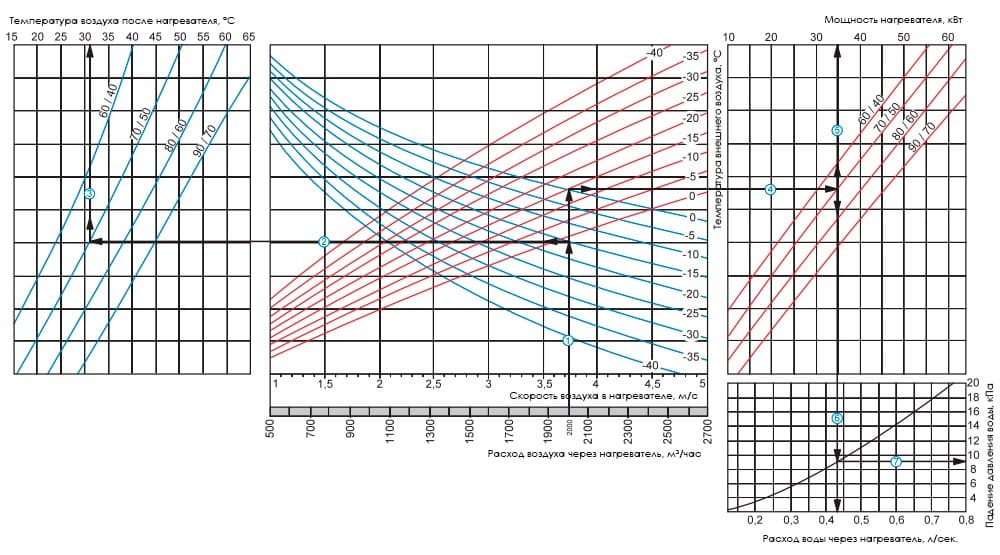

Параметры водяного нагревателя установки ВЕНТС ПА 02 В4 LCD
Пример расчета параметров водяного нагревателя:
При расходе воздуха 2000 м³/ч. скорость в сечении нагревателя будет составлять 3,75 м/с 1.
Чтобы найти температуру, до которой возможен нагрев воздуха, необходимо от точки пересечения расхода воздуха 1 с линией расчетной зимней температуры (нисходящая синяя линия например -15 °С) провести влево линию 2 до пересечения с температурным перепадом воды (например, 70/50) и поднять перпендикуляр на ось температуры воздуха после нагревателя (31 °С) 3.
Для определения мощности нагревателя необходимо от точки пересечения расхода воздуха 1 с линией расчетной зимней температуры (восходящая красная линия, например -15 °С) провести вправо линию 4 до пересечения с температурным перепадом воды (например, 70/50) и поднять перпендикуляр на ось мощности нагревателя (35,0 кВт) 5.
Для определения необходимого расхода воды через нагреватель необходимо опустить перпендикуляр 6 на ось расхода воды через нагреватель (0,43 л/сек.).
Для определения падения давления воды в нагревателе необходимо найти точку пересечения линии 6 с графиком потери давления и провести перпендикуляр 7 вправо на ось падения давления воды (9,0 кПа).
≡ МОНТАЖ
Приточную установку можно установить на полу, подвесить к потолку с использованием монтажного угла с вибровставкой, либо закрепить на стене при помощи кронштейнов. Конструкция данных агрегатов также предоставляет возможность на этапе установки изменять направление вывода патрубков водяного нагревателя влево или вправо (изначально патрубки ориентированы вправо по направлению потока воздуха).
Установку допускается монтировать в любом положении, за исключением вертикального, при котором направление потока воздуха будет направлено вниз (при этом ТЭНы должны располагаться не под вентилятором). Важно обеспечить доступ к установке для проведения обслуживания и очистки фильтра!
Схема подключения приточной установки ВЕНТС ПА 02 В4 LCD к сети
PE - заземление; L1 , L2, L3 - фаза; X1 – клеммная колодка; QF – внешний автоматический выключатель (не входит в комплект), TB1, TB2 - контакты термозащиты двигателя.
