Осевой вентилятор ВЕНТС ОВ1 250 применяется в приточных и вытяжных системах вентиляции в коммерческих, офисных и других общественных, промышленных помещениях, где требуется высокая производительность при относительно низком сопротивлении системы. Кроме того, может применятся для прямого вывода отработанного воздуха. Оборудован 4-полюсным однофазным двигателем на подшипниках скольжения, которые гарантируют длительный срок работы вентилятора. Предусмотрена возможность установки серий на наружные стены.
Габаритные размеры вентилятора VENTS ОВ1 250
Конструкция

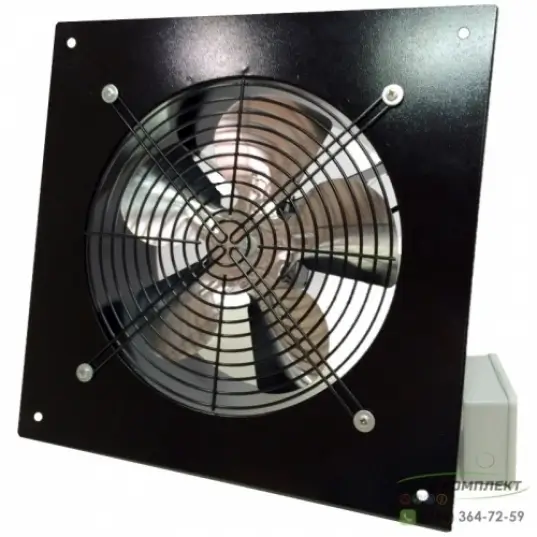

Корпус вентилятора изготовлен из стали с полимерным покрытием черного цвета, гарантирующим надежную защиту от образования коррозии как минимум на 10 лет. Корпус вентилятора имеет квадратную присоединительную пластину с отверстиями для крепления вентилятора на стену. Крыльчатка вентилятора выполнена из алюминия и имеет 5 лопастей, которые защищены со стороны притока воздуха решеткой от попадания крупных частиц и предметов. Клеммная коробка имеет кабель для дистанционного подключения.
Двигатель
Осевой вентилятор ВЕНТС ОВ1 250 оснащен мощным 4-х полюсным однофазным электродвигателем с внешним ротором. Двигатель укомплектован тепловой защитой с автоматическим перезапуском для предотвращения выхода из строя вентилятора при экстремальных режимах работы (большие нагрузки или сильный перегрев). После остывания до нормальной температуры вентилятор снова начинает работать.
Двигатель работает на подшипниках скольжения. Каждая крыльчатка проходит балансировку, что обеспечивает достижение точных характеристик, низкий уровень вибраций и шума.
Аэродинамические характеристики вентилятора VENTS ОВ1 250
В идеальных условиях, когда ничто не препятствует движению воздушного потока, осевой вентилятор будет иметь максимальную производительность – 1070 м³/час.
На давление непосредственное влияют объекты аэродинамического сопротивления (защитные решетки, жалюзи, фильтры, протяженность, форма и размер воздушных каналов и др.). Поэтому, с диаграммы сразу можно понять – чем ниже давление (меньше источников аэродинамического сопротивления), тем выше производительность вентилятора.
Регулировка скорости вентилятора
При необходимости регулировать скорость вращения вентилятора, и тем самым производительность (количество перемещаемого воздуха) можно использовать тиристорный или автотрансформаторный регулятор скорости. Тиристорный - обеспечит плавное регулирование, а автотрансформаторный - ступенчатое. Для управления одновременно несколькими вентиляторами можно использовать одно регулирующее устройство, при условии, что рабочий ток и общая мощность вентиляторов не будут превышать номинальные параметры регулятора.
Монтаж
Вентилятор ВЕНТС ОВ1 250 монтируется преимущественно на поверхность стены при помощи квадратной присоединительной пластины: может устанавливаться как вертикально, так и горизонтально. Предназначен для монтажа в круглый проем диаметром 262 мм. Крепится через отверстия в монтажной пластине при помощи болтов, анкеров или саморезов.
Схема подключения вентилятора VENTS ОВ1 250
L - фаза; N - ноль; QF - автоматический выключатель; PE - заземление; X1 - входная клемма.
Технические характеристики осевого вентилятора ВЕНТС ОВ1 250
| Модель | ОВ1 250 | ОВ1 150 | ОВ1 200 | ОВ1 315 |
| Частота оборотов | 1300 об/мин | 1300 об/мин | 1300 об/мин | 1300 об/мин |
| Производительность | 1070 м³/ч | 200 м³/ч | 405 м³/ч | 1700 м³/ч |
| Потребляемая мощность | 68 Вт | 36 Вт | 43 Вт | 110 Вт |
| Ток | 0.48 А | 0.26 А | 0.28 А | 0.75 А |
| Напряжение питания | 230 В | 230 В | 230 В | 230 В |
| Уровень шума | 37 Дб | 33 Дб | 33 Дб | 42 Дб |
Пример установки осевого вентилятора VENTS ОВ1 250 на кухне
Вентиляторы ВЕНТС ОВ1 250 производятся в Украине на заводе ВЕНТС (VENTS) крупнейшим производителем и экспортером вентиляционного оборудования. Качество вентиляторов соответствует европейским и международным стандартам и требованиям по энергоэффективности, надежности и безопасности, что подтверждается соответствующими сертификатами.
Компания ОВК КОМПЛЕКТ - официальный дилер завода ВЕНТС на территории Украины. Мы реализуем продукцию не только конечному потребителю, а также монтажным и торговым организациям. У нас самые выгодные условия: оптовые цены, быстрая доставка и официальная гарантия! Также осуществляем экспорт вентиляторов ВЕНТС в Грузию, Молдову и другие страны Европы и СНГ. Предоставляем всю необходимую документацию для оформления таможенной декларации.
Все вентиляционное оборудование ВЕНТС поддерживается в достаточном количестве на складах компании в Киеве и Днепре. Если у Вас есть необходимость купить вентилятор ВЕНТС ОВ1 250 или любой другой - звоните нам по телефону ☎️+38 (044) 364-72-59, оформляйте заказ на нашем сайте https://ovk.ua или пишите на электронную почту info@ovk.ua. Если Вам понадобится консультация - наши специалисты с радостью помогут!
