ВЕНТС ОВ 6Д 710 - осевой вентилятор низкого давления

Відгуки: 0
Бренд: VENTS
Номер: 0688107517
ЦЕНА:c НДС
48 589ГРН
($ 1171 | 1077 €)
Есть в наличии
Описание

Осевой вентилятор ВЕНТС ОВ 6Д 710 применяется в приточных и вытяжных системах вентиляции в коммерческих, офисных и других общественных, промышленных помещениях, где требуется высокая производительность при относительно низком сопротивлении системы. Оборудован 6-ти полюсным трёхфазным двигателем на шарикоподшипниках, которые гарантируют длительный срок работы вентилятора. Возможно использование в холодильной технике для охлаждения компрессорно-конденсаторных блоков. Предусмотрена возможность установки серий на наружные стены.

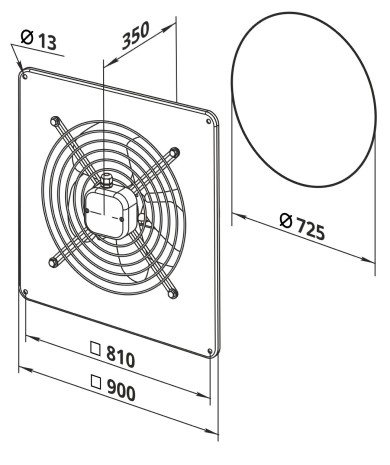

Габаритные размеры вентилятора VENTS ОВ 6Д 710

Габаритные размеры вентилятора ОВ 6Д 710

Конструкция

Корпус и крыльчатка вентилятора изготовлены из стали с полимерным покрытием черного цвета, гарантирующим надежную защиту от образования коррозии как минимум на 10 лет. Корпус вентилятора имеет квадратную присоединительную пластину с отверстиями для крепления вентилятора на стену. Крыльчатка вентилятора имеет 5 лопастей, которые защищены со стороны притока воздуха решеткой от попадания крупных частиц и предметов.

Двигатель

Осевой вентилятор ВЕНТС ОВ 6Д 710 оснащен мощным 6-ти полюсным трёхфазным электродвигателем с внешним ротором. Двигатель производства BLAUBERG (Германия) укомплектован тепловой защитой с автоматическим перезапуском для предотвращения выхода из строя вентилятора при экстремальных режимах работы (большие нагрузки или сильный перегрев). После остывания до нормальной температуры вентилятор снова начинает работать.

Двигатель работают на подшипниках качения, которые продлевают срок эксплуатации вентилятора (до 40 000 часов). Каждая крыльчатка проходит балансировку, что обеспечивает достижение точных характеристик, низкий уровень вибраций и шума.

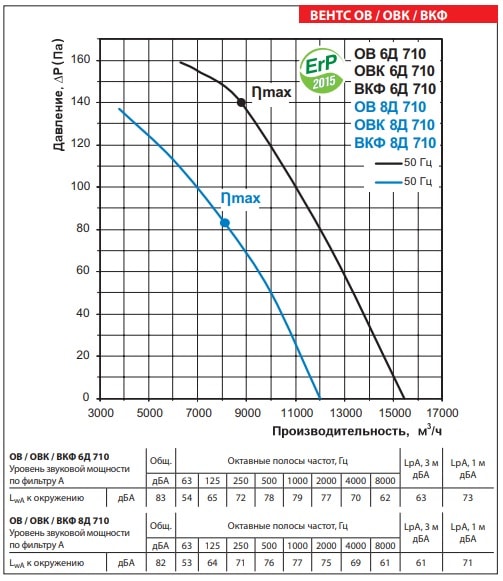

Аэродинамические характеристики вентилятора VENTS ОВ 6Д 710

В идеальных условиях, когда ничто не препятствует движению воздушного потока, осевой вентилятор будет иметь максимальную производительность – 15440 м³/час.

Аэродинамические характеристики ВЕНТС ОВ 6Д 710

На давление непосредственное влияют объекты аэродинамического сопротивления (защитные решетки, жалюзи, фильтры, протяженность, форма и размер воздушных каналов и др.). Поэтому, с диаграммы сразу можно понять – чем ниже давление (меньше источников аэродинамического сопротивления), тем выше производительность вентилятора.

Регулировка скорости вентилятора

Для качественной регулировки скорости трёхфазного двигателя вентилятора ВЕНТС ОВ 6Д 710 используются частотные преобразователи. Они обеспечат плавную регулировку скоростей. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры частотника.

Монтаж

Вентилятор ВЕНТС ОВ 6Д 710 монтируется преимущественно на поверхность стены при помощи квадратной присоединительной пластины: может устанавливаться как вертикально, так и горизонтально. Предназначен для монтажа в круглый проем диаметром 725 мм. Крепится через отверстия в монтажной пластине при помощи болтов, анкеров или саморезов.

Монтаж вентилятора ВЕНТС ОВ 6Д 710

Схема подключения вентилятора VENTS ОВ 6Д 710

Подключение вентилятора ВЕНТС ОВ 6Д 710

L - фаза; N - ноль; QF - автоматический выключатель; PE - заземление; X1 - входная клемма; клеммы TW1, TW2 являются выводами нормально закрытого контакта термозащиты двигателя.

Технические характеристики осевого вентилятора ВЕНТС ОВ 6Д 710

МодельОВ 6Д 710ОВ 6Д 630ОВ 6Д 800
Частота оборотов830 об/мин900 об/мин915 об/мин
Производительность15440 м³/ч10950 м³/ч25000 м³/ч
Потребляемая мощность1150 Вт1050 Вт1850 Вт
Ток2.0 А1.45 А3.7 А
Напряжение питания380 В380 В380 В
Уровень шума63 Дб59 Дб67 Дб

Пример установки осевого вентилятора VENTS ОВ 6Д 710 в бойлерной

Пример монтажа ВЕНТС ОВ 6Д 710

Вентиляторы ВЕНТС ОВ 6Д 710 производятся в Украине на заводе ВЕНТС (VENTS) крупнейшим производителем и экспортером вентиляционного оборудования. Качество вентиляторов соответствует европейским и международным стандартам и требованиям по энергоэффективности, надежности и безопасности, что подтверждается соответствующими сертификатами.

Компания ОВК КОМПЛЕКТ - официальный дилер завода ВЕНТС на территории Украины. Мы реализуем продукцию не только конечному потребителю, а также монтажным и торговым организациям. У нас самые выгодные условия: оптовые цены, быстрая доставка и официальная гарантия! Также осуществляем экспорт вентиляторов ВЕНТС в Грузию, Молдову и другие страны Европы и СНГ. Предоставляем всю необходимую документацию для оформления таможенной декларации.

Все вентиляционное оборудование ВЕНТС поддерживается в достаточном количестве на складах компании в Киеве и Днепре. Если у Вас есть необходимость купить вентилятор ВЕНТС ОВ 6Д 710 или любой другой - звоните нам по телефону ☎️+38 (044) 364-72-59, оформляйте заказ на нашем сайте https://ovk.ua или пишите на электронную почту info@ovk.ua. Если Вам понадобится консультация - наши специалисты с радостью помогут!
