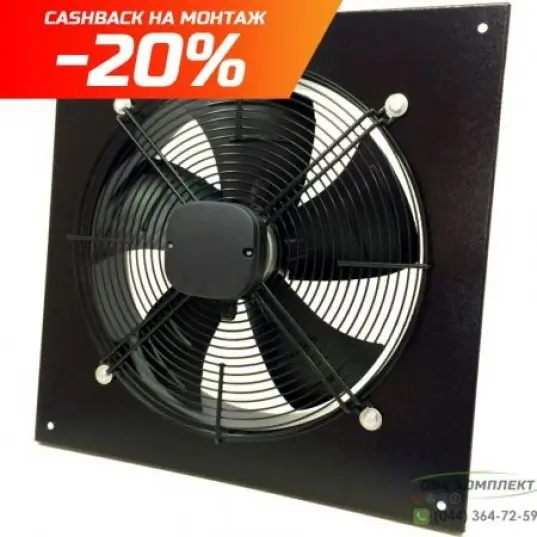

Осевой вентилятор ВЕНТС ОВ 4Д 450 применяется в приточных и вытяжных системах вентиляции в коммерческих, офисных и других общественных, промышленных помещениях, где требуется высокая производительность при относительно низком сопротивлении системы. Оборудован 4-полюсным трёхфазным двигателем на шарикоподшипниках, которые гарантируют длительный срок работы вентилятора. Возможно использование в холодильной технике для охлаждения компрессорно-конденсаторных блоков. Предусмотрена возможность установки серий на наружные стены.
Габаритные размеры вентилятора VENTS ОВ 4Д 450
Конструкция
Корпус и крыльчатка вентилятора изготовлены из стали с полимерным покрытием черного цвета, гарантирующим надежную защиту от образования коррозии как минимум на 10 лет. Корпус вентилятора имеет квадратную присоединительную пластину с отверстиями для крепления вентилятора на стену. Крыльчатка вентилятора имеет 5 лопастей, которые защищены со стороны притока воздуха решеткой от попадания крупных частиц и предметов.
Двигатель
Осевой вентилятор ВЕНТС ОВ 4Д 450 оснащен мощным 4-х полюсным трёхфазным электродвигателем с внешним ротором. Двигатель производства BLAUBERG (Германия) укомплектован тепловой защитой с автоматическим перезапуском для предотвращения выхода из строя вентилятора при экстремальных режимах работы (большие нагрузки или сильный перегрев). После остывания до нормальной температуры вентилятор снова начинает работать.
Двигатель работают на подшипниках качения, которые продлевают срок эксплуатации вентилятора (до 40 000 часов). Каждая крыльчатка проходит балансировку, что обеспечивает достижение точных характеристик, низкий уровень вибраций и шума.
Аэродинамические характеристики вентилятора VENTS ОВ 4Д 450
В идеальных условиях, когда ничто не препятствует движению воздушного потока, осевой вентилятор будет иметь максимальную производительность – 5280 м³/час.
На давление непосредственное влияют объекты аэродинамического сопротивления (защитные решетки, жалюзи, фильтры, протяженность, форма и размер воздушных каналов и др.). Поэтому, с диаграммы сразу можно понять – чем ниже давление (меньше источников аэродинамического сопротивления), тем выше производительность вентилятора.
Регулировка скорости вентилятора
Для качественной регулировки скорости трёхфазного двигателя вентилятора ВЕНТС ОВ 4Д 450 используются частотные преобразователи. Они обеспечат плавную регулировку скоростей. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры частотника.
Монтаж
Вентилятор ВЕНТС ОВ 4Д 450 монтируется преимущественно на поверхность стены при помощи квадратной присоединительной пластины: может устанавливаться как вертикально, так и горизонтально. Предназначен для монтажа в круглый проем диаметром 465 мм. Крепится через отверстия в монтажной пластине при помощи болтов, анкеров или саморезов.
Схема подключения вентилятора VENTS ОВ 4Д 450
L - фаза; N - ноль; QF - автоматический выключатель; PE - заземление; X1 - входная клемма; клеммы TW1, TW2 являются выводами нормально закрытого контакта термозащиты двигателя.
Технические характеристики осевого вентилятора ВЕНТС ОВ 4Д 450
| Модель |
Частота оборотов |
Производительность |
Потребляемая мощность |
Напряжение питания |
Ток |
Шум |
| ОВ 4Д 250 |
1400 об/мин |
850 м³/ч |
60 Вт |
380 В |
0.17 А |
38 Дб |
| ОВ 4Д 300 |
1380 об/мин |
1310 м³/ч |
75 Вт |
380 В |
0.22 А |
45 Дб |
| ОВ 4Д 350 |
1419 об/мин |
2350 м³/ч |
140 Вт |
380 В |
0.38 А |
46 Дб |
| ОВ 4Д 400 |
1380 об/мин |
3740 м³/ч |
180 Вт |
380 В |
0.47 А |
54 Дб |
| ОВ 4Д 450 |
1360 об/мин |
5280 м³/ч |
250 Вт |
380 В |
0.6 А |
56 Дб |
| ОВ 4Д 500 |
1300 об/мин |
6570 м³/ч |
450 Вт |
380 В |
0.9 А |
60 Дб |
| ОВ 4Д 550 |
1350 об/мин |
9700 м³/ч |
750 Вт |
380 В |
1.5 А |
64 Дб |
| ОВ 4Д 630 |
1320 об/мин |
12200 м³/ч |
800 Вт |
380 В |
1.6 А |
69 Дб |
Пример установки осевого вентилятора VENTS ОВ 4Д 450 в бойлерной
Вентиляторы ВЕНТС ОВ 4Д 450 производятся в Украине на заводе ВЕНТС (VENTS) крупнейшим производителем и экспортером вентиляционного оборудования. Качество вентиляторов соответствует европейским и международным стандартам и требованиям по энергоэффективности, надежности и безопасности, что подтверждается соответствующими сертификатами.
