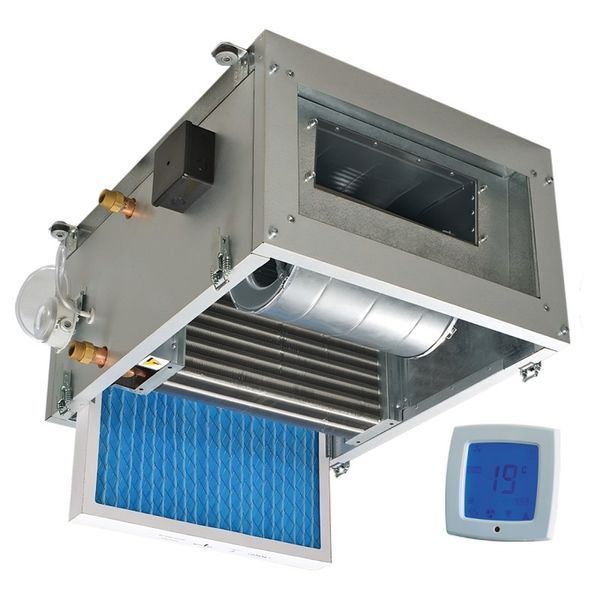

ВЕНТС МПА 5000 В LCD - это одна из самых качественных приточных установок с ⚡ водяным нагревом ⚡ и относительно низким потреблением электроэнергии в своем классе! Вентиляционная установка VENTS МПА 5000 В LCD представляет собой комплексный вентиляционный агрегат, который обеспечивает фильтрацию, нагрев и подачу свежего воздуха в помещение. При помощи водяного нагревателя происходит нагрев приточного воздуха. Водяные нагреватели Управление данной моделью производиться при помощи встроенного блока автоматики и удобного сенсорного пульта управления. Такие приточные установки используются в системах вентиляции и кондиционирования жилых, офисных, коммерческих и других общественных помещениях.
≡ ВЕНТИЛЯТОРЫ
В вентиляционной установке VENTS MPA 5000 В LCD используется центробежный вентилятор двустороннего всасывания с назад загнутыми лопатками. Кроме того, двигатель имеет встроенный термостат защиты с автоматическим перезапуском. А также, оборудован шариковыми подшипниками, которые гарантируют длительный срок службы (не менее 40000 часов).
≡ КОНСТРУКЦИЯ
Корпус ВЕНТС МПА 5000 В LCD выполнен из стали с покрытием из алюмоцинка. Внутренняя часть обеспечена тепло- и звукоизоляцией из минеральной ваты толщиной 25 мм. Для фильтрации приточного воздуха встроен фильтр с уровнем очистки G4. Для обогрева поступающего воздуха в зимний период и в переходные сезоны используется водяной (гликолиевый) нагреватель. Водонагреватели предназначены для использования при максимальном рабочем давлении 1,0 МПа (10 бар) и максимальной рабочей температуре теплоносителя 95 °С.
≡ АВТОМАТИКА Приточной установки ВЕНТС МПА 5000 В LCD
Благодаря встроенной системе автоматики, вы имеете возможность регулировать производительность вентилятора (3 скорости), настраивать температуру приточного воздуха и следить за уровнем загрязнения. Вся эта настройка легко выполняется через сенсорную панель управления. В стандартный комплект поставки входит 10-метровый кабель, что позволяет разместить панель управления в удобном для Вас месте!

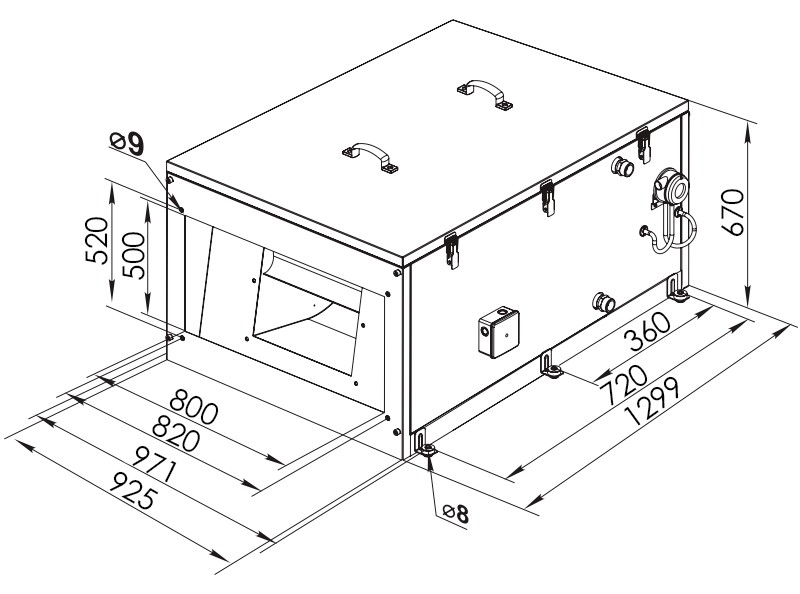

Габаритные размеры ВЕНТС МПА 5000 В LCD
≡ ФУНКЦИИ УПРАВЛЕНИЯ И ЗАЩИТЫ
Приточная установка ВЕНТС МПА 5000 В LCD обладает рядом возможностей и функций, такими как:
- Возможность включения и выключения электродвигателя установки;
- Регулировка скорости вращения вентилятора (3 скорости);
- Поддержание оптимальной температуры поступающего воздуха, управление циркуляционным насосом и контроль за регулирующим клапаном в смесительном узле нагревателя;
- Обеспечение защиты жидкостного нагревателя от замерзания с использованием датчика температуры воздуха после нагревателя и датчика температуры обратного теплоносителя;
- Управление и наблюдение за работой внешнего циркуляционного насоса, размещенного на трубопроводе подачи теплоносителя в жидкостный нагреватель (насос смесительного узла);
- Регулирование работы блока компрессора и конденсатора охладительного устройства с учетом температуры в помещении (при дополнительной установке канального охладительного устройства);
- Управление приточным вентилятором и проверка его функционирования;
- Мониторинг степени загрязнения фильтра;
- Контроль над электроприводом внешнего воздушного клапана;
- Возможность приостановки работы системы по команде от щита пожарной сигнализации.

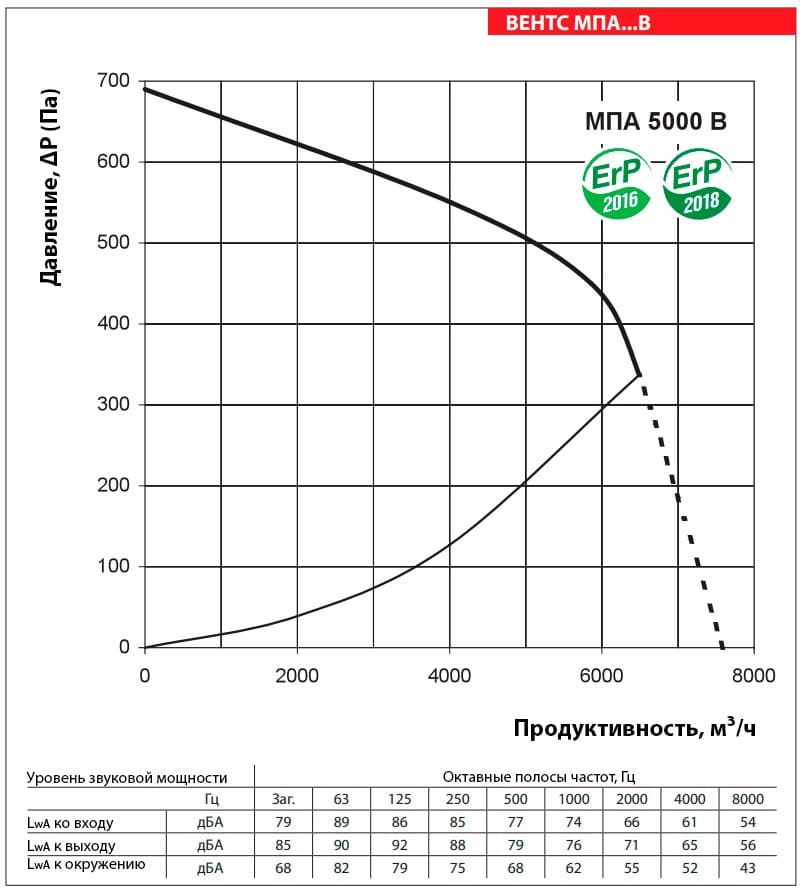

Аэродинамические характеристики ВЕНТС МПА 5000 В LCD

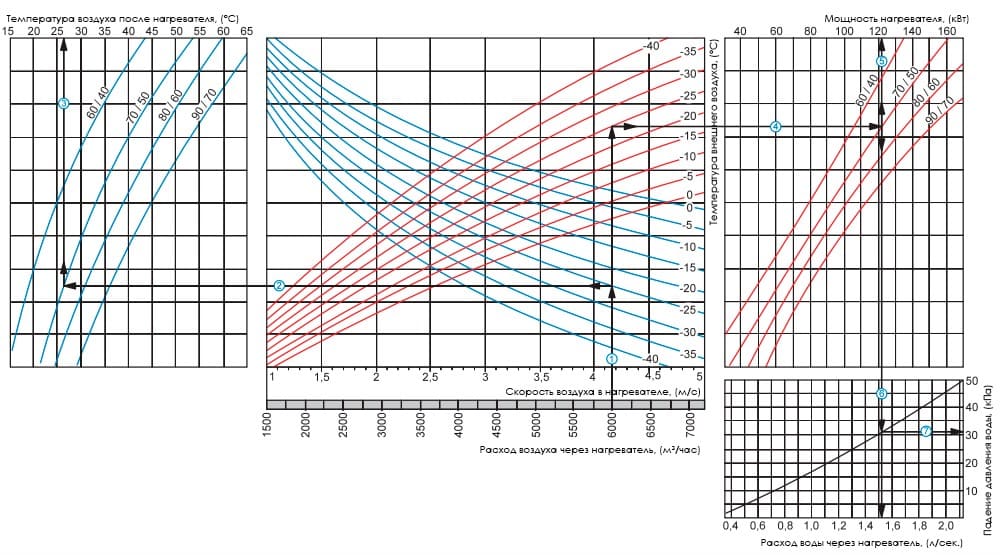

Параметры водяного нагревателя установки ВЕНТС МПА 5000 В LCD
Пример расчета параметров водяного нагревателя:
При расходе воздуха 6000 м³/ч. скорость в сечении нагревателя будет составлять 4,15 м/с 1.
Чтобы найти температуру, до которой возможен нагрев воздуха, необходимо от точки пересечения расхода воздуха 1 с линией расчетной зимней температуры (нисходящая синяя линия например -25 °С) провести влево линию 2 до пересечения с температурным перепадом воды (например, 70/50) и поднять перпендикуляр на ось температуры воздуха после нагревателя (27 °С) 3.
Для определения мощности нагревателя необходимо от точки пересечения расхода воздуха 1 с линией расчетной зимней температуры (восходящая красная линия, например -25 °С) провести вправо линию 4 до пересечения с температурным перепадом воды (например, 70/50) и поднять перпендикуляр на ось мощности нагревателя (121,0 кВт) 5.
Для определения необходимого расхода воды через нагреватель необходимо опустить перпендикуляр 6 на ось расхода воды через нагреватель (1,52 л/сек.).
Для определения падения давления воды в нагревателе необходимо найти точку пересечения линии 6 с графиком потери давления и провести перпендикуляр 7 вправо на ось падения давления воды (31 кПа).
≡ МОНТАЖ
Приточную установку можно установить на полу, подвесить к потолку с использованием монтажного угла с вибровставкой либо закрепить на стене при помощи кронштейнов. Процедуру монтажа можно осуществлять как во вспомогательных помещениях (балкон, кладовая, подвал, чердак и т.п.), так и в основных помещениях, разместив установку над подвесным потолком, в нише или в открытом доступе.
Установку допускается монтировать в любом положении, за исключением вертикального, при котором направление потока воздуха будет направлено вниз (при этом ТЭНы должны располагаться не под вентилятором). Важно обеспечить доступ к установке для проведения обслуживания и очистки фильтра!
Схема подключения приточной установки ВЕНТС МПА 5000 В LCD к сети
PE - заземление; L1, L2, L3 - фазы; X1 – клеммная колодка; QF – внешний автоматический выключатель.
Пример установки ВЕНТС МПА 5000 В LCD в офисе
Приточные установки ВЕНТС МПА 5000 В LCD производятся в Украине на заводе ВЕНТС (VENTS) крупнейшим производителем и экспортером вентиляционного оборудования. Качество вентиляторов и вентиляционных установок с рекуперацией соответствует европейским и международным стандартам и требованиям по энергоэффективности, надежности и безопасности, что подтверждается соответствующими сертификатами.
