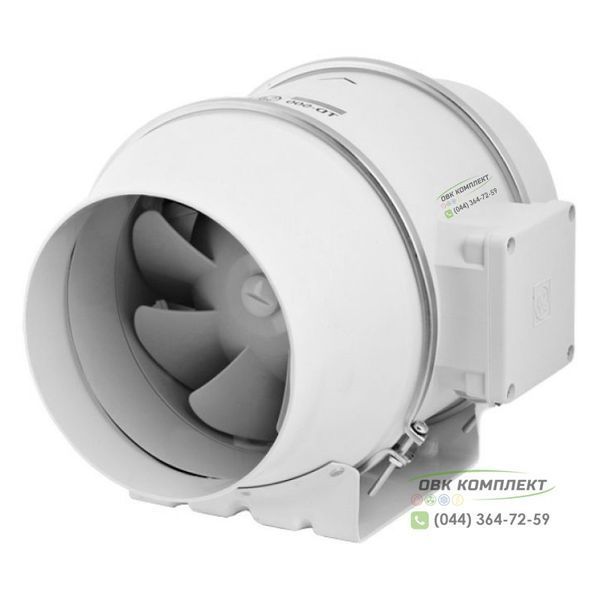

Вентилятор Soler&Palau TD-500/160 применяется в системах приточно-вытяжной вентиляции. Этот вентилятор идеально подходит для таких помещений как больницы, музеи, библиотеки, рестораны, кафе и другие подобные места. Использование подшипников качения и встроенной защиты от перегрева двигателе гарантирует долгий срок службы устройства. Благодаря компактному разборному корпусу монтаж этого вентилятора становится легким и удобным. Кроме того, вентилятор оснащен внешней клеммной коробкой, что упрощает процесс его подключения к сети.

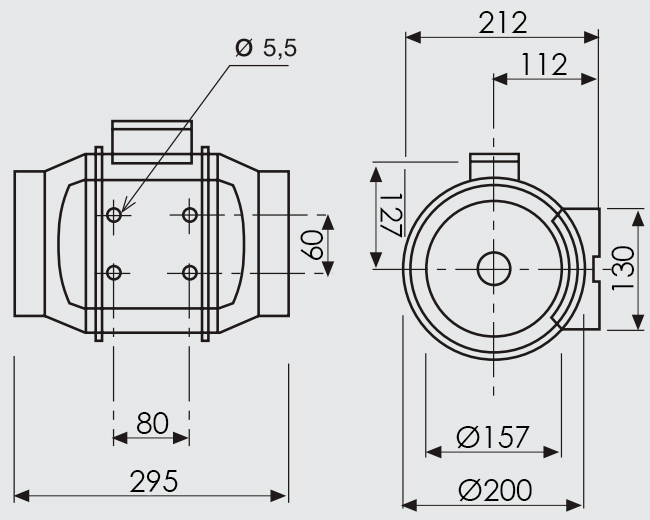

Габаритные размеры вентилятора Soler&Palau TD-500/160:
Конструкция
Вентилятор TD-500/160 обладает универсальной конструкцией, что позволяет установить его в любой части воздуховода. Корпус и крыльчатка устройства выполнены из высококачественного ABS-пластика.
Двигатель
Модель оборудована однофазным трёхскоростным высокоэффективным двигателем на подшипниках качения, которые гарантируют долгую и надёжную работу. Класс защиты двигателя - IP 44, класс изоляции - B. Также устройство оборудовано встроенной защитой от перегрева.
Аэродинамические характеристики вентилятора Soler&Palau TD-500/160:
- qsf - статическое давление в Па;
- qv - расход воздуха в м³/ч;
- P - потребляемая мощность в Вт;
- SFP - удельная мощность вентилятора в Вт/м³/с (синие кривые);
- HS - высокая скорость;
- MS - средняя скорость;
- LS - низкая скорость.
Последовательность монтажа вентилятора Soler&Palau TD-500/160:
Управление
Регулировка скоростей осуществляется с помощью переключения фазы между разъемами "LA" (высокая), "LB" (средняя), "LC" (низкая) скорость вращения вентилятора, или же при помощи регулятора скорости.
Схема подключения канального вентилятора Soler&Palau TD-500/160:
L — фаза; N — ноль; LA — клемма максимальной скорости; LB — клемма средней скорости; LC — клемма минимальной скорости; REB - электронный регулятор скорости; COM 3, INT 4P - трёхскоростные пульты управления.
Технические характеристики вентилятора Soler&Palau TD-500/160:
| Модель | TD-500/150 | TD-500/160 | TD-800/200 N | TD-800/200 | ||||||||
| Скорость | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 |
| Размер патрубка, мм | 150 | 160 | 200 | 200 | ||||||||
| Потреб. мощность, Вт | 41 | 44 | 53 | 41 | 44 | 53 | 88 | 93 | 103 | 131 | 133 | 132 |
| Потреб. ток, А | 0.18 | 0.19 | 0.21 | 0.18 | 0.19 | 0.21 | 0.45 | 0.47 | 0.50 | 0.55 | 0.56 | 0.55 |
| Макс. произв., м³/ч | 390 | 470 | 560 | 390 | 470 | 560 | 660 | 750 | 890 | 850 | 940 | 1040 |
| Частота вращения, мин⁻¹ | 1820 | 2150 | 2590 | 1820 | 2150 | 2590 | 1660 | 1870 | 2190 | 2080 | 2290 | 2480 |
| Уровень звук. давл. на расст. 3 м, дБ(А) | 26 | 31 | 35 | 26 | 31 | 35 | 31 | 34 | 38 | 34 | 37 | 40 |
| Диапазон рабочей температуры, °С | -20...+60 | -20...+60 | -20...+60 | -20...+60 | ||||||||
| Защита | IP 44 | IP 44 | IP 44 | IP 44 | ||||||||
Вентиляторы Soler&Palau TD-500/160 производятся в Испании на заводе Soler&Palau крупнейшим производителем и экспортером вентиляционного оборудования. Качество вентиляторов соответствует европейским и международным стандартам и требованиям по энергоэффективности, надежности и безопасности, что подтверждается соответствующими сертификатами.
