Габаритные размеры - дымосос ВДН-6,3 5,5 кВт, 1500 об.
| № дымососа |
h |
H |
H1 |
B |
l |
Lmax |
A |
D |
D1 |
a1 |
a2 |
A1 |
A2 |
t1 |
t2 |
C |
C1 |
C2 |
N |
n |
n1 |
n2 |
d |
| №6,3 |
400 |
965 |
460 |
1057 |
380 |
1970 |
392 |
404 |
440 |
346 |
238 |
406 |
290 |
58 |
58 |
250 |
600 |
600 |
12 |
24 |
7 |
5 |
20 |
Основная информация – дымососы ВДН-6,3
Дымосос ВДН-6,3 разработан с целью осуществления качественного перемещения дымового газа и воздуха. Содержание пыли и твёрдых примесей в воздуховодных системах может содержаться в количестве не более 100 г\м3.
Дутьевой вентилятор ВДН может перемещать воздух при номинальной рабочей температуре от +20°С до +200°С, при том, чтобы температура окружающей среды не превышала температурные показатели ниже -30°С и выше +40°С.
Дымососы ВДН-6,3 5,5 кВт разработаны в соответствии с ГОСТ 15150-69 по категории размещения 2, и могут работать в умеренном и тропическом климате. Возможны также и другие варианты установки (1), когда электродвигатель полностью защищён от неблагоприятных климатических воздействий.
Аэродинамические показатели

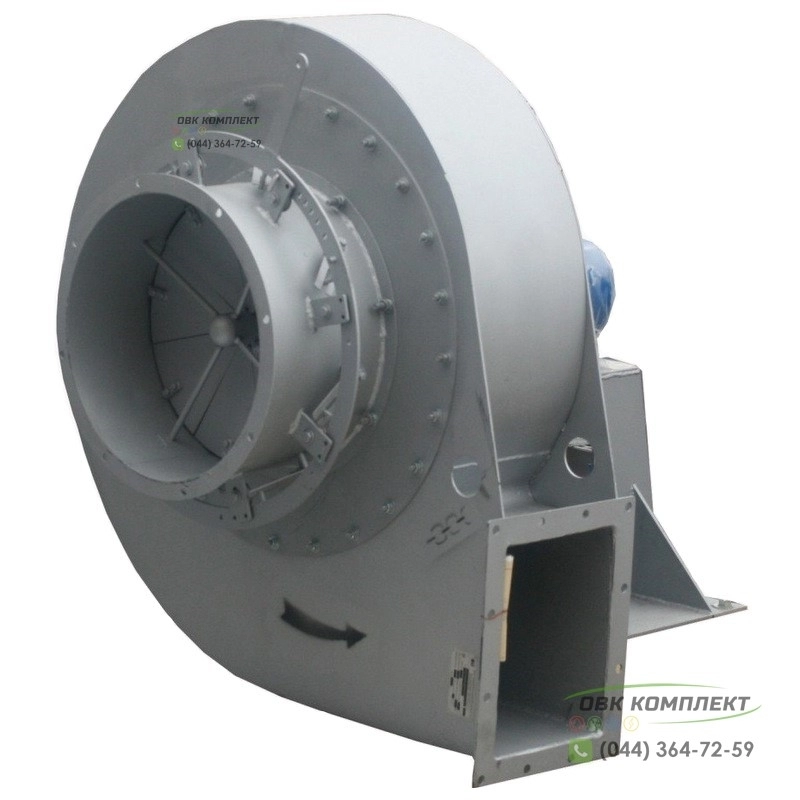

Конструкция – дутьевой вентилятор ВДН-6,3 одностороннего всасывания
Дымосос ВДН-6,3 одностороннего всасывания комплектуется в корпус из карбонированной стали особой прочности. Данный материал полностью защищён от коррозийных образований, что позволяет получать продуктивную работу на протяжении длительного времени.
Характеристика модели – дымососы ВДН-6,3
- Дутьевые вентиляторы ВДН-6,3 5,5 кВт, 1500 об. центробежные;
- Модель обладает односторонним всасыванием;
- Рабочие лопатки в количестве 16 штук;
- Устройство может проводить вращение в правую и левую сторону.
Особенность установки – дутьевой вентилятор ВДН-6,3
- Установка в системах пылеочистных установках, в газомазутных котлах;
- Установка в системы вентиляции;
- Установка в системы воздушного отопления;
- Установка для других производительных целей, для обслуживания зоны постоянных рабочих мест.
| Вентилятор |
Исполнение, № |
Мощность, кВт |
Частота вр., об/мин |
Давление, Па |
Производительность. м³/ч тыс. |
| ВДН-6,3 |
1 |
3 |
1000 |
240-610 |
0,7-5,25 |
| ВДН-6,3 |
1 |
4 |
1500 |
550-1340 |
1,2-7,8 |
| ВДН-6,3 |
1 |
5,5 |
1500 |
550-1350 |
1,25-7,9 |
| ВДН-6,3 |
3 |
5,5 |
1500 |
550-1350 |
1,25-7,9 |
| ВДН-6,3 |
1 |
7,5 |
1500 |
550-1350 |
1,25-7,9 |
| ВДН-6,3 |
3 |
7,5 |
1500 |
550-1350 |
1,25-7,9 |
Чтобы получить больше информации или купить дымосос ВДН-6,3 5,5 кВт, 1500 об., вам необходимо обратиться к менеджерам компании «ОВК Комплект». Это профессионалы своего дела, всегда готовые помочь с выбором необходимой модели, учитывая все Ваши пожелания.
Свой заказ вы получите в максимально короткие сроки, с доставкой по Киеву и всей Украине.
Звоните нам, чтобы узнать свою скидку!
