Электрический тепловентилятор PROTON EL 30 используется для нагрева воздуха. Входящая в комплект тепловентилятора автоматика обеспечивает защиту и комфортное управление. Управляющим элементом служит программируемый контроллер или блок управления (возможность программирования температурного режима в помещении). Данный тепловентилятор способен обеспечить прирост температуры до 16 °C. Вентилятор агрегата имеет три скорости, максимальная дальность струи теплого воздуха - до 25 м, мощность нагрева - до 30 кВт. Аппарат обладает довольно широкой сферой применения: склады, производственные цеха, розничные и оптовые магазины, паркинги и автосервисы, станции технического обслуживания, ангары, автомойки, зимние сады, теплицы.
Габаритные размеры PROTON EL 30:
Принцип действия
Принцип действия тепловентилятора основан на работе осевого вентилятора, который нагнетает воздух и пропускает его через ТЭНы. Нагретый таким образом воздух подается в помещение и направляется в рабочую зону (область пребывания людей) при помощи направляющих жалюзи, регулируются вручную.
Конструкция
- Корпус состоит из металлических элементов, окрашенных порошковой краской.
- Вентилятор расположен в специальном диффузоре в задней части аппарата, благодаря чему поток воздуха равномерно распределяется на всю поверхность ТЭНов, обеспечивая наиболее эффективное его использование. Это решение уменьшает уровень шума, который создает проходящий воздух. Вентилятор оснащен специальной мелкой заборной решеткой, которая защищает аппарат от попадания в него сторонних предметов и предотвращает возможность травмирования персонала лопастями вентилятора.
- Аппараты PROTON EL комплектуются однофазным (230В/50Гц) трехскоростным АС-двигателем. Уровень защиты двигателя IP54. Рабочий диапазон температур во время работы составляет до +55 °С.
- Нагревательные элементы, установленные в аппаратах PROTON EL выполнены из высоколегированной нержавеющей стали. В модели EL 30 используются оребренные ТЭНы с увеличенной теплоотдачей. Рама крепления ТЭНов выполнена из оцинкованной стали. Термодатчики защиты ТЭНов от перегрева смонтированы в верхней и нижней части рамы.
- Направляющие жалюзи изготовлены из анодированного алюминия, обеспечивают минимальное сопротивление воздуха на выходе из аппарата. Защита от коррозии гарантирует долговечность и сохранность внешнего вида.
Монтаж
Тепловентиляторы PROTON EL 30 устанавливаются только в вертикальном положении (настенный монтаж), горизонтальный (потолочный) доступен при использовании автоматики, реализующей задержку отключения вентилятора для полного охлаждения электрокалорифера.
При условии монтажа консоли к стене используются крепежные элементы, соответствующие их несущей способности.
Несоблюдение при монтаже минимального расстояния (0.25 м) от стены приведет к неправильной работе тепловентилятора, что может повлиять на срок службы оборудования.

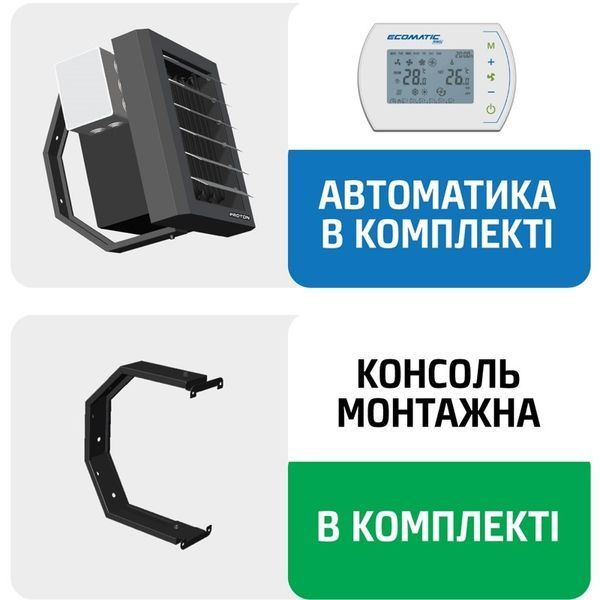

Аксессуары
Контроллер программируемый
Предназначен для регулирования температуры. Поставляется в комплекте с вентилятором!
Возможности устройства:
- Программируемый температурный режим с точностью до 0.5°C.
- Диапазон регулирования температур +5°С ... +70°С.
- Автоматический или ручной режим управления скоростью вращения 3-х скоростного AC-двигателя вентилятора.
- Недельное программирование 5+1+1.
- Возможность работы с термодатчиком внешним NTC65.
- Высокий уровень энергосбережения и снижение шума.
- Защита от падения температуры в помещении ниже критического уровня.
- Работа на обогрев и охлаждение, вентиляцию.
- Коммуникационный протокол связи MODBUS.
- Ручная регулировка количества включенных ТЕНовых групп.
- Задержка выключения вентилятора при отключении электрокалорифера для его полного остывания.
- Защита класса IP 20.
Термодатчик внешний NTC 65
Предназначен для считывания температуры в помещении и передачи данных контроллеру программируемому. В комплект поставки не входит!
Преимущества:
- Высокая точность определения температуры.
- Возможность применения группы датчиков для больших помещений.
- Класс защиты IP65.
Консоль монтажная
Предназначена для монтажа вентилятора. Поставляется в комплекте с вентилятором!
Технические характеристики PROTON EL 30:
| Модель |
EL 12 |
EL 23 |
EL 30 |
| Скорость |
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
| Расход воздуха |
1000 м³/ч |
1400 м³/ч |
2000 м³/ч |
4000 м³/ч |
4900 м³/ч |
5700 м³/ч |
3900 м³/ч |
4800 м³/ч |
5600 м³/ч |
| Мощность нагрева |
4.00 кВт |
8.00 кВт |
12.00 кВт |
11.25 кВт |
22.50 кВт |
22.50 кВт |
11.25 кВт |
18.75 кВт |
30.00 кВт |
| Прирост температуры |
12°C |
17°C |
18°C |
9°C |
14°C |
12°C |
9°C |
12°C |
16°C |
| Количество нагревательных элементов (ТЭНов) |
3 шт |
6 шт |
9 шт |
| Max. температура ТЭНов |
230 °C |
180 °C |
180 °C |
| Параметры питания ТЭНов |
400/50 В/Гц |
400/50 В/Гц |
400/50 В/Гц |
| Max. дальность струи воздуха |
13 м |
25 м |
25 м |
| Параметры питания двигателя |
230/50 В/Гц |
230/50 В/Гц |
230/50 В/Гц |
| Мощность двигателя |
85 Вт |
390 Вт |
390 Вт |
| Номинальный ток аппарата |
23 А |
45 А |
56 А |
| Уровень шума |
48 Дб |
57 Дб |
57 Дб |
| Класс защиты оборудования |
IP 21 |
IP 21 |
IP 21 |
| Тип монтажа |
Настенный |
Настенный |
Настенный |
| Масса нетто |
21.6 кг |
34.7 кг |
44.6 кг |
| Масса брутто |
24.6 кг |
37.2 кг |
47.1 кг |
| Габариты нетто (ШхВхГ) |
590х505х310 мм |
735х680х400 мм |
735х680х400 мм |
| Габариты брутто (ШхВхГ) |
600х525х400 мм |
800х700х400 мм |
800х700х400 мм |
Схема подключения PROTON EL 30:
Электрические тепловентиляторы PROTON EL 30 производятся в Украине на заводе PROTON. Качество вентиляторов соответствует европейским и международным стандартам и требованиям по энергоэффективности, надежности и безопасности, что подтверждается соответствующими сертификатами.
