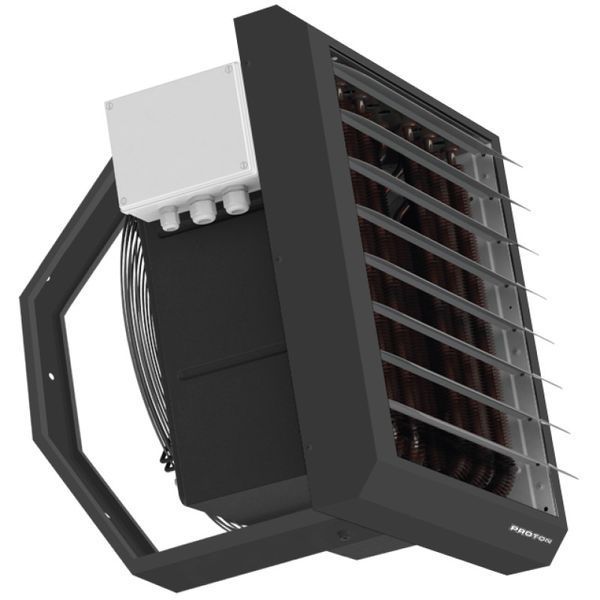

Электрический тепловентилятор PROTON EL 23i

Электрический тепловентилятор PROTON EL 23i используется для нагрева воздуха. Входящая в комплект тепловентилятора автоматика обеспечивает защиту и комфортное управление. Управляющим элементом служит программируемый контроллер или блок управления (возможность программирования температурного режима в помещении). Данный тепловентилятор способен обеспечить прирост температуры до 14 °C. Вентилятор агрегата имеет три скорости, максимальная дальность струи теплого воздуха - до 25 м, мощность нагрева - до 22.50 кВт. Аппарат обладает довольно широкой сферой применения: склады, производственные цеха, розничные и оптовые магазины, паркинги и автосервисы, станции технического обслуживания, ангары, автомойки, зимние сады, теплицы. Модель EL 23i отличается от обычной модели EL 23 комплектом автоматики и классом защиты!

Габаритные размеры PROTON EL 23i:

Принцип действия

Принцип действия тепловентилятора основан на работе осевого вентилятора, который нагнетает воздух и пропускает его через ТЭНы. Нагретый таким образом воздух подается в помещение и направляется в рабочую зону (область пребывания людей) при помощи направляющих жалюзи, регулируются вручную.

Конструкция

• Корпус состоит из металлических элементов, окрашенных порошковой краской.
• Вентилятор расположен в специальном диффузоре в задней части аппарата, благодаря чему поток воздуха равномерно распределяется на всю поверхность ТЭНов, обеспечивая наиболее эффективное его использование. Это решение уменьшает уровень шума, который создает проходящий воздух. Вентилятор оснащен специальной мелкой заборной решеткой, которая защищает аппарат от попадания в него сторонних предметов и предотвращает возможность травмирования персонала лопастями вентилятора.
• Аппараты PROTON EL комплектуются однофазным (230В/50Гц) трехскоростным АС-двигателем. Уровень защиты двигателя IP54. Рабочий диапазон температур во время работы составляет до +55 °С.
• Нагревательные элементы, установленные в аппаратах PROTON EL выполнены из высоколегированной нержавеющей стали. В модели EL 23i используются оребренные ТЭНы с увеличенной теплоотдачей. Рама крепления ТЭНов выполнена из оцинкованной стали. Термодатчики защиты ТЭНов от перегрева смонтированы в верхней и нижней части рамы.
• Направляющие жалюзи изготовлены из анодированного алюминия, обеспечивают минимальное сопротивление воздуха на выходе из аппарата. Защита от коррозии гарантирует долговечность и сохранность внешнего вида.

Монтаж

Тепловентиляторы PROTON EL 23i устанавливаются только в вертикальном положении (настенный монтаж), горизонтальный (потолочный) доступен при использовании автоматики, реализующей задержку отключения вентилятора для полного охлаждения электрокалорифера.

При условии монтажа консоли к стене используются крепежные элементы, соответствующие их несущей способности.

Несоблюдение при монтаже минимального расстояния (0.25 м) от стены приведет к неправильной работе тепловентилятора, что может повлиять на срок службы оборудования.

Аксессуары

Блок управления

Предназначен для регулирования температуры. Поставляется в комплекте с вентилятором!

Возможности устройства:

• Программируемый температурный режим с точностью до 0.5°C.
• Диапазон регулирования температур +5°С ... +70°С.
• Автоматический или ручной режим управления скоростью вращения 3-х скоростного AC-двигателя вентилятора.
• Недельное программирование 5+1+1.
• Возможность работы с термодатчиком внешним NTC65.
• Высокий уровень энергосбережения и снижение шума.
• Защита от падения температуры в помещении ниже критического уровня.
• Работа на обогрев и охлаждение, вентиляцию.
• Коммуникационный протокол связи MODBUS.
• Ручная регулировка количества включенных ТЕНовых групп.
• Задержка выключения вентилятора при отключении электрокалорифера для его полного остывания.
• Защита класса IP 65.

Термодатчик внешний NTC 65

Предназначен для считывания температуры в помещении и передачи данных контроллеру программируемому. Поставляется в комплекте с вентилятором!

Преимущества:

• Высокая точность определения температуры.
• Возможность применения группы датчиков для больших помещений.
• Класс защиты IP65.

Консоль монтажная

Предназначена для монтажа вентилятора. Поставляется в комплекте с вентилятором!

Технические характеристики PROTON EL 23i:

Схема подключения PROTON EL 23i:

Электрические тепловентиляторы PROTON EL 23i производятся в Украине на заводе PROTON. Качество вентиляторов соответствует европейским и международным стандартам и требованиям по энергоэффективности, надежности и безопасности, что подтверждается соответствующими сертификатами.
