Применение АИРЕ71С4
Двигатель АИРЕ 71C4 – это модель асинхронного исполнения, оснащённый короткозамкнутым ротором. Статор двигателя укомплектован двумя обмотками (основная и вспомогательная\пусковая). Этот двигатель применяется в области промышленного производства, а также в бытовых сферах. Чтобы производить сдвиг напряжения от подающей цепи питания, обмотки двигателя имеют конденсатор.
Данное устройство работает с заводскими машинами, насосами и компрессорами в сфере сельскохозяйственных и строительных предприятий.
АИРЕ 71C4 питается от напряжения 220/380 В, переменного тока в 50 ГЦ.
В комплектацию механизма входят высококачественные подшипники SKF со степенью защиты IP55, а монтажные функции исполнены по ГОСТу 13267.
Габаритные размеры мотора АИРЕ71С4:
Модель | Габаритные размеры | Установочные и присоединительные размеры | ||||||||||||||||||||
l30 | h31 | d30 | d24 | b10 | b11 | l10 | l11 | l31 | d1 | l1 | b1 | h5 | h1 | h | d10 | d20 | d25 | l39 | l20 | d22 | n | |
АИРЕ 71 C4 | L | HD | AC | P | A | AB | B | BB | C | D | E | F | GA | GD | H | K | M | N | R | T | S | n |
295 | 205 | 155 | 200 | 112 | 155 | 90 | 120 | 45 | 19 | 40 | 5 | 21,5 | 5 | 71 | 7 | 165 | 130 | 0 | 3,5 | 12 | 4 | |

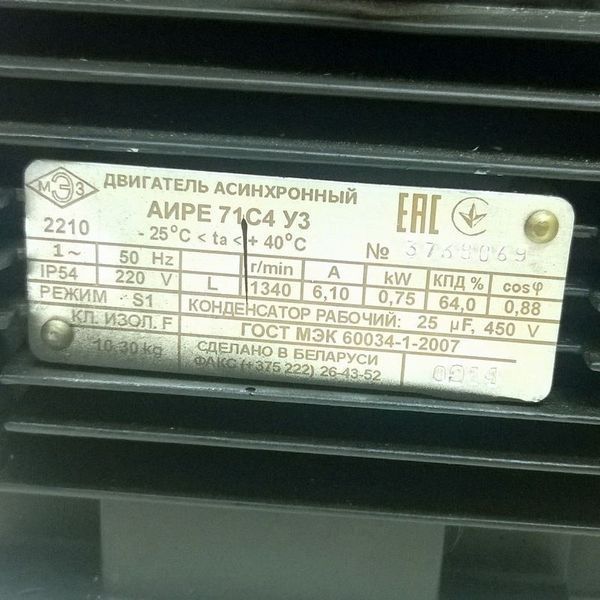

Асинхронный двигатель АИРЕ71 C4
Электродвигатель АИРЕ 71C4 – высокооборотный асинхронный механизм в двухфазной обмотке с короткозамкнутым ротор оснащённым конденсатором на статоре. Это позволяет улучшить работу всего механизма и сделать её более продуктивной.
Лучше всего устанавливать двигатель АИРЕ 71C4 в местах, где влияние температурных колебаний не значительно, т.к. это может подействовать на конденсатор. В этом случае будет не лишним постоянный контроль за количеством ёмкости.
АИРЕ 71C4 имеет стандартную синхронную частоту вращения в 1500 об/мин.
Варианты монтажа двигателя АИРЕ:
- IM1081 на лапах
- IM2081 комбинированный (+5% к базовой стоимости IM1081 на лапах)
- IM3081 фланцевый (+5% к базовой стоимости IM1081 на лапах)
- Цену на монтажное исполнение IM1082, IM2082, IM3082, IM2181, IM2182, IM3681, IM3682 - уточняйте у менеджеров компании «ОВК Комплект»,

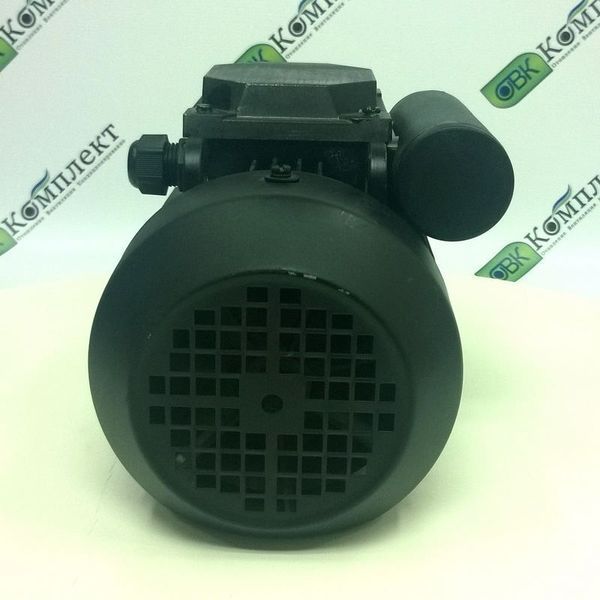

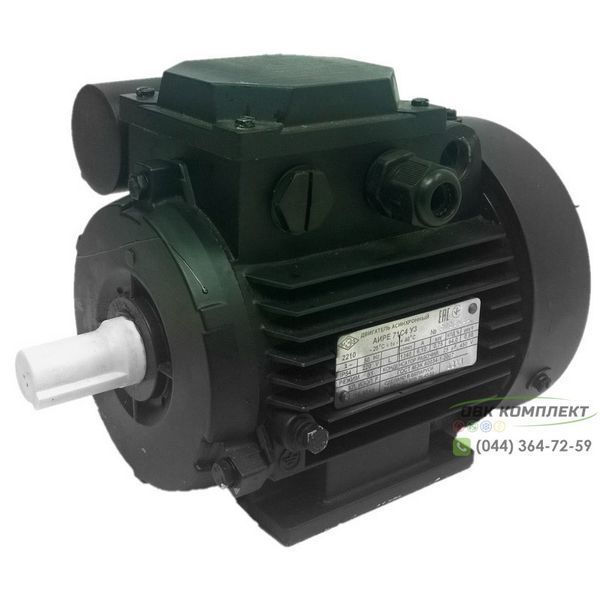

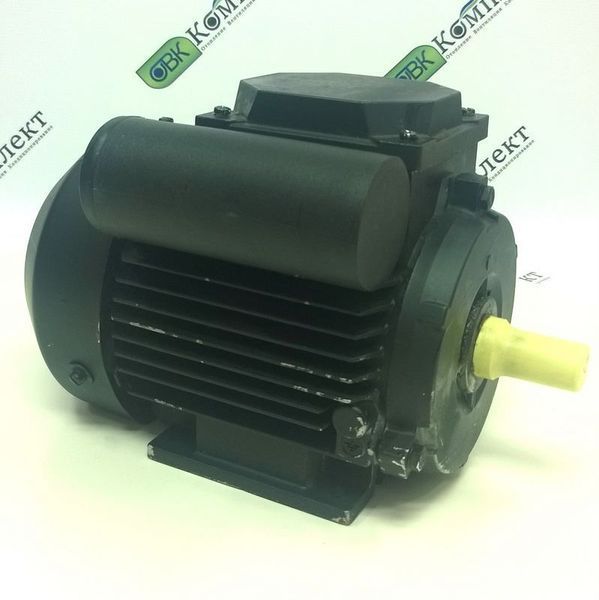

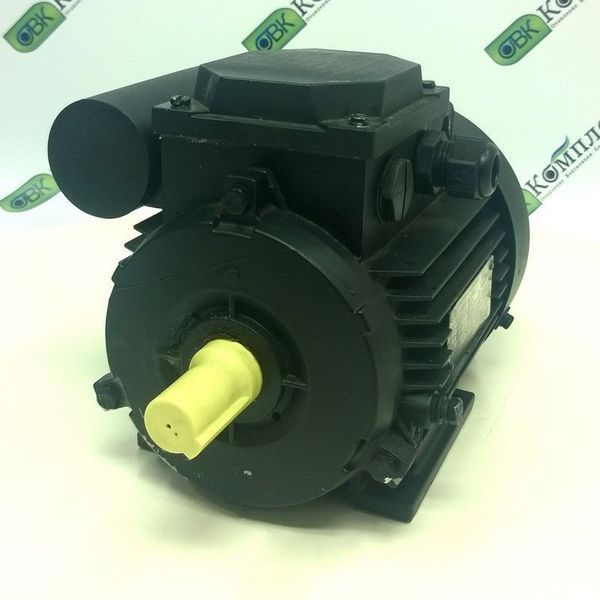

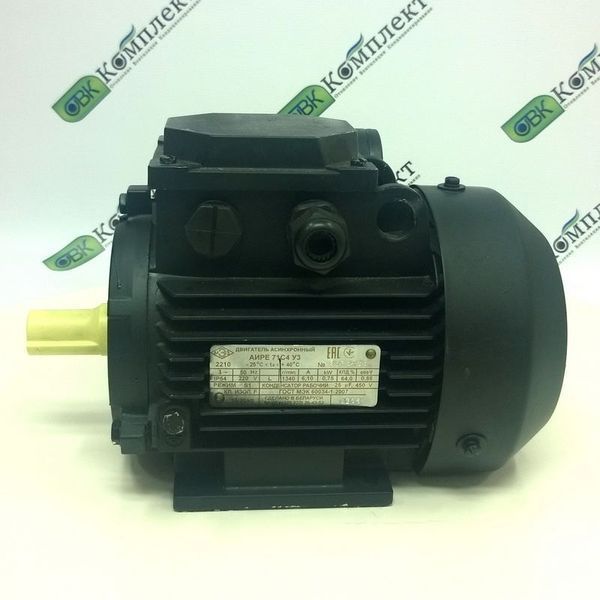

Корпус и устройство двигателя
Электродвигатель изготовлен в соответствии с лучшими стандартами качества. Он прослужит на протяжении длительного времени, не требуя постоянного ремонта и обслуживания.
Модель двигателя укомплектована в высокопрочный корпус из силуминового сплава. Поверхность полакированный, с качественной медной обмоткой.
Для более детальной информации свяжитесь с менеджерами компании «ОВК Комплект»,, которые проведут профессиональную консультацию и подберут необходимую модель, исходя из ваших пожеланий и особых целей.
Основные условные обозначения электродвигатель асинхронный АИРЕ
А – асинхронный двигатель
И – разработка по лицензии Интерэлектро (организация СЭВ, разработавшая серию двигателей и действующая в рамках международного сообщества)
Р – привязка к мощности согласованных размеров согласно стандарту
Е – двигатель однофазного исполнения с обмотками двухфазного исполнения, укомплектованный рабочим конденсатором.
Двигатель АИРЕ подаёт низкий уровень мощности пускового момента. У него слабая устойчивость к перегрузкам и низкий уровень КПД, в сравнении с моделями трёхфазного исполнения (пример - электродвигатель АИР).
