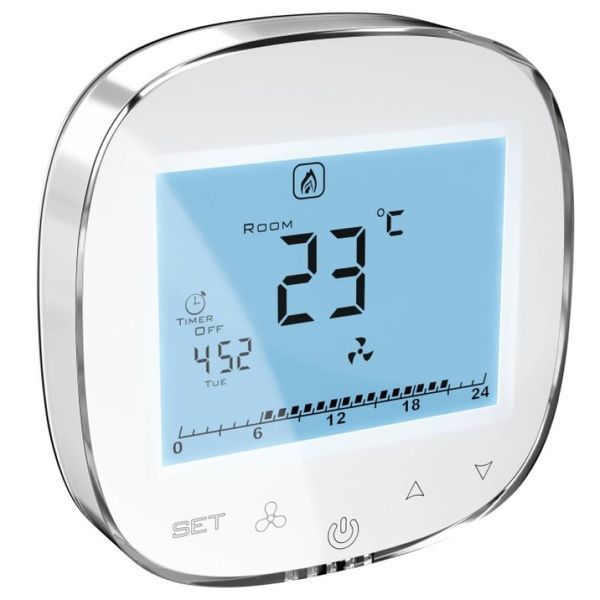

Общая информация - настенный регулятор WING EC
Настенный контроллер WING EC используется для управления воздушно-тепловыми завесами WING любого типа.
Контроллер обладает интерфейсом по протоколу связи Modbus RTU, который легко интегрируется с системами автоматизации зданий (BMS).
Контроллер WING EC прост и интуитивно понятен в управлении, за счет удобной и во многом практичной клавиатуре с сенсорным дисплеем и подсветкой. Данная модель изготовлена из высококачественных электронных компонентов.
Контроллер предназначен для непрерывной работы с однофазной сетью переменного тока и напряжением 230 В. Благодаря грамотно разработанной конструкции монтаж проходит довольно быстро, на специальном монтажном кронштейне в стенной коробке Ø60 мм. Монтажный кронштейн позволяет легко осуществлять установку и демонтаж панели.
Электрические кабели подключаются к клеммной колодке, расположенной на задней панели контроллера.
Имеется возможность управления тремя скоростями вентиляторов с ЕС двигателями, а также регулировать мощность двухступенчатого нагревателя.
Благодаря функции таймера и встроенному термостату с датчиком температуры, контроллер позволяет программировать режимы работы завесы на неделю (рабочие дни / выходные дни, два греющих периода в сутки).
Установка внешнего датчика открытия двери позволяет выбрать один из трех режимов работы:
- Двери (по умолчанию): Работа завесы с нагревателем, для поддержания требуемой температуры, или без нагревателя. Подача воздуха активизируется только при открытой двери;
- Помещение: Работа завесы с нагревателем, для поддержания требуемой температуры, или без нагревателя (данный режим активизируется вручную). Работа завесы осуществляется независимо от датчика открытия двери;
- Двери + помещение: Работа завесы с нагревателем, для поддержания требуемой температуры, или без нагревателя (Работа завесы активизируется в зависимости от состояния датчика двери.)
Контроллер HMI-WING EC оптимизирует работу воздушно тепловых завес Wing, обеспечивая непрерывное и надежное функционирование, а качественно подобранный функционал также обеспечит экономное потребление элетроэнергии.
Провода необходимые для подключения: Кабель ПВС 2х1 или ВВП 2х1 для питания панели (Завеса L1, N - Пульт L, N), управляющий экранированный кабель 4х0,5 (Завеса 2, 3, Ai, G - Пульт H1, H2, Ao, GND)
Схема подключения Контроллера HMI WING HY к электрическим Завесам Wing EC
- Электропитание: 400В -50 Гц
- Главный выключатель, предохранитель
- Завеса WING E100-200-EC
- Контроллер HMI WING EC
Схема подключения Контроллера HMI WING HY к водяным Завесам Wing EC
- Электропитание: 230В -50 Гц
- Главный выключатель, предохранитель
- Завеса WING W100-200-EC
- Контроллер HMI WING EC
- Клапан з сервоприводом

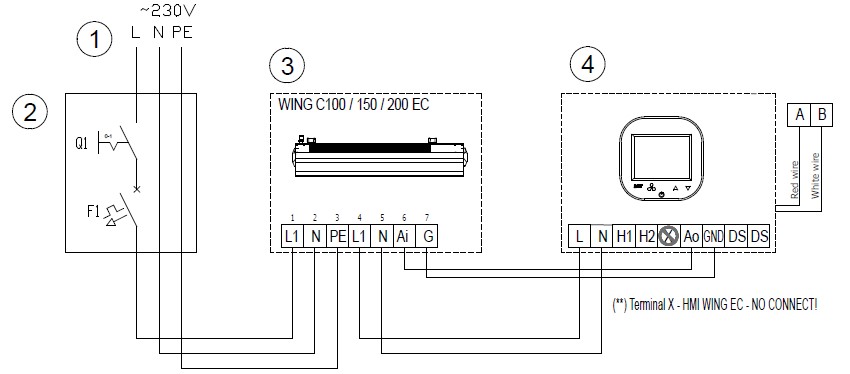

Схема подключения Контроллера HMI WING HY к Завесам без нагрева Wing EC
- Электропитание: 230В -50 Гц
- Главный выключатель, предохранитель
- Завеса WING C100-200-EC
- Контроллер HMI WING EC
Функции настенного регулятора
- Тип: регулятор с сенсорной панелью управления;
- Измерение температуры: -10 °C ... + 99 °C; NTC10K;
- Функции календаря: программируемый недельный календарь (5+1+1);
- Соединение с BMS: протокол Modbus RTU, магистраль RS485;
- Скорость передачи: до 38400 кбит/с;
- Выходы: 1 аналоговый выход 0-10В (8 бит, Imax = 20 мА); 2 релейных выхода (250 В переменного тока, AC1 500 ВА для 230 В переменного тока);
- Входы: 1 цифровой вход типа «сухой контакт», Imax = 20 мА;
- Источник питания: 230 В AC переменного тока;
- Потребляемая мощность: 1.5 В*А;
- Дисплей: графический ЖК-дисплей с подсветкой (белые надписи, синий фон);
- Материал изготовления: ABS полимер + оргстекло;
- Размеры (Ш × В × Г): 89 мм × 130 мм × 16 мм;
- Монтаж: в стандартной Ø 60 мм монтажной коробке на монтажном кронштейне;
- Вес: 190 г (с монтажным кронштейном);
- Условия эксплуатации: температура: 0-60 °С, относительная влажность: 10-90%, без конденсации.
