Коллектор Флексивент 1050200/90х12 / DN90 предназначен для настенного, напольного или потолочного монтажа в приточных или вытяжных системах вентиляции жилых помещений для распределения воздуха от вентиляционной установки или вентилятора по каналам Ø 90 мм х 12шт. Воздуховод фиксируется замком FlexiVent 03, который входит в комплект. Для обеспечения класса плотности "D" на канал надеваются два уплотнителя FlexiVent 0590, поставляются отдельно. Изготовлен из полипропилена (PP) с термопластическим эластомером (SEBS). Рабочая температура от -20° до +60°С.

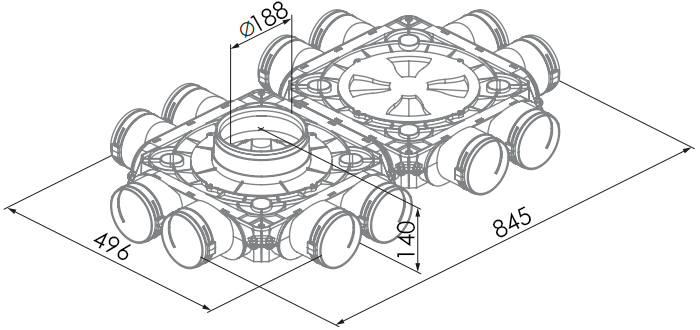

Габаритные размеры коллектора FlexiVent 1050200/90х12 / DN90
Потери давления и расхода воздуха коллектора Флексивент 1050200/90х12
| Расход, м3/ч |
Кол. подкл. каналов |
Приток потери, Па |
Вытяжка потери, Па |
| 45 |
1 |
5,3 |
5,9 |
| 90 |
2 |
6,3 |
7,0 |
| 135 |
3 |
8,0 |
8,8 |
| 180 |
4 |
10,3 |
11,4 |
| 225 |
5 |
13,3 |
14,7 |
| 270 |
6 |
17,0 |
18,7 |
| 315 |
7 |
21,3 |
23,4 |
| 360 |
8 |
26,3 |
28,9 |
| 405 |
9 |
32,0 |
35,2 |
| 450 |
10 |
38,3 |
42,1 |
| 495 |
11 |
45,3 |
49,8 |
| 540 |
12 |
53,0 |
58,2 |
Коллектор FlexiVent 1050200/90х12 последовательность монтажа
1. Закрепите коллектор на монтажной поверхности. При подборе крепежа (заказывается отдельно) нужно учитывать материал монтажной поверхности и вес изделия.
2. После стоит проложить воздуховоды, закрепив их на поверхности монтажной лентой.
3. Наденьте по два уплотнителя (приобретаются отдельно) на конце воздуховодов со стороны присоединения к фланцам, для обеспечения нужной плотности и герметизации.
4. Вставьте воздуховоды с уплотнителями во фланцы.
5. Закройте заглушками (приобретаются отдельно) незадействованные фланцы.
6. Зафиксируйте воздуховоды и заглушки универсальными замками (входят в комплект поставки).
7. Подключите магистральный воздуховод к соответствующему патрубку коллектора.
